Шестерня насос группа — HITACHI EX75UR

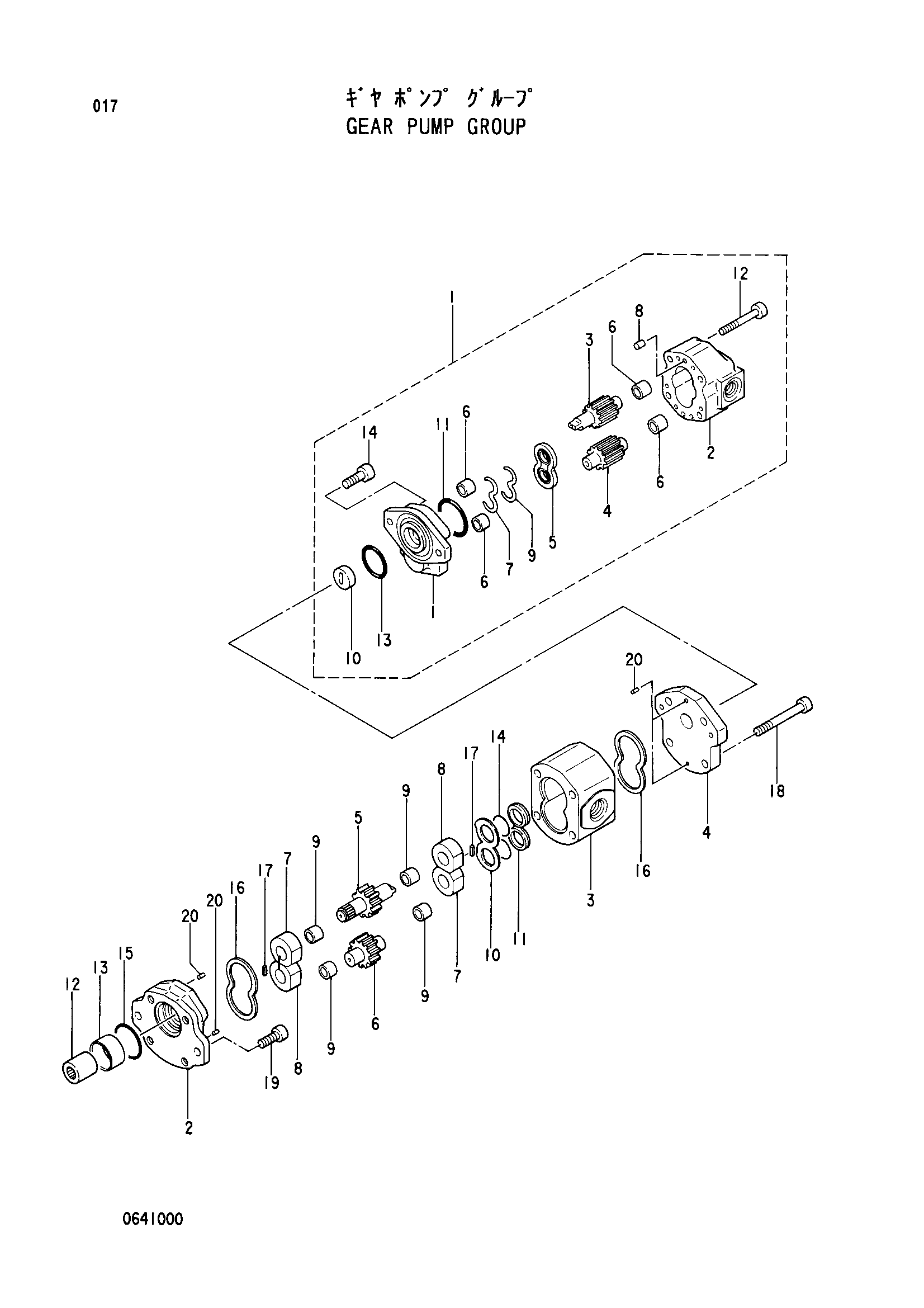

Заводская схема «Шестерня насос группа» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4350939 | Шестерня насос группа | 1 | |
| 1 | 4308271 | Шестерня насос в сборе | 1 |
| 1-5 | 0462201 | Пластина | 1 |
| 1-7 | 0386402 | Опорное кольцо | 1 |
| 1-8 | 0330401 | Палец | 2 |
| 1-9 | 0386403 | Кольцо | 1 |
| 1-10 | 0386404 | Муфта | 1 |
| 1-11 | 0386405 | Уплотнительное кольцо | 1 |
| 1-12 | 0324402 | Болт с внутренним шестигранником | 4 |
| 1-13 | 0295005 | Уплотнительное кольцо | 1 |
| 1-14 | 0386406 | Болт с внутренним шестигранником | 2 |
| 2 | 0386301 | Рама | 1 |
| 4 | 0462501 | Пластина | 1 |
| 10 | 0295002 | Пластина | 1 |
| 11 | 0295003 | Направляющая | 2 |
| 12 | 0386303 | Муфта | 1 |
| 13 | 0251702 | Втулка | 1 |
| 14 | 0295006 | Уплотнительное кольцо | 2 |
| 15 | 0295005 | Уплотнительное кольцо | 1 |
| 16 | 0295004 | Кольцо | 2 |
| 17 | 0386304 | Кольцо | 2 |
| 18 | 0386305 | Болт с внутренним шестигранником | 4 |
| 19 | 0295007 | Болт с внутренним шестигранником | 2 |
| 20 | 0330401 | Палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
