Гидроцилиндр рукояти — HITACHI EX75UR

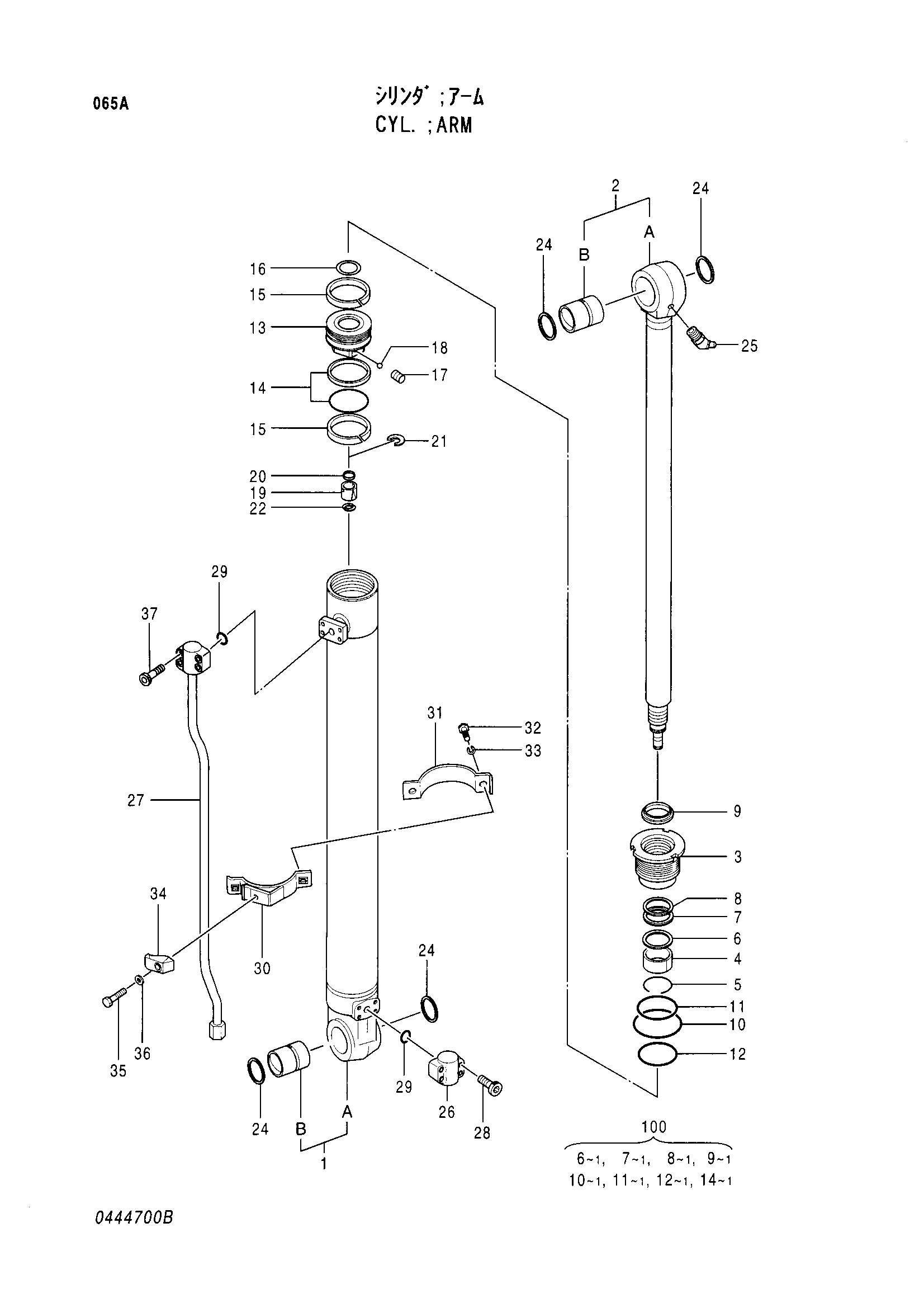

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4272844	Гидроцилиндр рукояти	1
1	0444701	Труба гидроцилиндра	1
1A	0444702	Труба гидроцилиндра	1
1B	0396102	Втулка	1
2	0444703	Шток поршня	1
2A	0444704	Шток поршня	1
2B	0396102	Втулка	1
3	0444705	Головка гидроцилиндра	1
4	0444706	Втулка	1
5	0225704	Стопорное кольцо	1
6	0225714	Кольцо	1
7	0225711	U-образная манжета	1
8	0225712	Опорное кольцо	1
9	0225710	Грязесъёмное кольцо	1
10	A811090	Уплотнительное кольцо	1
11	0310606	Опорное кольцо	1
12	A810095	Уплотнительное кольцо	1
13	0444707	Поршень	1
14	0310608	Кольцо уплотнение в сборе	1
15	0333007	Направляющее кольцо	2
16	0333008	Регулировочная шайба	1
17	0310612	Установочный винт	1
18	0111818	Стальной шарик	1
19	0444708	Амортизирующий подшипник	1
20	0444709	Уплотнение амортизатор	1
21	0444710	Стопорное кольцо	1
22	0396211	Ограничитель	2
24	0444609	Грязесъёмное кольцо	4
25	0159411	Штуцер	1
26	0444711	Соединение	1
27	0444712	Трубка	1
28	0309019	Болт с внутренним шестигранником	4
29	4509181	Уплотнительное кольцо	2
30	0444713	Лента	1
31	0444714	Лента	1
32	0408815	Болт	2
33	0325913	Шайба	2
34	0310616	Держатель	1
35	0259509	Болт	1
36	0208516	Пружинная шайба	1
37	M341032	Болт с внутренним шестигранником	4
100	4306445	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
