Обратный трубопроводы — HITACHI EX75UR

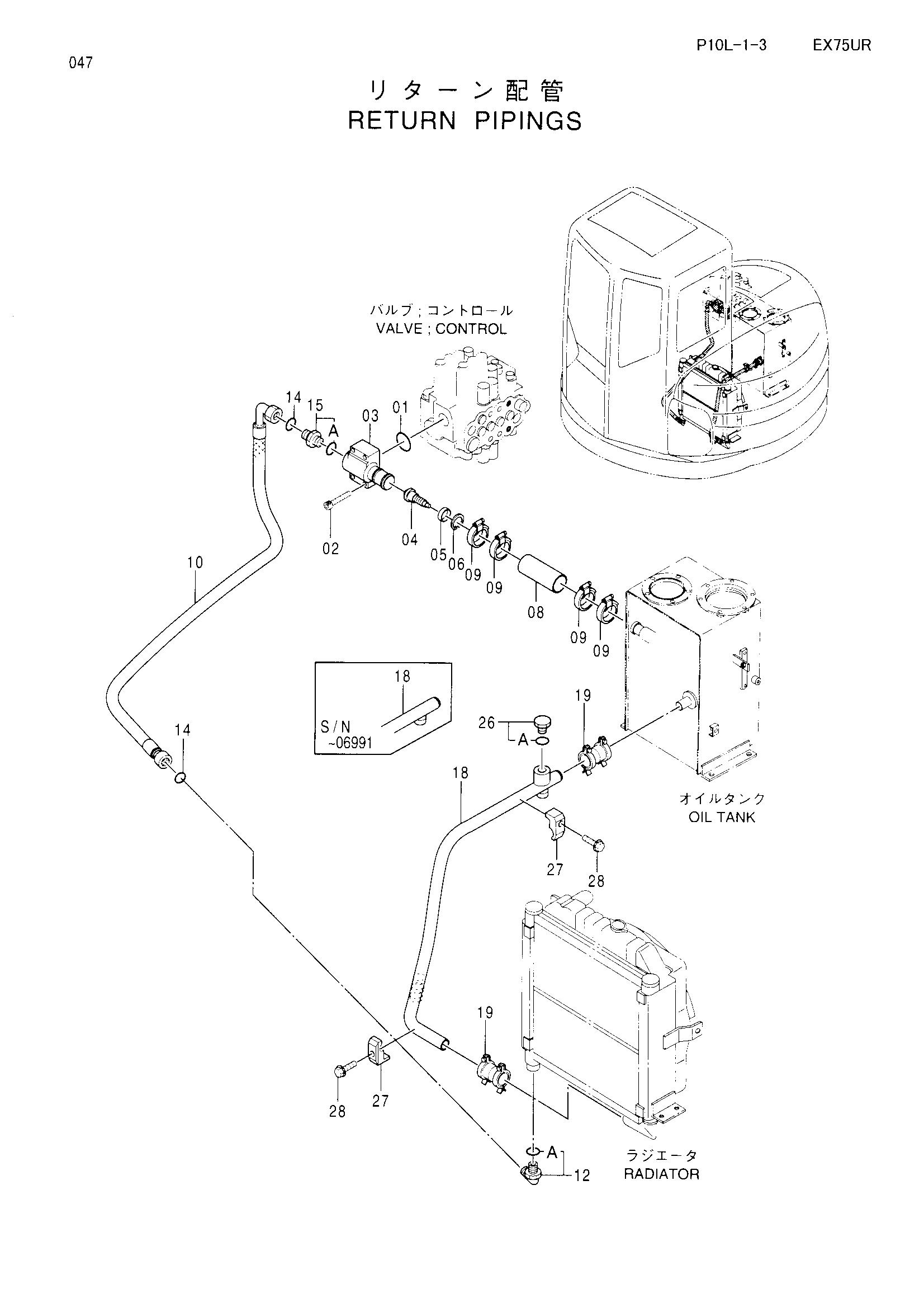

Заводская схема «Обратный трубопроводы» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A810050 | Уплотнительное кольцо | 1 |
| 02 | M341065 | Болт с внутренним шестигранником | 4 |
| 03 | 2037481 | Коллектор | 1 |
| 04 | 4197528 | Клапан | 1 |
| 05 | 4197527 | Кольцо | 1 |
| 06 | 930453 | Стопорное кольцо | 1 |
| 08 | 4037892 | Шланг | 1 |
| 09 | 4504198 | Хомут шланга | 4 |
| 10 | 4333301 | Шланг | 1 |
| 12 | 4198799 | Угловой штуцер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 15 | 4189535 | Адаптер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 7029005 замена: 4174542 | Обратная трубка | 1 |
| 18 | 7029005 замена: 7030546 | Обратная трубка | 1 |
| 18 | 7030546 | Обратная трубка | 1 |
| 19 | 4071213 | Муфта | 2 |
| 26 | 4174542 | Пробка | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4190127 | Хомут трубки | 2 |
| 28 | J011265 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
