Рычаг управления (1) — HITACHI EX75UR

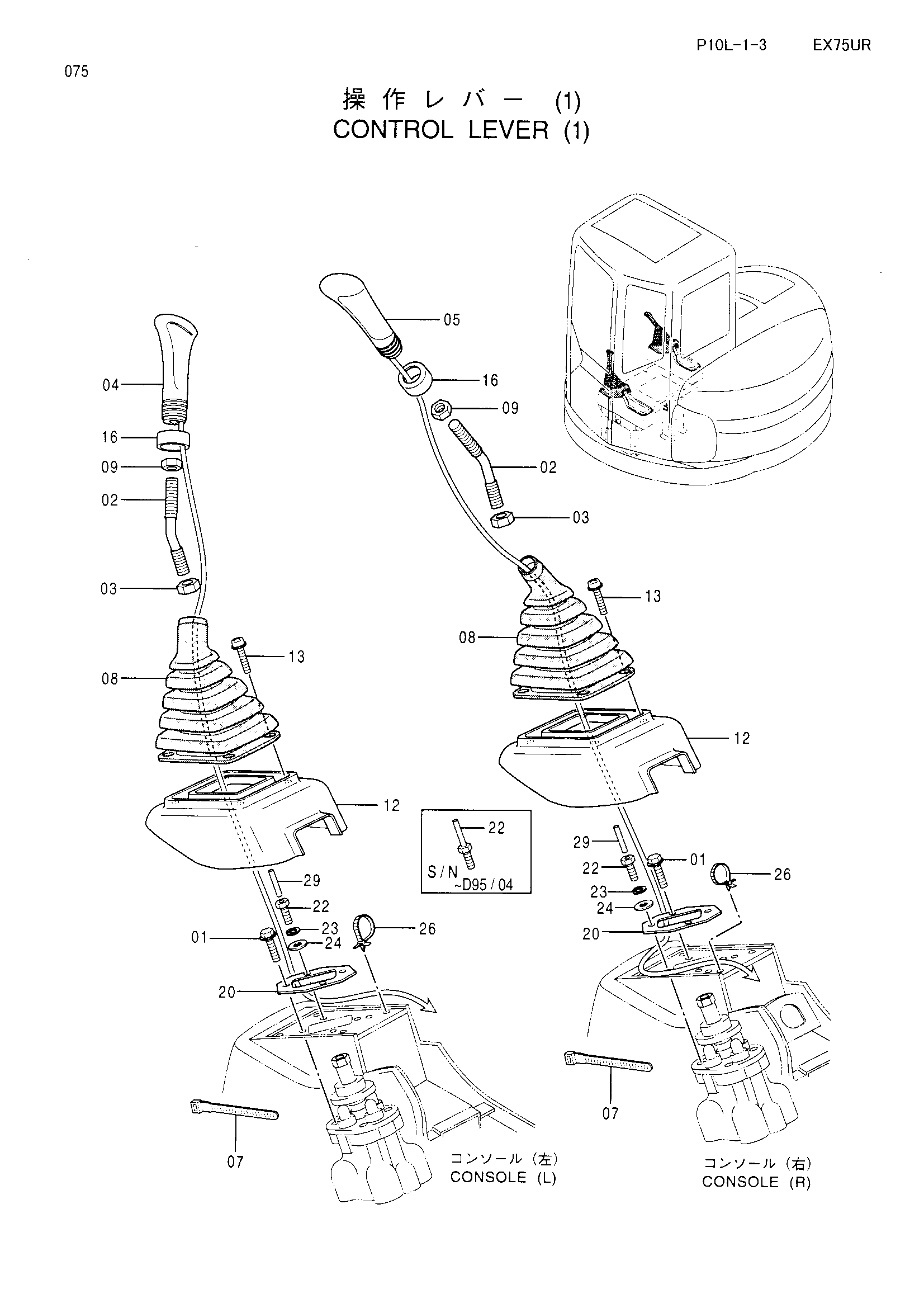

Заводская схема «Рычаг управления (1)» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J010825 | Болт с шайбой | 6 |
| 02 | 4287790 | Рычаг | 2 |
| 03 | J950014 | Гайка | 2 |
| 04 | 2033123 | Рукоятка | 1 |
| 05 | 2036533 | Рукоятка | 1 |
| 07 | 4055311 | Ленточный зажим | 2 |
| 08 | 2032677 | Защитный чехол | 2 |
| 09 | J952012 | Гайка | 2 |
| 12 | 1015067 | Крышка | 2 |
| 13 | J460635 | Винт с шайбой | 8 |
| 16 | 4289755 | Колпачок уплотнение | 2 |
| 20 | 3068951 | Пластина | 2 |
| 22 | 4339621 замена: 4144011 | Болт | 2 |
| 22 | 4339621 замена: 4342802 | Болт | 2 |
| 22 | 4342802 | Болт | 2 |
| 23 | A590908 | Пружинная шайба | 2 |
| 24 | A590108 | Плоская шайба | 2 |
| 26 | 4300351 | Ленточный зажим | 2 |
| 29 | 4144011 | Пружинный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
