Электрооборудование (5)<смещаемый стрела> — HITACHI EX75UR

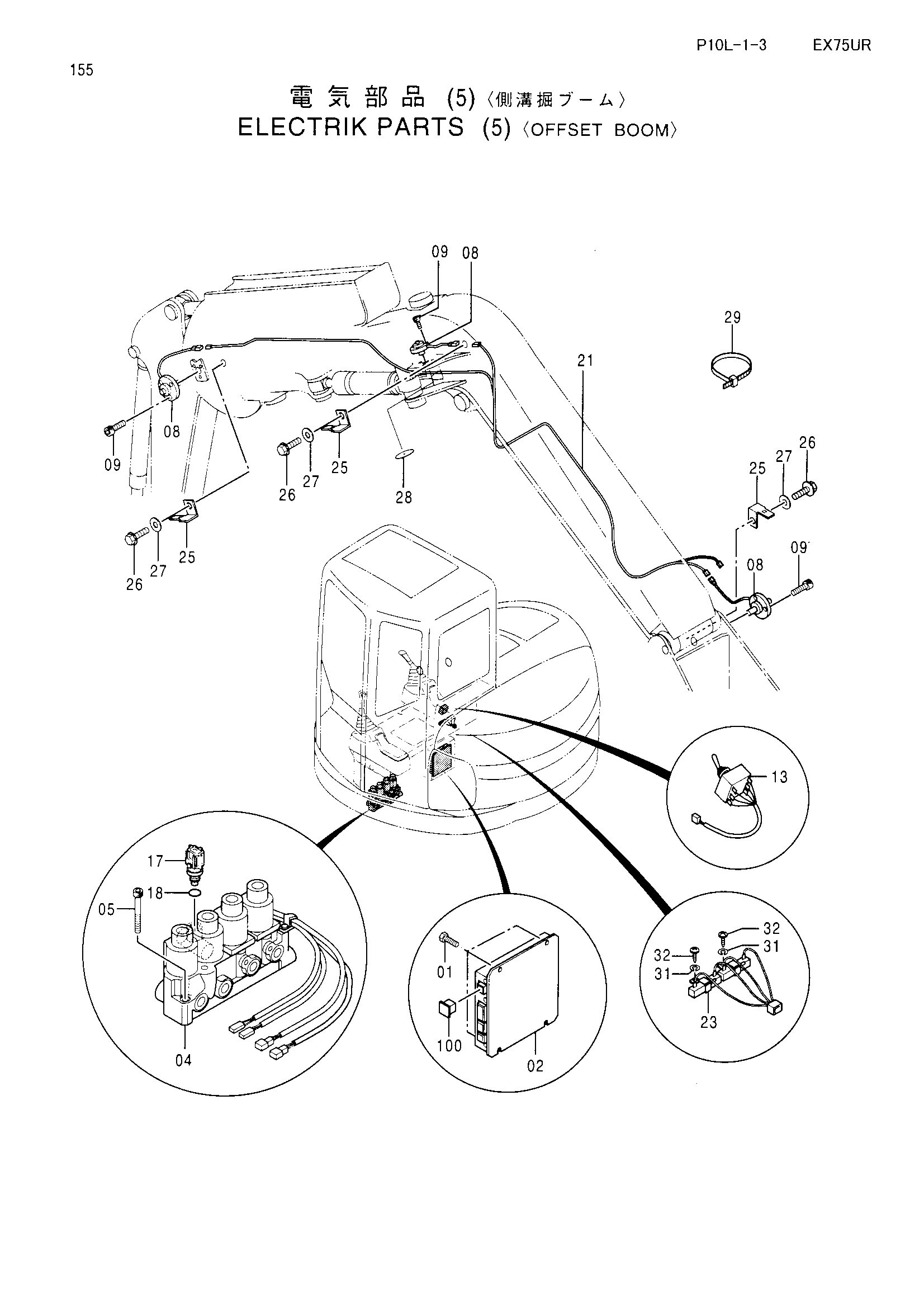

Заводская схема «Электрооборудование (5)<смещаемый стрела>» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J020820 | Болт с шайбой | 4 |
| 02 | 4333848 | Контроллер | 1 |
| 02 | 4350867 | Контроллер | 1 |
| 02 | 4366637 | Контроллер | 1 |
| 04 | 4333617 | Электромагнитный клапан | 1 |
| 05 | M340850 | Болт с внутренним шестигранником | 2 |
| 08 | 4325381 замена: 4354687 | Датчик угла | 3 |
| 08 | 4354687 | Датчик угла | 3 |
| 09 | J780814 | Болт с внутренним шестигранником | 9 |
| 09 | M340814 замена: J780814 | Болт с внутренним шестигранником | 9 |
| 13 | 4332838 | Выключатель | 1 |
| 17 | 4333200 | Датчик | 1 |
| 18 | 4506320 | Уплотнительное кольцо | 1 |
| 21 | 3069122 | Жгут проводов | 1 |
| 23 | 4343647 | Резистор | 1 |
| 25 | 4257159 | Кронштейн | 3 |
| 26 | J011016 | Болт с шайбой | 3 |
| 27 | A590110 | Плоская шайба | 3 |
| 28 | 4340953 | Уплотнение | 1 |
| 29 | 4055311 | Ленточный зажим | 6 |
| 31 | A590904 | Пружинная шайба | 2 |
| 32 | 4204811 | Винт | 2 |
| 40 | 4345051 | Колпачок | 1 |
| 50 | 4360588 | Жгут проводов | 1 |
| 51 | 4257159 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
