Стрела гидроцилиндр. трубопроводы <135> — HITACHI EX75UR

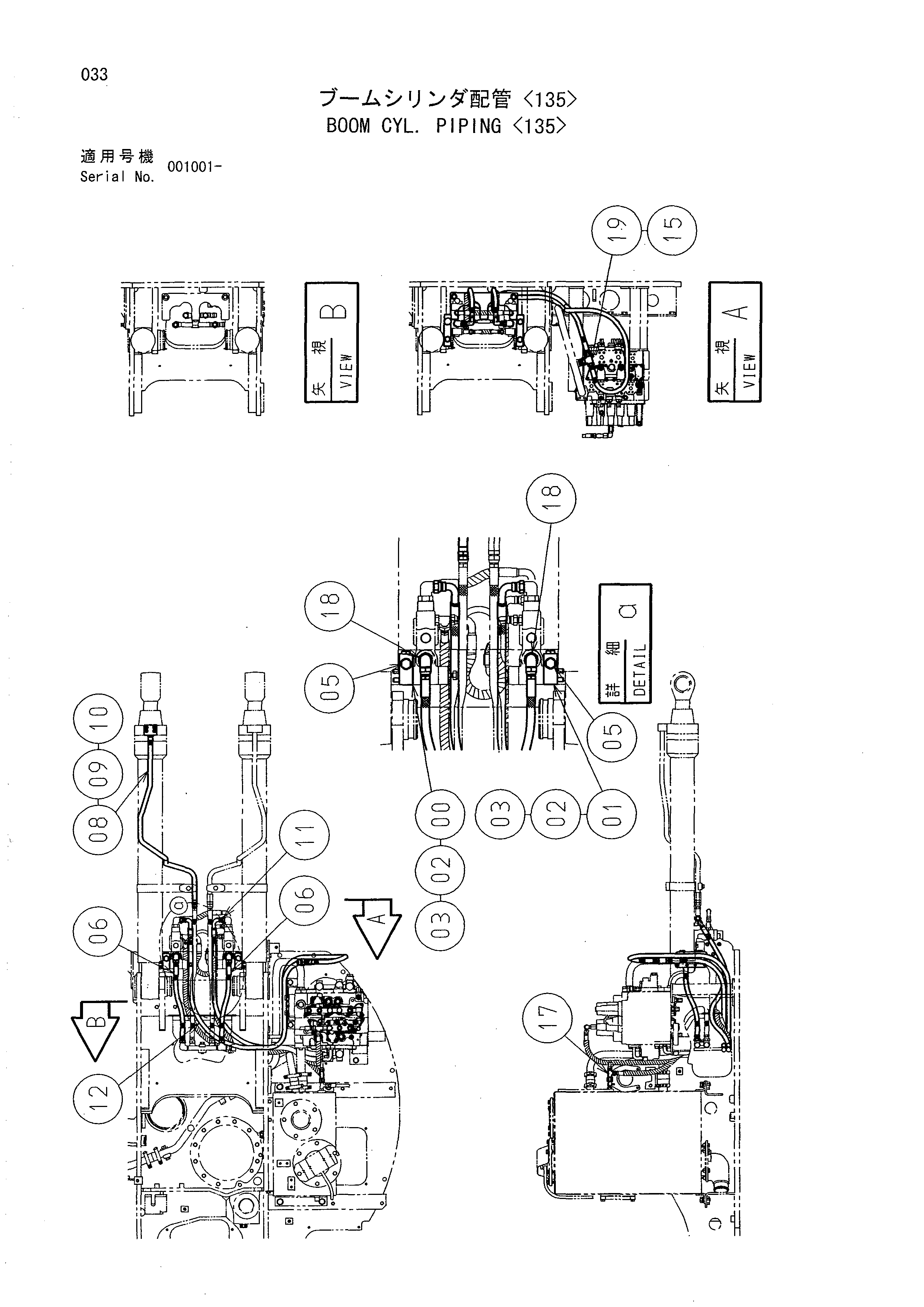

Заводская схема «Стрела гидроцилиндр. трубопроводы <135>» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3088980 | Блок | 1 |
| 01 | 3088985 | Блок | 1 |
| 02 | A811030 | Уплотнительное кольцо | 2 |
| 03 | J781040 | Болт с внутренним шестигранником | 8 |
| 05 | 4092534 | Пробка | 5 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4347581 | Шланг | 2 |
| 08 | 8079767 | Трубка | 1 |
| 09 | A811025 | Уплотнительное кольцо | 1 |
| 10 | J780880 | Болт с внутренним шестигранником | 4 |
| 11 | 4214466 | Шланг | 1 |
| 12 | 4236762 | Шланг | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4246672 | Соединительный штуцер | 1 |
| 18 | 4217341 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4215639 | Тройник | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4606874 | Дополнительный | 1 |
| 23 | 4436271 | Датчик давления | 2 |
| 23A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
