Рычаг блокировки — HITACHI EX75UR

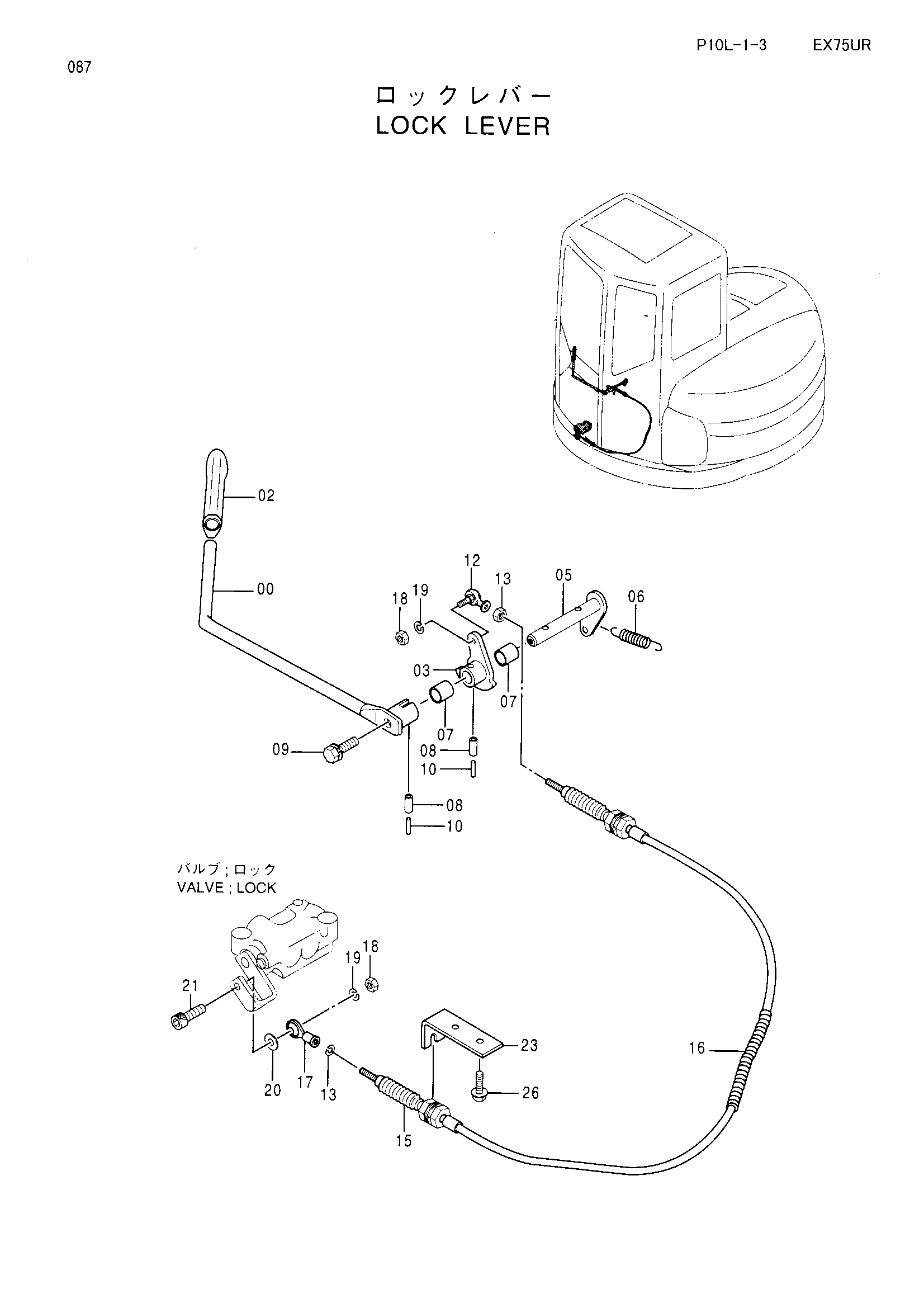

Заводская схема «Рычаг блокировки» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028966 | Рычаг блокировка | 1 |
| 02 | 3051611 | Рукоятка | 1 |
| 03 | 8048888 | Кулачок | 1 |
| 05 | 8052452 | Вал L | 1 |
| 06 | 4287789 | Пружина рычаг | 1 |
| 07 | 4280298 | Втулка | 2 |
| 08 | 4027427 | Пружинный штифт | 2 |
| 09 | J011020 | Болт с шайбой | 1 |
| 10 | 4213419 | Пружинный штифт | 2 |
| 12 | 4287791 | Шарнир | 1 |
| 13 | M500504 | Гайка | 2 |
| 15 | 4338779 | Трос управления | 1 |
| 16 | 4288362 | Трубка | 1 |
| 17 | 4286584 | Концевой шток | 1 |
| 18 | M500605 | Гайка | 2 |
| 19 | A590906 | Пружинная шайба | 2 |
| 20 | A590106 | Плоская шайба | 1 |
| 21 | M340625 | Болт с внутренним шестигранником | 1 |
| 23 | 4338821 | Кронштейн | 1 |
| 26 | J021020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
