Кабина жгут проводов — HITACHI EX75UR

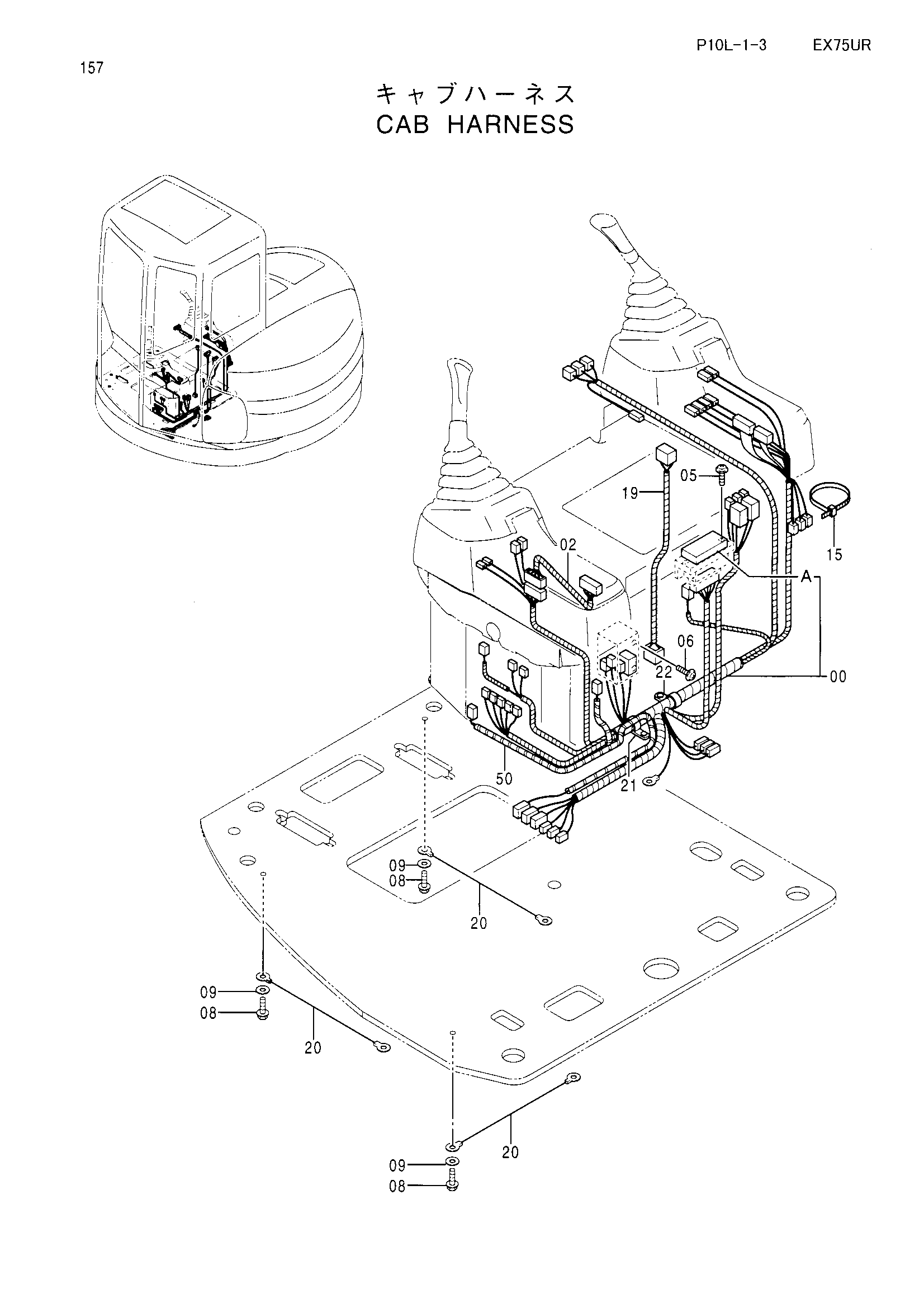

Заводская схема «Кабина жгут проводов» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001868 | Жгут проводов | 1 |
| 00A | 4345910 | Крышка | 1 |
| 02 | 4277941 | Жгут проводов провод (радио дополнительный) | 1 |
| 05 | J450620 | Винт с шайбой | 2 |
| 06 | J460620 | Винт с шайбой | 2 |
| 08 | J011016 | Болт с шайбой | 3 |
| 09 | A590110 | Плоская шайба | 3 |
| 15 | 4121859 | Ленточный зажим | 8 |
| 19 | 4338090 | Жгут проводов | 1 |
| 20 | 4342272 | Жгут проводов провод (радио масса) | 3 |
| 21 | 4190291 | Зажим | 1 |
| 22 | 4190263 | Зажим | 1 |
| 22 | 4190291 | Зажим | 1 |
| 50 | 2038601 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
