Пилотный трубопроводы (6)<смещаемый стрела> — HITACHI EX75UR

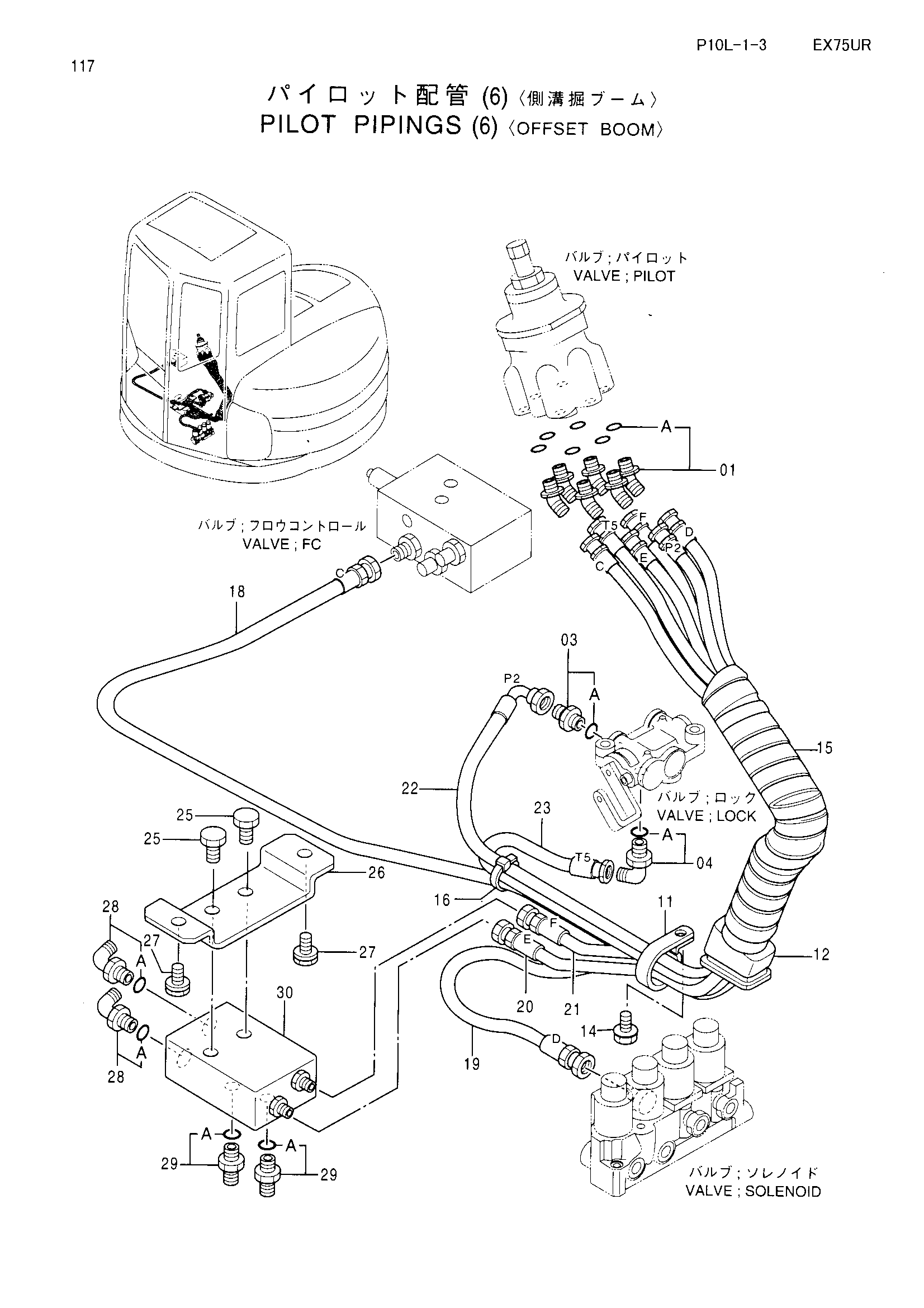

Заводская схема «Пилотный трубопроводы (6)<смещаемый стрела>» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286916 | Угловой штуцер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4261938 | Фильтр | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4190265 | Зажим | 1 |
| 12 | 3069989 | Ограничитель | 1 |
| 14 | J011020 | Болт с шайбой | 1 |
| 15 | 4044420 | Защитный кожух | 2 |
| 16 | 4055312 | Ленточный зажим | 1 |
| 18 | 4316024 | Шланг (C) | 1 |
| 19 | 4304415 | Шланг (D) | 1 |
| 20 | 4333496 | Шланг (E) | 1 |
| 21 | 4333497 | Шланг (F) | 1 |
| 22 | 4333498 | Шланг (P2) | 1 |
| 23 | 4299085 | Шланг (T5) | 1 |
| 25 | J011020 | Болт с шайбой | 2 |
| 26 | 4343762 | Кронштейн | 1 |
| 27 | J011016 | Болт с шайбой | 2 |
| 28 | 4154671 | Угловой штуцер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4200466 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4342891 | Клапан регулировочный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
