Гидроцилиндр стрелы — HITACHI EX75UR

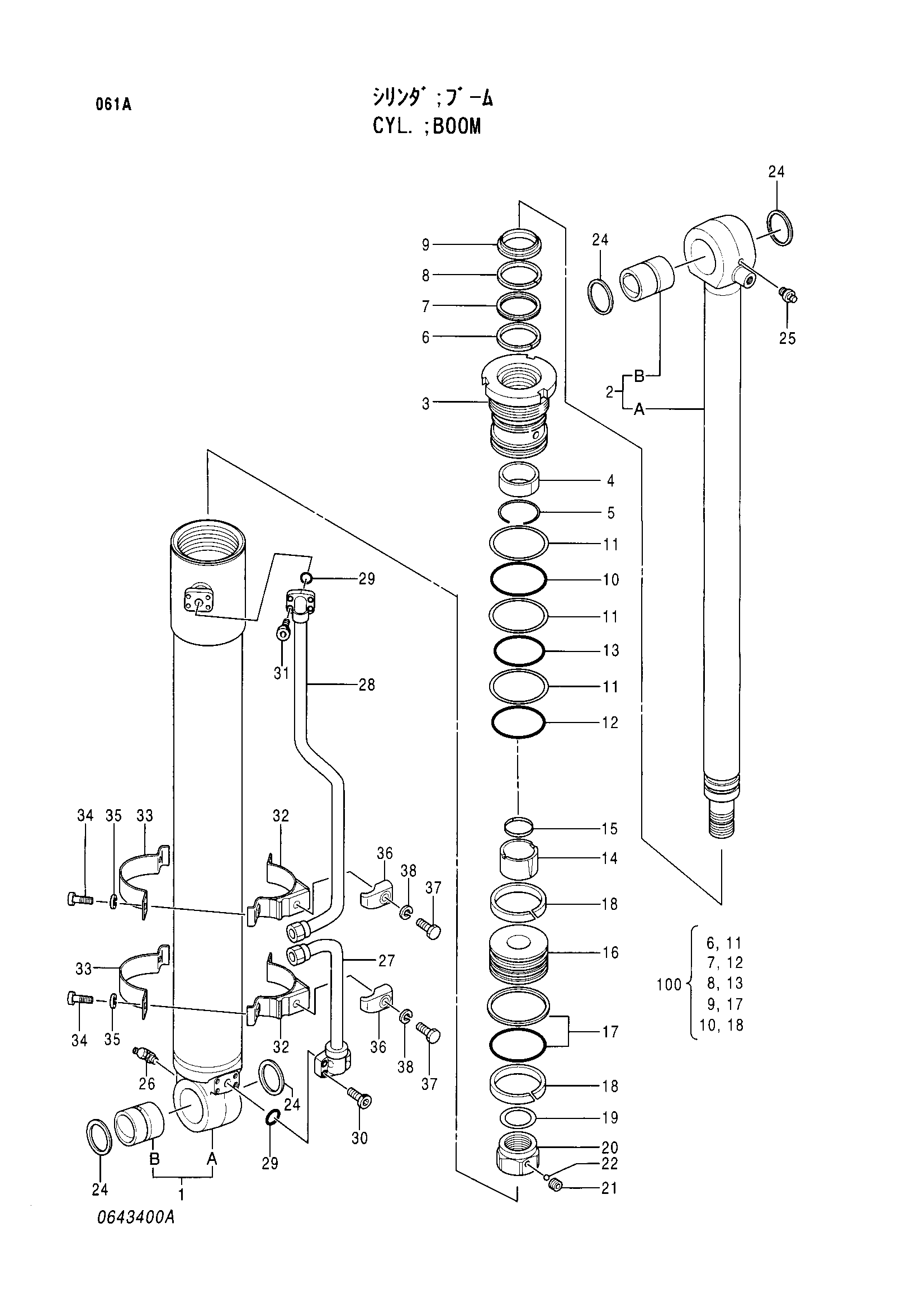

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4328767	Гидроцилиндр стрелы	1
1	4352092	Труба гидроцилиндра в сборе	1
1B	0444603	Втулка пальца	1
2	4352093	Шток поршня в сборе	1
2B	0444603	Втулка пальца	1
3	0643401	Головка гидроцилиндра	1
4	0643402	Втулка	1
5	0271304	Стопорное кольцо	1
6	0271311	Кольцо	1
7	0271309	U-образная манжета	1
8	0271310	Опорное кольцо	1
9	0408817 замена: 0408817	Грязесъёмное кольцо	1
9	0609106 замена: 0408817	Грязесъёмное кольцо	1
10	A811110	Уплотнительное кольцо	1
11	0310904	Опорное кольцо	3
12	A810115	Уплотнительное кольцо	1
13	A811105	Уплотнительное кольцо	1
14	0643403	Амортизирующий подшипник	1
15	0408807	Уплотнение	1
16	0643404	Поршень	1
17	0225614	Уплотнительное кольцо	1
18	0225620	Кольцо	2
19	0326007	Регулировочная шайба	1
20	0409108	Гайка	1
21	0310612	Установочный винт	1
22	0111818	Стальной шарик	1
24	0444609	Грязесъёмное кольцо	4
25	J75481	Пресс-маслёнка	1
26	J75581	Пресс-маслёнка	1
27	0643405	Трубка	1
28	0643406	Трубка	1
29	4509181	Уплотнительное кольцо	2
30	0158855	Болт с внутренним шестигранником	4
31	M340825	Болт с внутренним шестигранником	4
32	0409018	Лента	2
33	0327410	Лента	2
34	0408815	Болт	4
35	0325913	Шайба	4
36	0310616	Держатель	2
37	0259509	Болт	2
38	0208516	Пружинная шайба	2
100	4352094 замена: 4369768	Комплект уплотнений	1
100	4369768 замена: 4369768	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
