Электромагнитный клапан — HITACHI EX75UR

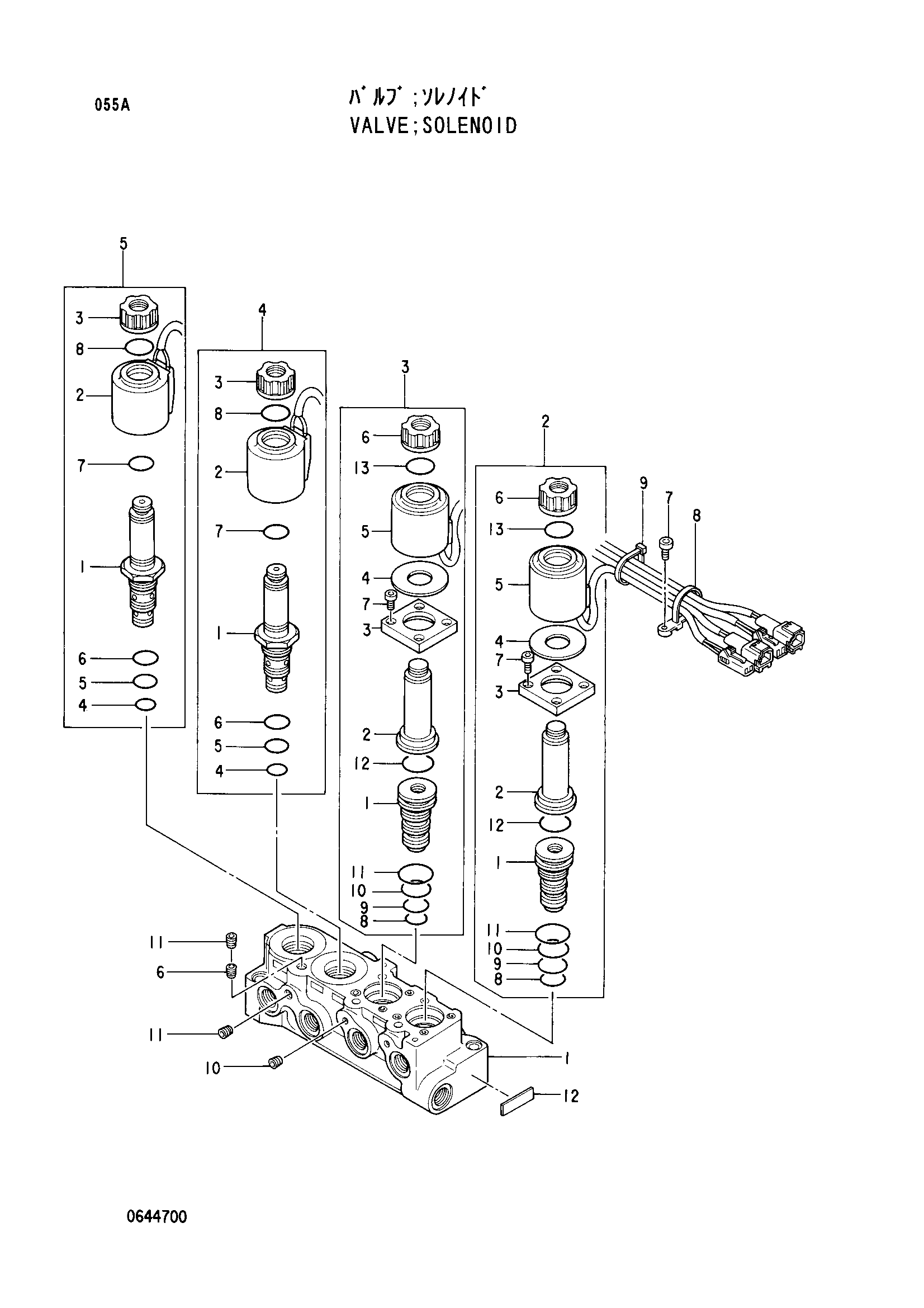

Заводская схема «Электромагнитный клапан» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4333617 | Электромагнитный клапан | 1 | |
| 2 | 4352031 | Электромагнитный клапан | 1 |
| 2-1 | 0631601 | Золотник в сборе | 1 |
| 2-2 | 0631602 | Направляющая в сборе | 1 |
| 2-3 | 0631603 | Крышка | 1 |
| 2-4 | 0631604 | Манжета | 1 |
| 2-5 | 0644701 | Коил | 1 |
| 2-6 | 0631606 | Гайка | 1 |
| 2-7 | 0631607 | Болт | 4 |
| 2-8 | 954495 | Уплотнительное кольцо | 1 |
| 2-9 | 954493 | Уплотнительное кольцо | 1 |
| 2-10 | 984338 | Уплотнительное кольцо | 1 |
| 2-11 | 955656 | Уплотнительное кольцо | 1 |
| 2-12 | 4509181 | Уплотнительное кольцо | 1 |
| 2-13 | 971489 | Уплотнительное кольцо | 1 |
| 3 | 4352032 | Электромагнитный клапан | 1 |
| 3-1 | 0631601 | Золотник в сборе | 1 |
| 3-2 | 0631602 | Направляющая в сборе | 1 |
| 3-3 | 0631603 | Крышка | 1 |
| 3-4 | 0631604 | Манжета | 1 |
| 3-5 | 0644702 | Коил | 1 |
| 3-6 | 0631606 | Гайка | 1 |
| 3-7 | 0631607 | Болт | 4 |
| 3-8 | 954495 | Уплотнительное кольцо | 1 |
| 3-9 | 954493 | Уплотнительное кольцо | 1 |
| 3-10 | 984338 | Уплотнительное кольцо | 1 |
| 3-11 | 955656 | Уплотнительное кольцо | 1 |
| 3-12 | 4509181 | Уплотнительное кольцо | 1 |
| 3-13 | 971489 | Уплотнительное кольцо | 1 |
| 4 | 4352033 | Электромагнитный клапан | 1 |
| 4-1 | 0631609 | Базовый в сборе | 1 |
| 4-2 | 0644703 | Коил в сборе | 1 |
| 4-3 | 0631611 | Гайка | 1 |
| 4-4 | 4506412 | Уплотнительное кольцо | 1 |
| 4-5 | 4506416 | Уплотнительное кольцо | 1 |
| 4-6 | 0631612 | Уплотнительное кольцо | 1 |
| 4-7 | 0631613 | Уплотнительное кольцо | 1 |
| 4-8 | 954493 | Уплотнительное кольцо | 1 |
| 5 | 4352034 | Электромагнитный клапан | 1 |
| 5-1 | 0631614 | Базовый в сборе | 1 |
| 5-2 | 0644704 | Коил в сборе | 1 |
| 5-3 | 0631611 | Гайка | 1 |
| 5-4 | 4506412 | Уплотнительное кольцо | 1 |
| 5-5 | 4506416 | Уплотнительное кольцо | 1 |
| 5-6 | 0631612 | Уплотнительное кольцо | 1 |
| 5-7 | 0631613 | Уплотнительное кольцо | 1 |
| 5-8 | 954493 | Уплотнительное кольцо | 1 |
| 7 | 0631616 | Болт с внутренним шестигранником | 2 |
| 8 | 0631617 | Зажим | 2 |
| 9 | 0631618 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
