Гидрораспределитель — HITACHI EX75UR

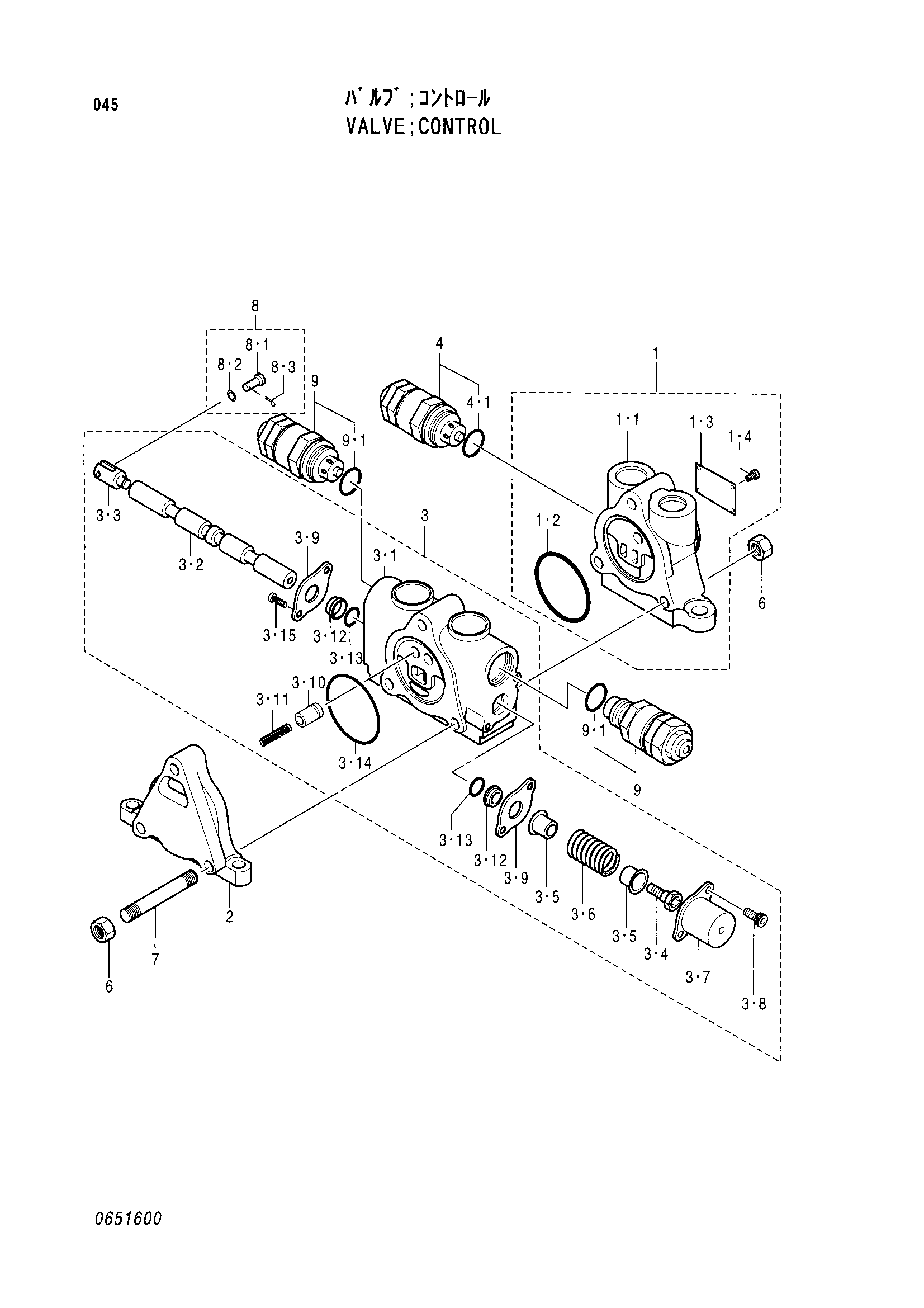

Заводская схема «Гидрораспределитель» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4350437 | Гидрораспределитель | 1 | |
| 1 | 0651601 | Впускной секция | 1 |
| 1-1 | 0651602 | Корпус | 1 |
| 1-2 | A810055 | Уплотнительное кольцо | 1 |
| 2 | 0295601 | Оутлет-сектион | 1 |
| 3 | 0651603 | Споол-сектион | 1 |
| 3-10 | 0429305 | Клапан | 1 |
| 3-11 | 0219010 | Пружина | 1 |
| 3-12 | 0219011 | Стеклоочиститель | 2 |
| 3-13 | 985100 | Уплотнительное кольцо | 2 |
| 3-14 | A810055 | Уплотнительное кольцо | 1 |
| 3-15 | 0219012 | Винт | 2 |
| 3-3 | 0219003 | Головка | 1 |
| 3-4 | 0219004 | Винт | 1 |
| 3-5 | 0219005 | Седло пружины | 2 |
| 3-6 | 0429408 | Пружина | 1 |
| 3-7 | 0219007 | Колпачок | 1 |
| 3-8 | 0429306 | Болт с внутренним шестигранником | 2 |
| 3-9 | 0219008 | Уплотнение пластина | 2 |
| 4 | 4350496 | Предохранительный клапан | 1 |
| 4-1 | 0103025 | Уплотнительное кольцо | 1 |
| 6 | 0218610 | Гайка | 6 |
| 7 | 0651604 | Шток TIE | 3 |
| 8 | 0295607 | Палец в сборе | 1 |
| 8-1 | 0295608 | Палец | 1 |
| 8-2 | 0295609 | Шайба | 1 |
| 8-3 | 0295610 | Шплинт | 1 |
| 9 | 4350499 | Предохранительный клапан | 2 |
| 9-1 | 0103025 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
