Гидроцилиндр рукояти — HITACHI EX75UR

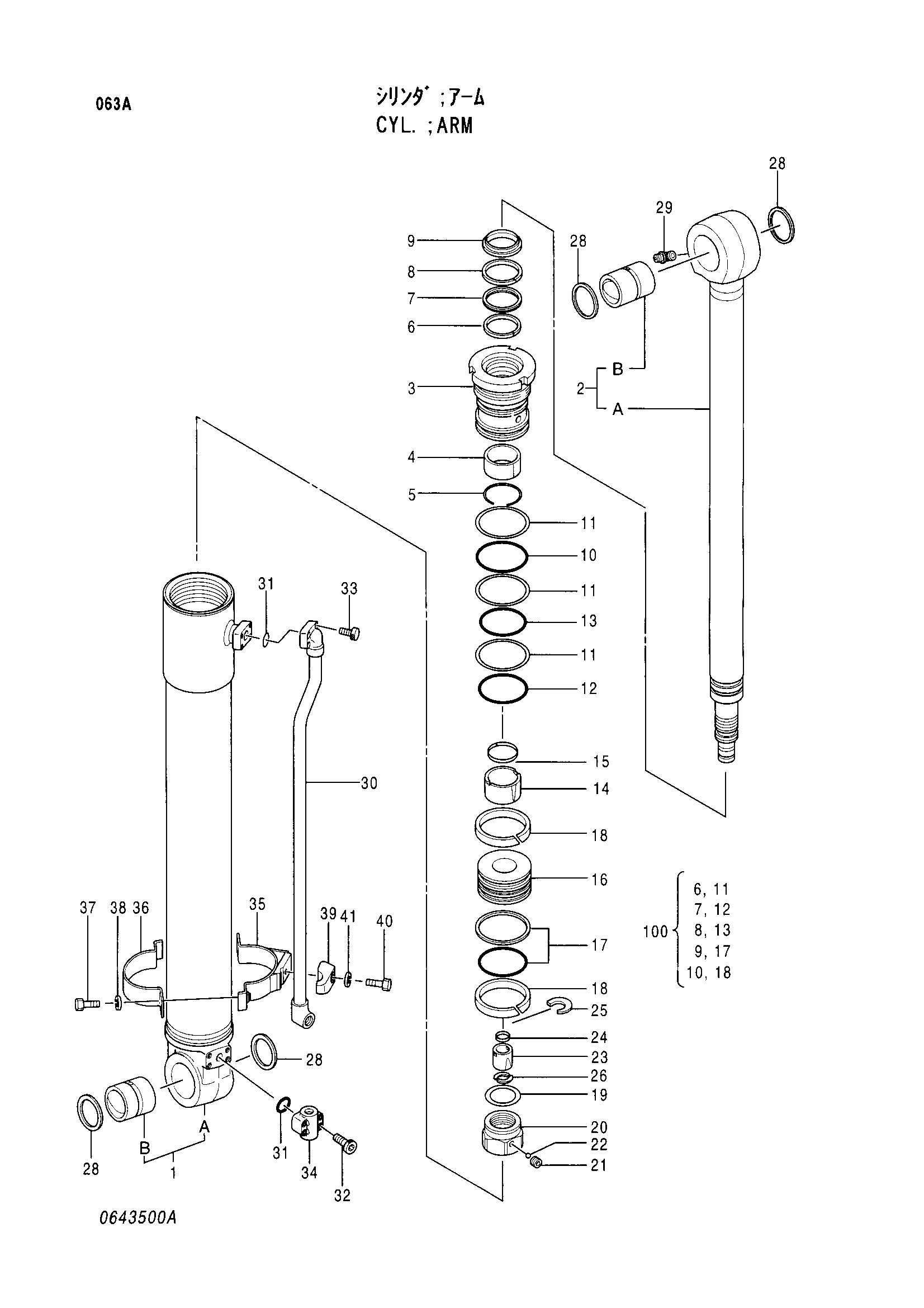

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4328768 | Гидроцилиндр рукояти | 1 | |
| 1 | 4352095 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0643501 | Втулка пальца | 1 |
| 2 | 4352096 | Шток поршня в сборе | 1 |
| 2B | 0643501 | Втулка пальца | 1 |
| 3 | 0643502 | Головка гидроцилиндра | 1 |
| 4 | 0444607 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0225613 | Уплотнительное кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0225612 | Опорное кольцо | 1 |
| 9 | 0409117 замена: 0409117 | Грязесъёмное кольцо | 1 |
| 9 | 0498205 замена: 0409117 | Грязесъёмное кольцо | 1 |
| 10 | A811100 | Уплотнительное кольцо | 1 |
| 11 | 0310506 | Опорное кольцо | 3 |
| 12 | A810105 | Уплотнительное кольцо | 1 |
| 13 | A811095 | Уплотнительное кольцо | 1 |
| 14 | 0396105 | Амортизирующий подшипник | 1 |
| 15 | 0444608 | Уплотнение амортизатор | 1 |
| 16 | 0643503 | Поршень | 1 |
| 17 | 0310508 | Кольцо уплотнение в сборе | 1 |
| 18 | 0333209 | Направляющее кольцо | 2 |
| 19 | 0326007 | Регулировочная шайба | 1 |
| 20 | 0409108 | Гайка | 1 |
| 21 | 0310612 | Установочный винт | 1 |
| 22 | 0111818 | Стальной шарик | 1 |
| 23 | 0409012 | Амортизирующий подшипник | 1 |
| 24 | 0409013 | Уплотнение | 1 |
| 25 | 0409609 | Стопорное кольцо | 1 |
| 26 | 0409014 | Ограничитель | 2 |
| 28 | 0341304 | Грязесъёмное кольцо | 4 |
| 29 | 0159411 | Пресс-маслёнка | 1 |
| 30 | 0643504 | Трубка | 1 |
| 31 | 4509181 | Уплотнительное кольцо | 2 |
| 32 | 0310310 | Болт с внутренним шестигранником | 4 |
| 33 | M340825 | Болт с внутренним шестигранником | 4 |
| 34 | 0643505 | Соединение | 1 |
| 35 | 0643506 | Лента | 1 |
| 36 | 0643507 | Лента | 1 |
| 37 | 0408815 | Болт | 2 |
| 38 | 0325913 | Шайба | 2 |
| 39 | 0310616 | Держатель | 1 |
| 40 | 0259509 | Болт | 1 |
| 41 | 0208516 | Пружинная шайба | 1 |
| 100 | 4352097 замена: 4369763 | Комплект уплотнений | 1 |
| 100 | 4369763 замена: 4369763 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
