Кондиционер (2) — HITACHI EX750-5

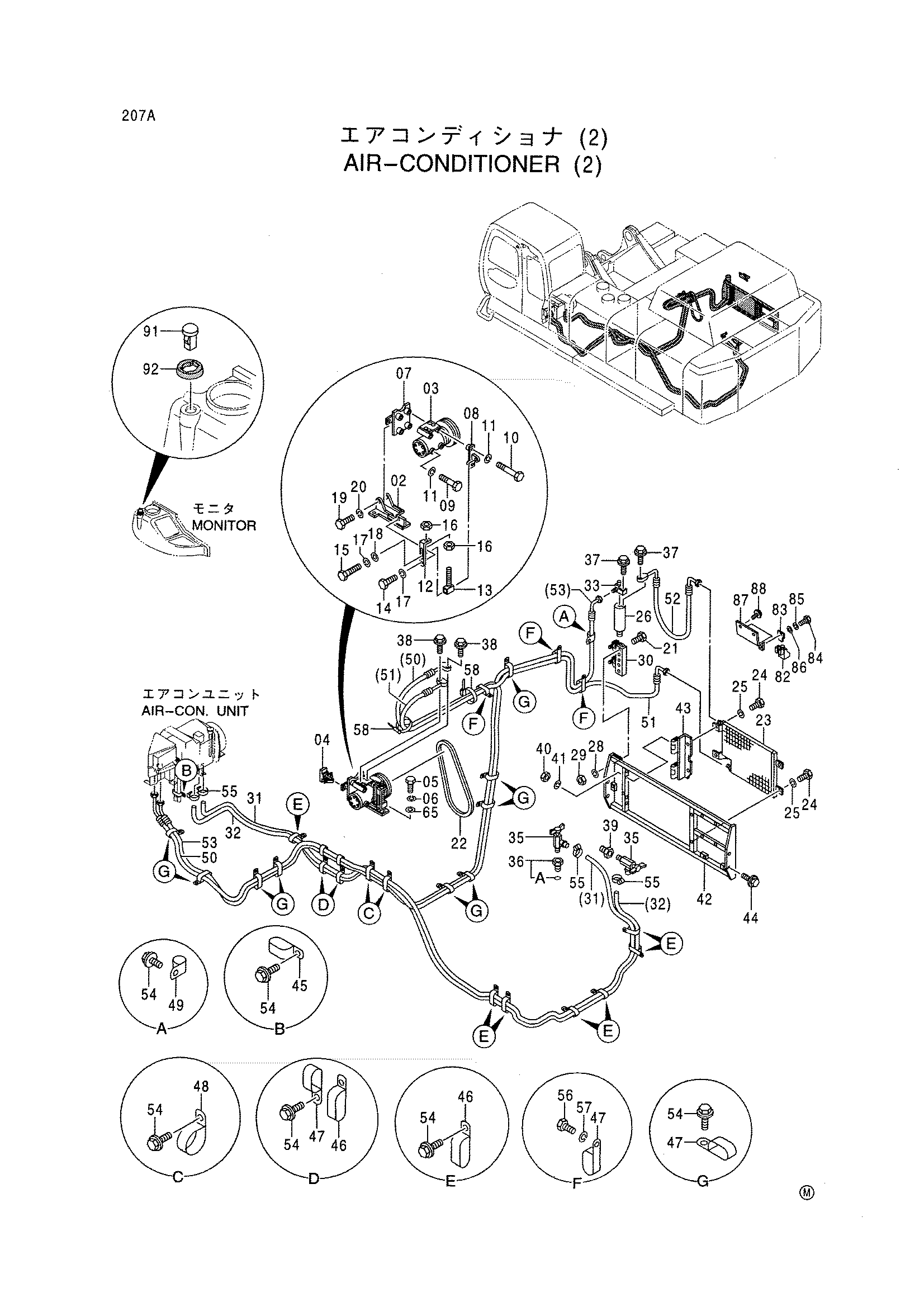

Заводская схема «Кондиционер (2)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7030798 замена: 7033815 | Кронштейн | 1 |
| 02 | 7030798 замена: 8070451 | Кронштейн | 1 |
| 02 | 7033815 | Кронштейн | 1 |
| 03 | 4376245 | Компрессор | 1 |
| 04 | 4351773 | Зажим | 1 |
| 05 | 19H1792 замена: 19H1721 | Болт | 2 |
| 05 | 19H1792 замена: 4086891 | Болт | 2 |
| 05 | 19H1721 | Болт | 2 |
| 06 | J219084 | Пружинная шайба | 2 |
| 07 | 8066391 замена: 8070451 | Кронштейн | 1 |
| 07 | 8066391 замена: 7033815 | Кронштейн | 1 |
| 07 | 8070451 | Кронштейн | 1 |
| 08 | 8064222 | Кронштейн | 1 |
| 09 | J900885 | Болт | 2 |
| 10 | J900804 | Болт | 2 |
| 11 | A590908 | Пружинная шайба | 4 |
| 12 | 4344572 | Стойка | 1 |
| 13 | 9743911 | Болт регулировочный | 1 |
| 14 | M111225 | Болт | 1 |
| 15 | M111256 | Болт | 1 |
| 16 | J952012 | Гайка | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 18 | A590112 | Плоская шайба | 1 |
| 19 | M111230 | Болт | 2 |
| 20 | A590912 | Пружинная шайба | 2 |
| 21 | J900820 | Болт | 2 |
| 22 | 4365372 | Ремень V | 1 |
| 23 | 4356628 | Конденсатор | 1 |
| 24 | J900814 | Болт | 4 |
| 25 | A590908 | Пружинная шайба | 4 |
| 26 | 4333461 | Бак рекеивер | 1 |
| 28 | A590908 | Пружинная шайба | 2 |
| 29 | M500807 | Гайка | 2 |
| 30 | 4333462 | Держатель | 1 |
| 31 | 4294478 | Водяной шланг | 1 |
| 32 | 4357640 | Водяной шланг | 1 |
| 33 | 4374958 | Соединение | 1 |
| 35 | 4245743 | Кран | 2 |
| 36 | 4362450 | Переходник | 1 |
| 36A | R26448R | Уплотнительное кольцо | 1 |
| 37 | J020625 | Болт с шайбой | 2 |
| 38 | J020630 | Болт с шайбой | 2 |
| 39 | 4383804 | Переходник | 1 |
| 40 | J950010 | Гайка | 2 |
| 41 | A590910 | Пружинная шайба | 2 |
| 42 | 7030773 | Кронштейн | 1 |
| 43 | 8064216 | Опора | 1 |
| 44 | J011030 | Болт с шайбой | 4 |
| 45 | 4190282 | Зажим | 1 |
| 46 | 4192034 | Зажим | 9 |
| 47 | 4190266 | Зажим | 14 |
| 48 | 4190265 | Зажим | 2 |
| 49 | 4190253 | Зажим | 1 |
| 50 | 4375482 | Шланг радиатора | 1 |
| 51 | 4375478 | Шланг радиатора | 1 |
| 52 | 4375446 | Шланг радиатора | 1 |
| 53 | 4375389 | Шланг радиатора | 1 |
| 54 | J011030 | Болт с шайбой | 25 |
| 55 | 4514699 | Хомут шланга | 4 |
| 56 | J901020 | Болт | 2 |
| 57 | A590910 | Пружинная шайба | 2 |
| 58 | 4055312 | Ленточный зажим | 2 |
| 65 | 4086891 | Шайба | 2 |
| 82 | 4405815 | Датчик | 1 |
| 83 | 4411931 | Кронштейн | 1 |
| 84 | J900816 | Болт | 1 |
| 85 | A590908 | Пружинная шайба | 1 |
| 86 | A590108 | Плоская шайба | 1 |
| 87 | 8075758 | Кронштейн | 1 |
| 88 | J021235 | Болт с шайбой | 2 |
| 91 | 4405814 | Датчик | 1 |
| 92 | 4405194 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
