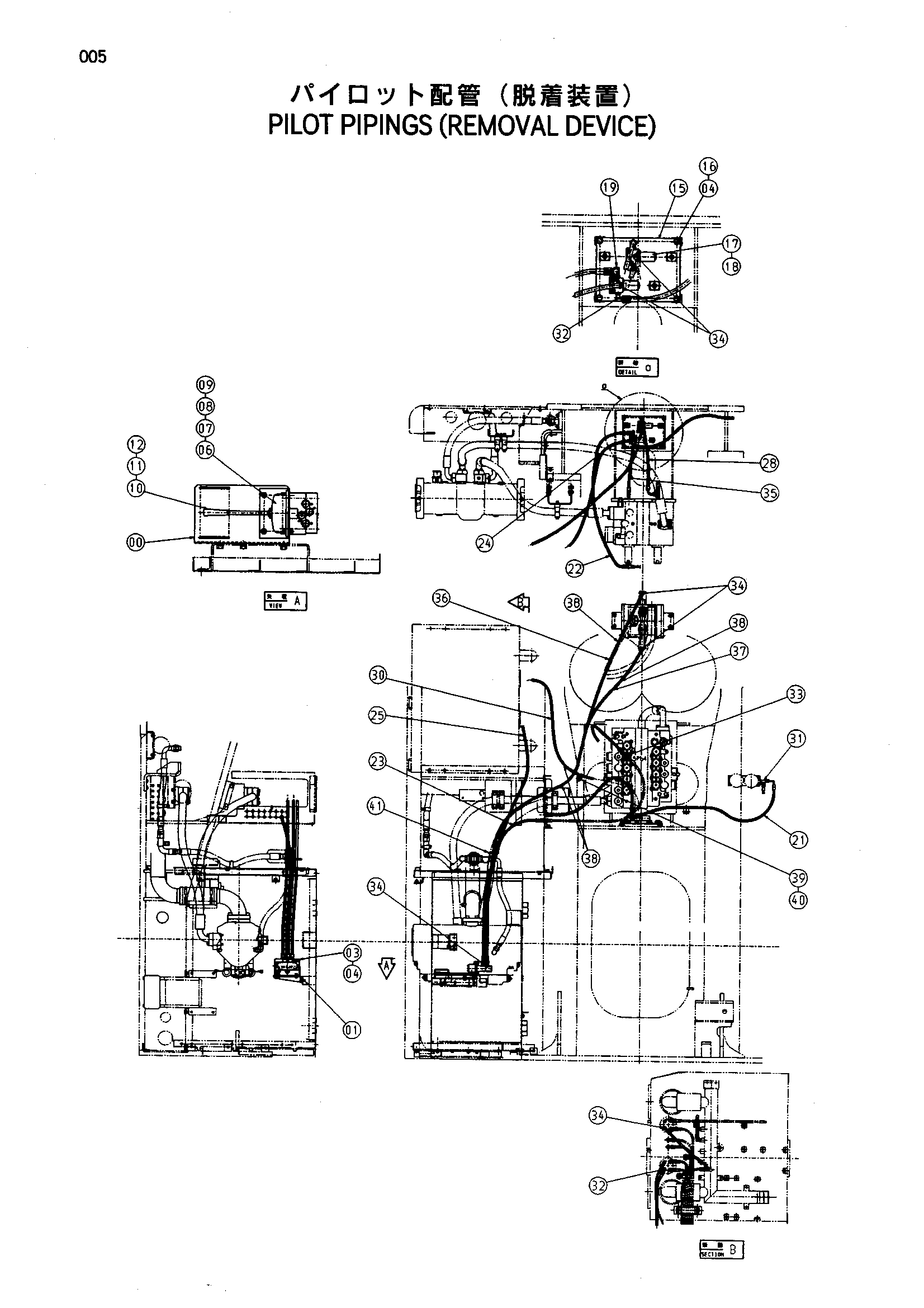

Пилотный трубопроводы (снятие устройство) — HITACHI EX750-5
Заводская схема «Пилотный трубопроводы (снятие устройство)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *06 | 9072923 | Пилотный клапан | 1 |
| *17 | 4261289 | Электромагнитный клапан | 2 |
| 00 | 8070986 | Кронштейн | 1 |
| 01 | J011230 | Болт с шайбой | 3 |
| 03 | 8070979 | Кронштейн | 1 |
| 04 | J011025 | Болт с шайбой | 8 |
| 07 | J901025 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | J950010 | Гайка | 2 |
| 10 | 9732429 | Рычаг | 1 |
| 11 | 4122424 | Рукоятка | 1 |
| 12 | 4033504 | Пружинный штифт | 1 |
| 15 | 8070989 | Панель | 1 |
| 16 | A590110 | Плоская шайба | 4 |
| 18 | J010860 | Болт с шайбой | 2 |
| 19 | 4307265 | Тройник | 1 |
| 21 | 4375680 | Шланг | 1 |
| 22 | 4308011 | Шланг | 1 |
| 23 | 4375900 | Шланг | 1 |
| 24 | 4379170 | Шланг | 1 |
| 25 | 4308016 | Шланг | 1 |
| 28 | 4387636 | Шланг | 1 |
| 30 | 4393811 | Шланг | 1 |
| 31 | 4205363 | Тройник | 1 |
| 32 | 4156434 | Угловой штуцер | 4 |
| 33 | 4208472 | Тройник | 1 |
| 34 | 4200467 | Адаптер | 9 |
| 35 | 4368893 | Шланг | 1 |
| 36 | 4355425 | Шланг | 1 |
| 37 | 4331044 | Шланг | 1 |
| 38 | 4044420 | Защитный кожух | 5 |
| 39 | 4190275 | Зажим | 1 |
| 40 | J011020 | Болт с шайбой | 1 |
| 41 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
