Погрузчик автоматическая смазка система (стрела) — HITACHI EX750-5

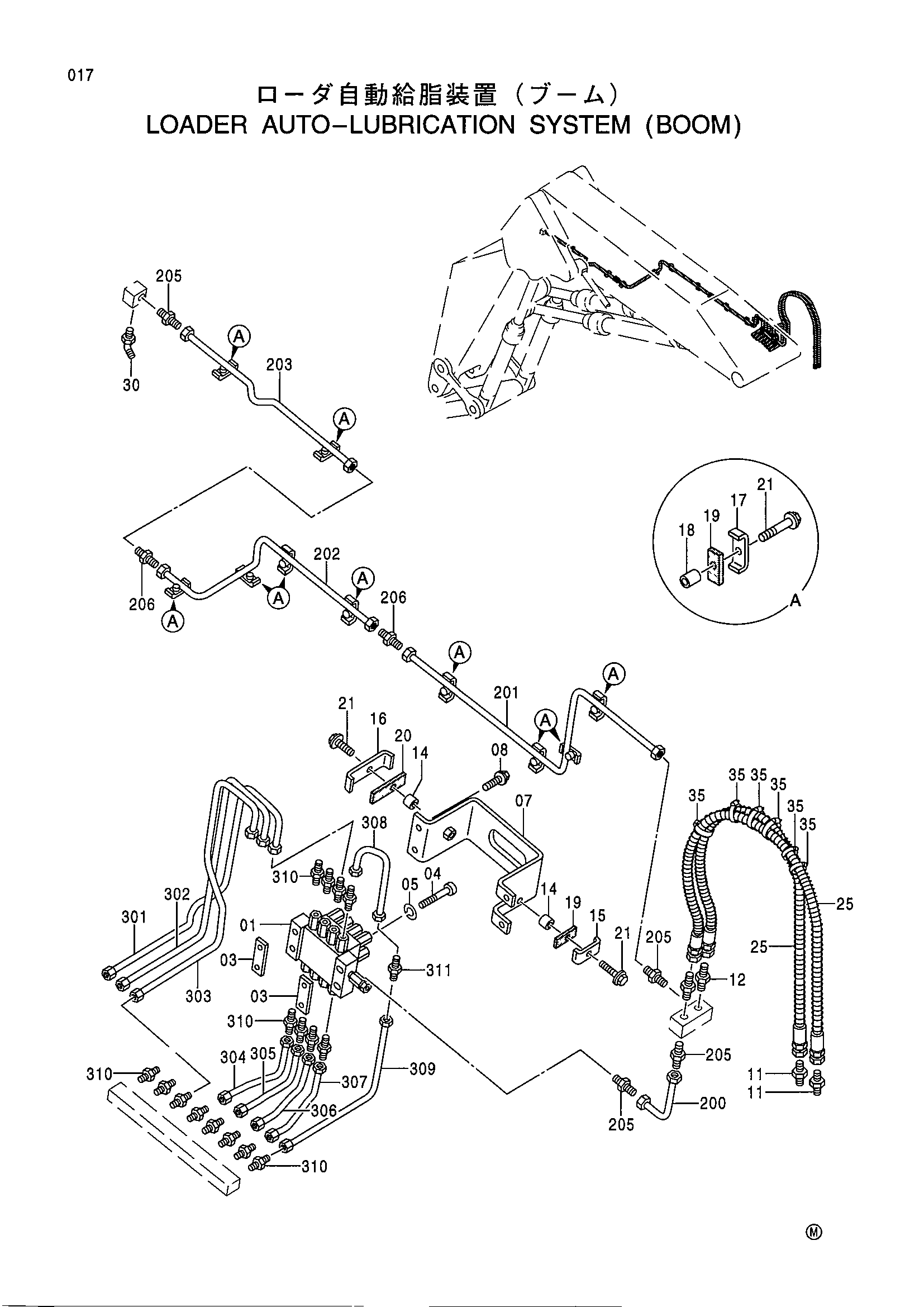

Заводская схема «Погрузчик автоматическая смазка система (стрела)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4379695 | Клапан | 1 |
| 03 | 4343599 | Пластина | 2 |
| 04 | M340845 | Болт с внутренним шестигранником | 4 |
| 05 | A590908 | Пружинная шайба | 4 |
| 07 | 8067938 | Крышка | 1 |
| 08 | J011025 | Болт с шайбой | 4 |
| 11 | 94-1302 | Адаптер | 2 |
| 12 | 4223381 | Адаптер | 2 |
| 14 | 4269658 | Проставка | 2 |
| 15 | 4269656 | Хомут | 1 |
| 16 | 4343721 | Хомут | 1 |
| 17 | 4343682 | Хомут | 10 |
| 18 | 4343683 | Проставка | 10 |
| 19 | 4269657 | Резиновая прокладка | 11 |
| 20 | 4275379 | Резиновая прокладка | 1 |
| 21 | J011030 | Болт с шайбой | 12 |
| 25 | 4345734 | Шланг | 2 |
| 30 | 94-1501 | Угловой штуцер | 1 |
| 35 | 4504491 | Хомут шланга | 20 |
| 200 | 4301130 | Трубка | 1 |
| 201 | 4301128 | Трубка | 1 |
| 202 | 4301126 | Трубка | 1 |
| 203 | 4343660 | Трубка | 1 |
| 205 | 4130170 | Штуцер трубки | 4 |
| 206 | 4130193 | Штуцер трубки | 2 |
| 301 | 4301131 | Трубка | 1 |
| 302 | 4301132 | Трубка | 1 |
| 303 | 4301133 | Трубка | 1 |
| 304 | 4301134 | Трубка | 1 |
| 305 | 4301135 | Трубка | 1 |
| 306 | 4301136 | Трубка | 1 |
| 307 | 4301137 | Трубка | 1 |
| 308 | 4344382 | Трубка | 1 |
| 309 | 4344374 | Трубка | 1 |
| 310 | 4130169 | Штуцер трубки | 16 |
| 311 | 4130192 | Штуцер трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
