Погрузчик гидролинии рабочего оборудования (3) — HITACHI EX750-5

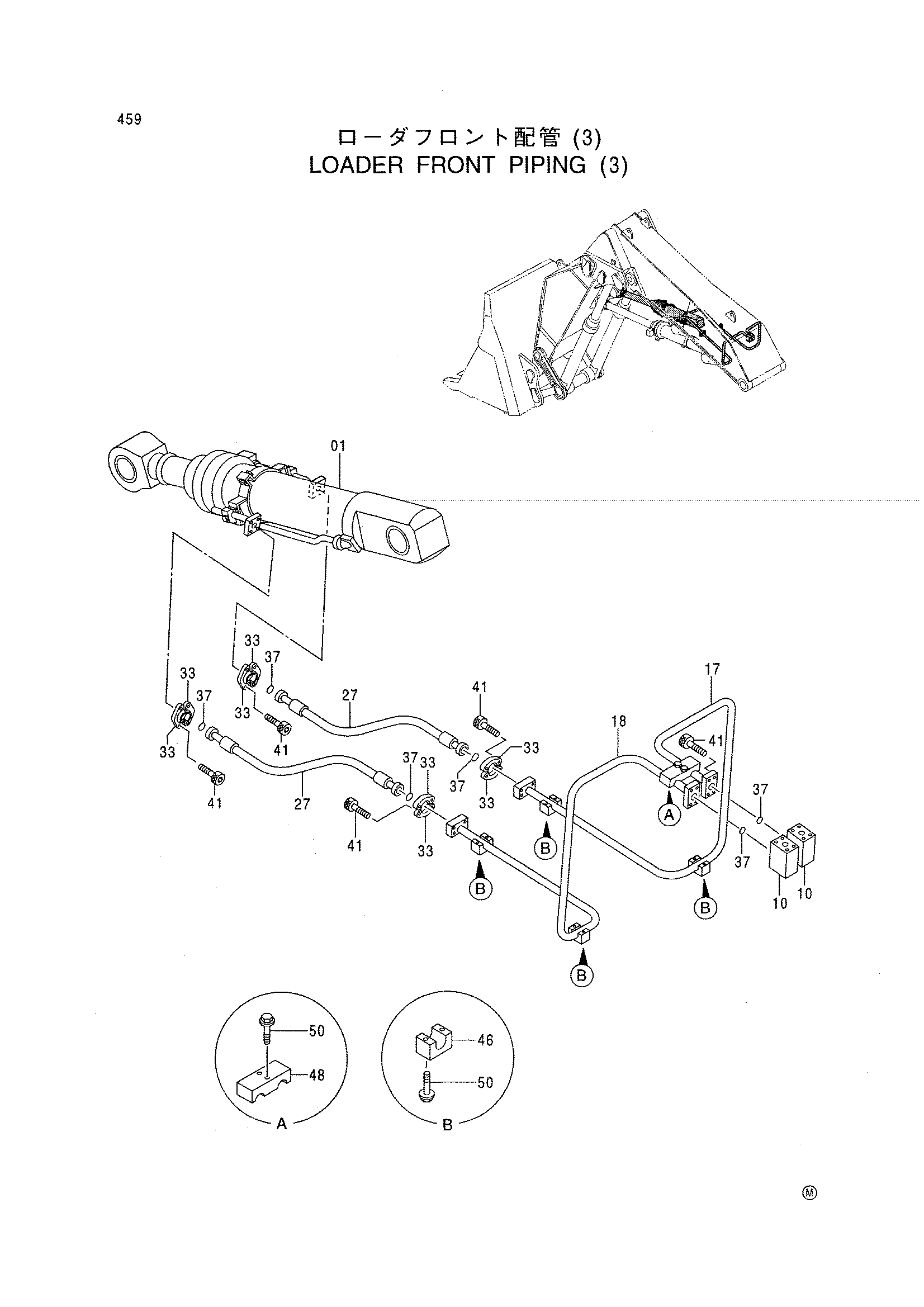

Заводская схема «Погрузчик гидролинии рабочего оборудования (3)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4243498 | Гидроцилиндр. уровень | 1 |
| 10 | 3048595 | Блок | 2 |
| 17 | 8070529 | Трубка | 1 |
| 17 | 8070529 | Трубка | 1 |
| 17 | 8081187 | Трубка | 1 |
| 17 | 8081187 | Трубка | 1 |
| 18 | 8070528 | Трубка | 1 |
| 18 | 8070528 | Трубка | 1 |
| 18 | 8081190 | Трубка | 1 |
| 18 | 8081190 | Трубка | 1 |
| 27 | 4272550 замена: 4421241 | Шланг | 2 |
| 27 | 4421241 | Шланг | 2 |
| 33 | 4085560 | Разъёмный фланец | 8 |
| 37 | 966993 | Уплотнительное кольцо | 6 |
| 41 | M341240 | Болт с внутренним шестигранником | 24 |
| 46 | 4275455 | Хомут трубки | 4 |
| 48 | 4250763 | Хомут трубки | 1 |
| 50 | J011270 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
