Электрооборудование (1) — HITACHI EX750-5

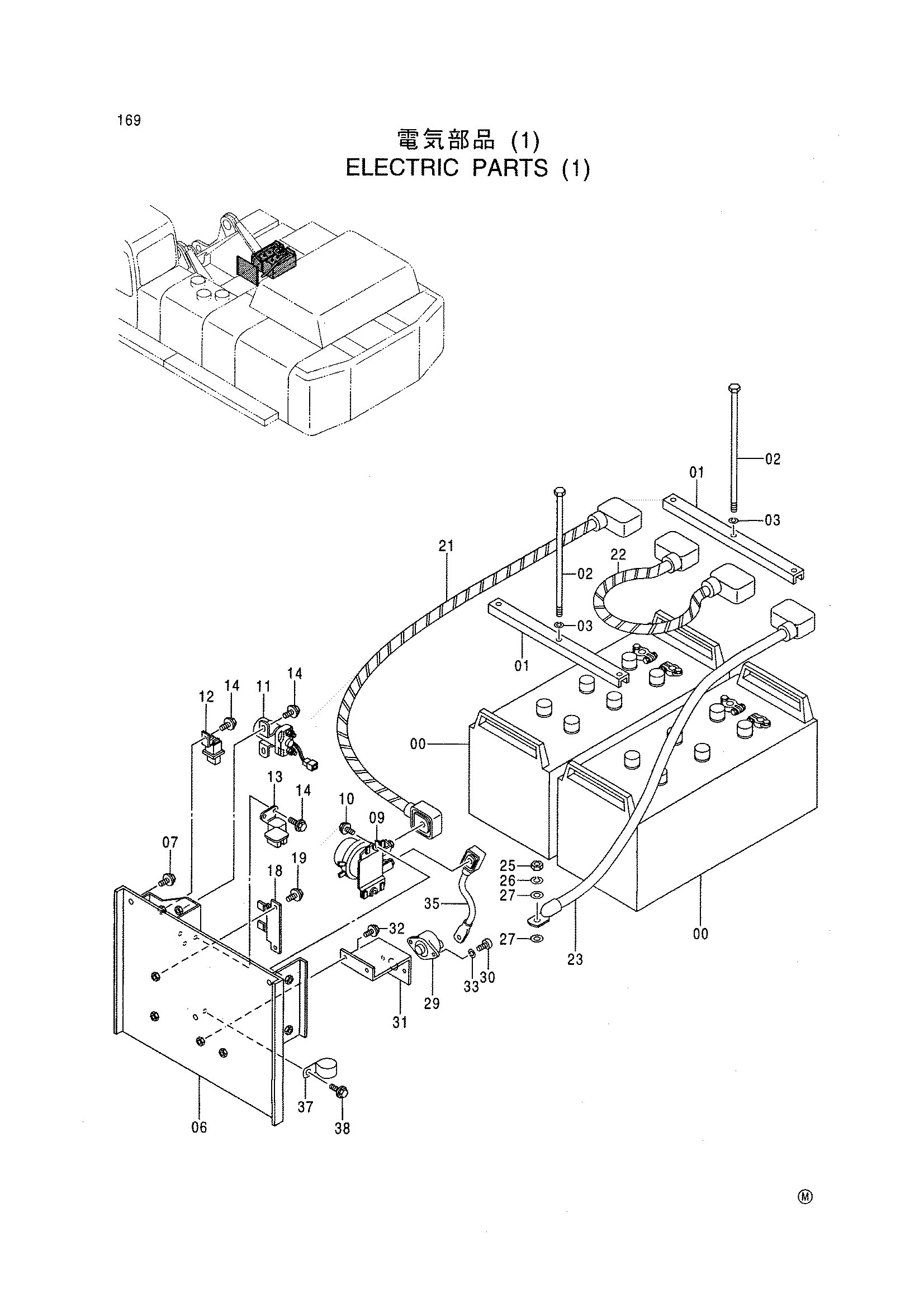

Заводская схема «Электрооборудование (1)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4206101 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 06 | 7027645 | Кронштейн | 1 |
| 07 | J021025 | Болт с шайбой | 3 |
| 09 | 4031771 замена: 4398041 | Реле аккумулятор | 1 |
| 09 | 4398041 | Реле аккумулятор | 1 |
| 10 | J020825 | Болт с шайбой | 2 |
| 11 | 4287277 | Реле | 1 |
| 12 | 4275750 | Реле защитный | 1 |
| 13 | 4251587 | Реле | 1 |
| 14 | J020616 | Болт с шайбой | 5 |
| 18 | 4297280 | Кронштейн | 1 |
| 19 | J020616 | Болт с шайбой | 2 |
| 21 | 4367215 | Жгут проводов | 1 |
| 22 | 4294694 | Жгут проводов | 1 |
| 23 | 4366073 | Жгут проводов | 1 |
| 25 | J950010 | Гайка | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 27 | A590110 | Плоская шайба | 2 |
| 29 | 4221047 | Выключатель гидромолот | 1 |
| 30 | 4221280 | Винт | 2 |
| 31 | 4275239 | Кронштейн | 1 |
| 32 | J010816 | Болт с шайбой | 2 |
| 33 | A590905 | Пружинная шайба | 2 |
| 35 | 4367200 | Жгут проводов | 1 |
| 37 | 4190264 | Зажим | 1 |
| 38 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
