Гидролинии рабочего оборудования (2) (грейфер) — HITACHI EX750-5

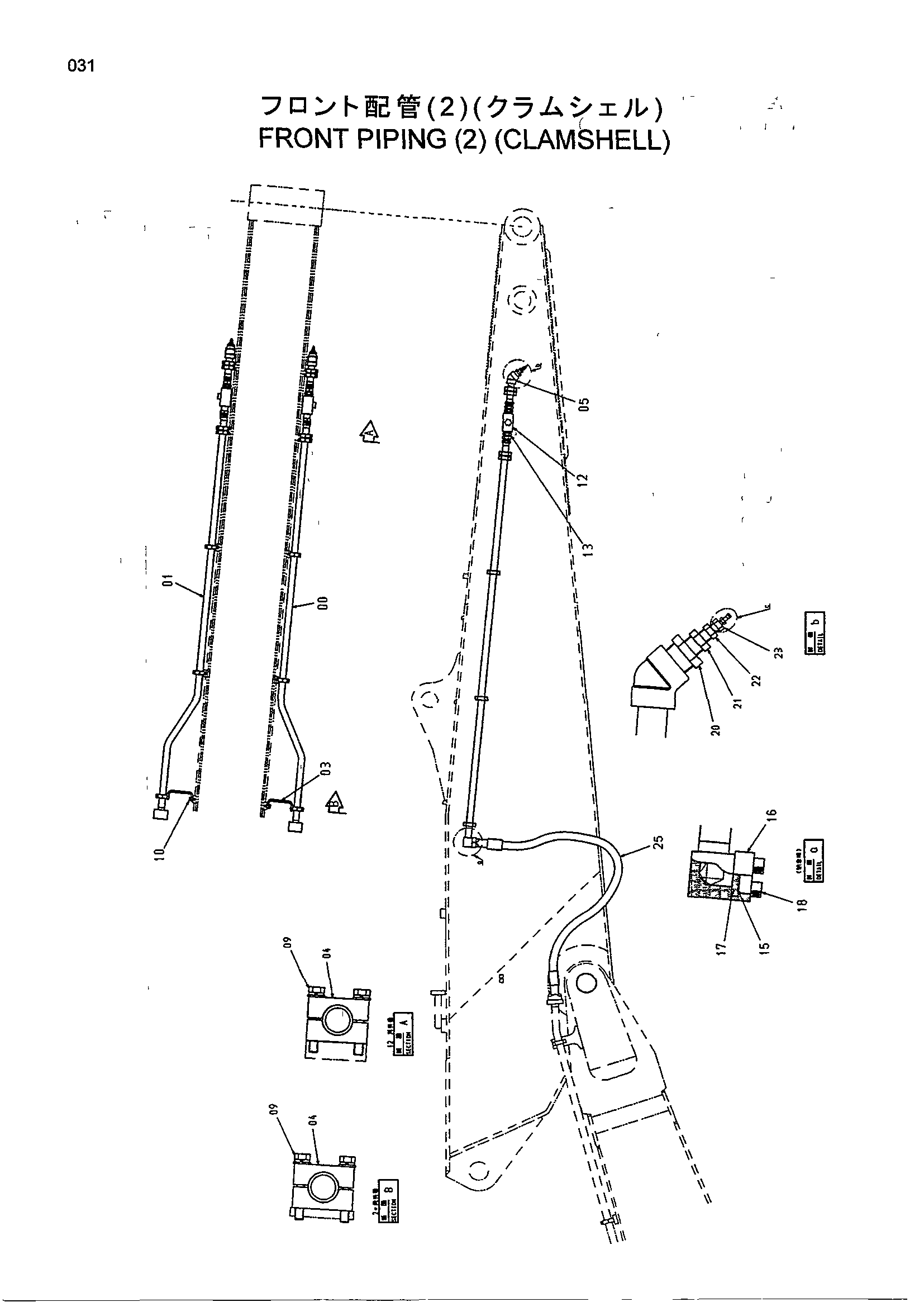

Заводская схема «Гидролинии рабочего оборудования (2) (грейфер)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069863 | Трубка | 1 |
| 01 | 8069864 | Трубка | 1 |
| 03 | 4317827 | Кронштейн | 2 |
| 04 | 4334364 | Хомут трубки | 28 |
| 05 | 9749722 | Трубка | 2 |
| 09 | J021285 | Болт с шайбой | 28 |
| 10 | J021235 | Болт с шайбой | 4 |
| 12 | 4239440 | Запорный клапан | 2 |
| 13 | 94-1306 | Адаптер | 4 |
| 15 | 4336672 | Крышка | 2 |
| 16 | 4089703 | Разъёмный фланец | 4 |
| 17 | 4508805 | Уплотнительное кольцо | 2 |
| 18 | M341445 | Болт с внутренним шестигранником | 8 |
| 20 | 94-1611 | Переходник | 2 |
| 21 | 94-1609 | Втулка | 2 |
| 22 | 94-1601 | Переходник | 2 |
| 23 | 4378927 | Бреедер воздушный | 2 |
| 25 | 4392023 | Шланг | 2 |
| 27 | 4378471 | Регулировочная шайба | 10 |
| 28 | 4378473 | Регулировочная шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
