Удлинённый рукоять 5.4M — HITACHI EX750-5

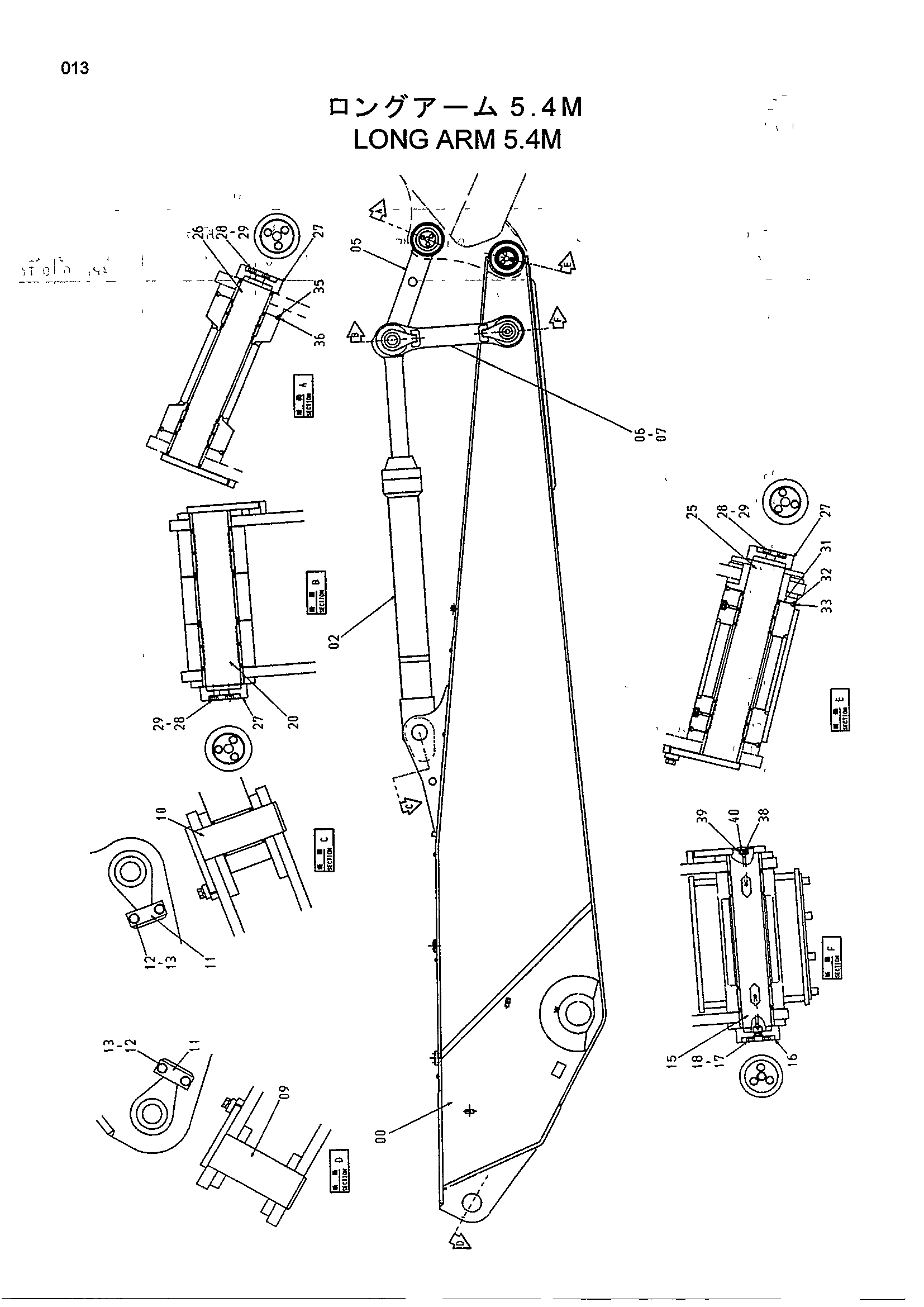

Заводская схема «Удлинённый рукоять 5.4M» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9189095 | Рукоять | 1 |
| 02 | 4397518 | Гидроцилиндр. баккет | 1 |
| 05 | 9138476 | Тяга A | 1 |
| 06 | 9098931 | Линкб(правый) | 1 |
| 07 | 9098932 | Линкб(левый) | 1 |
| 09 | 8067795 | Палец | 1 |
| 10 | 8049685 | Палец | 1 |
| 11 | 4122729 | Пластина | 2 |
| 12 | J912045 | Болт | 4 |
| 13 | A590920 | Пружинная шайба | 4 |
| 15 | 8049686 | Палец | 1 |
| 16 | 4267254 | Ограничитель | 1 |
| 17 | M111645 | Болт | 3 |
| 18 | A590916 | Пружинная шайба | 3 |
| 20 | 8049687 | Палец | 1 |
| 25 | 8072004 | Палец | 1 |
| 26 | 8049689 | Палец | 1 |
| 27 | 4393378 | Ограничитель | 3 |
| 28 | M111645 | Болт | 9 |
| 29 | A590916 | Пружинная шайба | 9 |
| 31 | 4267235 | Упорная пластина | 2 |
| 32 | 4087732 | Уплотнительное кольцо | 2 |
| 33 | 4267255 | Кольцо | 2 |
| 35 | 4074009 | Уплотнительное кольцо | 2 |
| 36 | 4148825 | Кольцо | 2 |
| 38 | J75481 | Пресс-маслёнка | 2 |
| 39 | 4130686 | Втулка | 1 |
| 40 | 4105912 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
