Трансмиссия (насос) — HITACHI EX750-5

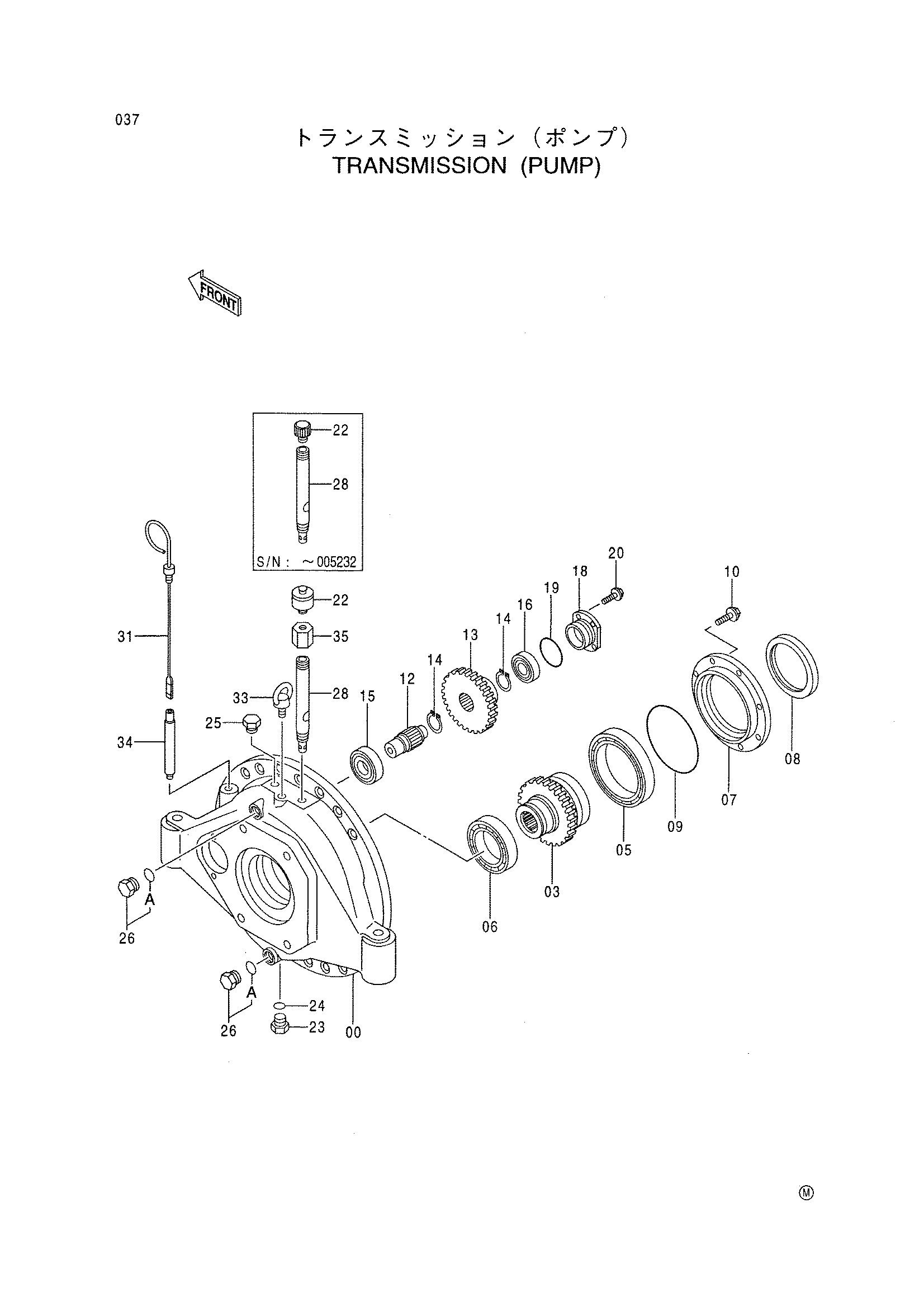

Заводская схема «Трансмиссия (насос)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001871 замена: 0003633 | Корпус трансмиссия | 1 |
| 00 | 0003633 | Корпус трансмиссия | 1 |
| 03 | 2036910 | Шестерня | 1 |
| 05 | 4071638 | Шариковый подшипник | 1 |
| 06 | 931414 | Шариковый подшипник | 1 |
| 07 | 2036904 | Картридж | 1 |
| 08 | 4083852 | Масляное уплотнение | 1 |
| 09 | 4153564 | Уплотнительное кольцо | 1 |
| 10 | J011035 | Болт с шайбой | 8 |
| 12 | 2036908 | Втулка | 1 |
| 13 | 3069963 | Шестерня | 1 |
| 14 | 959499 | Стопорное кольцо | 2 |
| 15 | 4160767 | Шариковый подшипник | 1 |
| 16 | 4314081 | Роликовый подшипник | 1 |
| 18 | 3067165 | Картридж | 1 |
| 19 | 4153538 | Уплотнительное кольцо | 1 |
| 20 | J010825 | Болт с шайбой | 5 |
| 22 | 4343365 замена: 4298488 | Колпачок | 1 |
| 22 | 4343365 замена: 8075819 | Колпачок | 1 |
| 22 | 4343365 замена: 4417570 | Колпачок | 1 |
| 22 | 4298488 | Сапун | 1 |
| 23 | 4074727 | Пробка | 1 |
| 24 | 4204108 | Уплотнительное кольцо | 1 |
| 25 | 4187322 | Пробка | 1 |
| 26 | 4174542 | Пробка | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 8065660 замена: 4298488 | Трубка | 1 |
| 28 | 8065660 замена: 8075819 | Трубка | 1 |
| 28 | 8065660 замена: 4417570 | Трубка | 1 |
| 28 | 8075819 | Трубка | 1 |
| 31 | 4371227 | Указатель уровня | 1 |
| 33 | 4083751 | Болт проушина | 1 |
| 34 | 4264452 | Трубка | 1 |
| 35 | 4417570 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
