Основной трубопроводы для гидромолот — HITACHI EX750-5

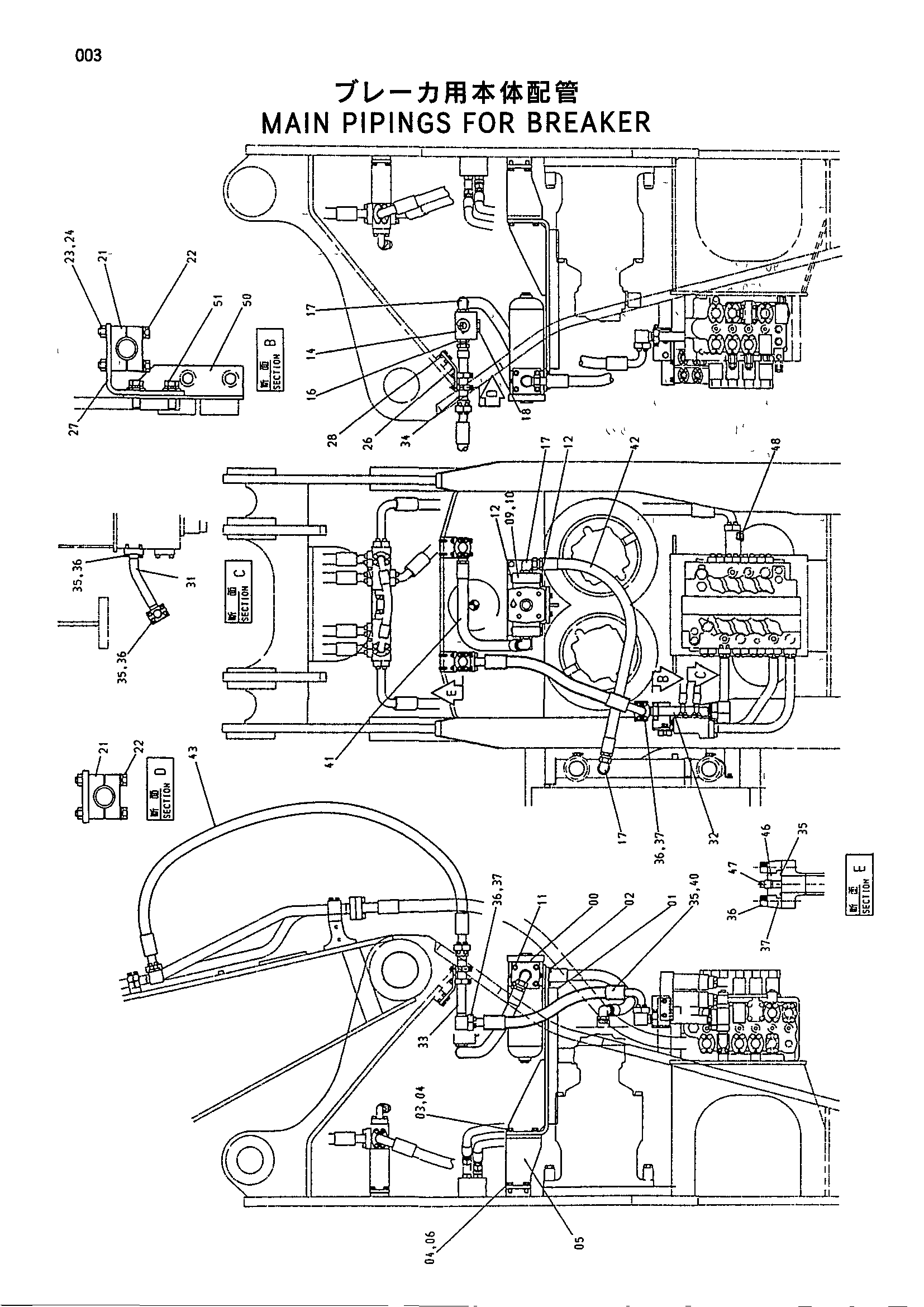

Заводская схема «Основной трубопроводы для гидромолот» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *00 | 4391742 | Фильтр | 1 |
| *01 | 7027396 | Кронштейн | 1 |
| *02 | J011235 | Болт с шайбой | 4 |
| *03 | J901665 | Болт | 4 |
| *04 | A590916 | Пружинная шайба | 8 |
| *05 | 8057056 | Кронштейн | 1 |
| *06 | J901640 | Болт | 4 |
| *09 | 3065589 | Фланец трубка | 2 |
| *10 | A811100 | Уплотнительное кольцо | 2 |
| *11 | M341660 | Болт с внутренним шестигранником | 8 |
| *12 | 4093624 | Пробка | 4 |
| *14 | 4245476 | Клапан селектор | 1 |
| *16 | 4042035 | Адаптер | 1 |
| *17 | 4169593 | Пробка | 1 |
| *18 | 4154693 | Пробка | 1 |
| *21 | 4334364 | Хомут трубки | 10 |
| *22 | J021295 | Болт с шайбой | 10 |
| *23 | A590112 | Плоская шайба | 2 |
| *24 | J950012 | Гайка | 2 |
| *26 | 8069975 | Кронштейн | 2 |
| *27 | 3080280 | Кронштейн | 1 |
| *28 | J011230 | Болт с шайбой | 8 |
| *31 | 8069973 | Трубка | 1 |
| *32 | 8069974 | Трубка | 1 |
| *33 | 8069971 | Трубка | 1 |
| *34 | 9748841 | Трубка | 1 |
| *35 | 4508805 | Уплотнительное кольцо | 6 |
| *36 | M341445 | Болт с внутренним шестигранником | 24 |
| *37 | 4089703 | Разъёмный фланец | 8 |
| *40 | 4393945 | Шланг | 1 |
| *41 | 4393953 | Шланг | 1 |
| *42 | 4393952 | Шланг | 1 |
| *43 | 4393949 | Шланг | 2 |
| *46 | 4199396 | Крышка | 2 |
| *47 | 94-2023 | Пробка | 2 |
| *48 | 4113926 | Пробка | 1 |
| *50 | 4390279 | Опора | 1 |
| *51 | J901645 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
