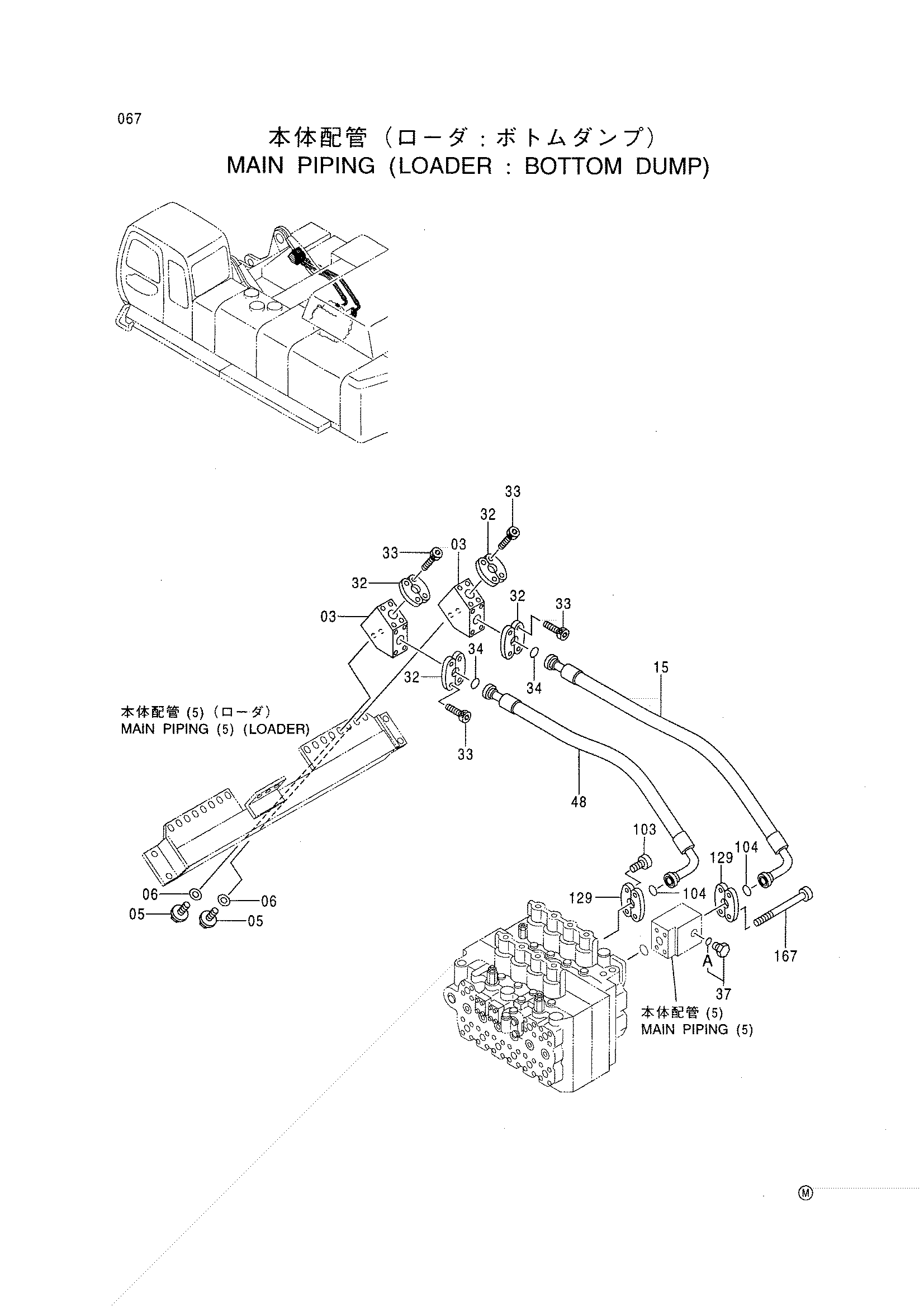

Основные гидролинии (погрузчик: нижний разгрузка) — HITACHI EX750-5
Заводская схема «Основные гидролинии (погрузчик: нижний разгрузка)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 2032598 | Блок | 2 |
| 05 | J011230 | Болт с шайбой | 4 |
| 06 | A590112 | Плоская шайба | 4 |
| 15 | 4393891 | Шланг | 1 |
| 32 | 4089703 | Разъёмный фланец | 8 |
| 33 | M341445 | Болт с внутренним шестигранником | 16 |
| 34 | 4508805 | Уплотнительное кольцо | 2 |
| 37 | 4113926 | Пробка | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
| 48 | 4393889 | Шланг | 1 |
| 103 | M341445 | Болт с внутренним шестигранником | 4 |
| 104 | 4508805 | Уплотнительное кольцо | 2 |
| 129 | 4089703 | Разъёмный фланец | 4 |
| 167 | M341406 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
