Механизм поворота — HITACHI EX750-5

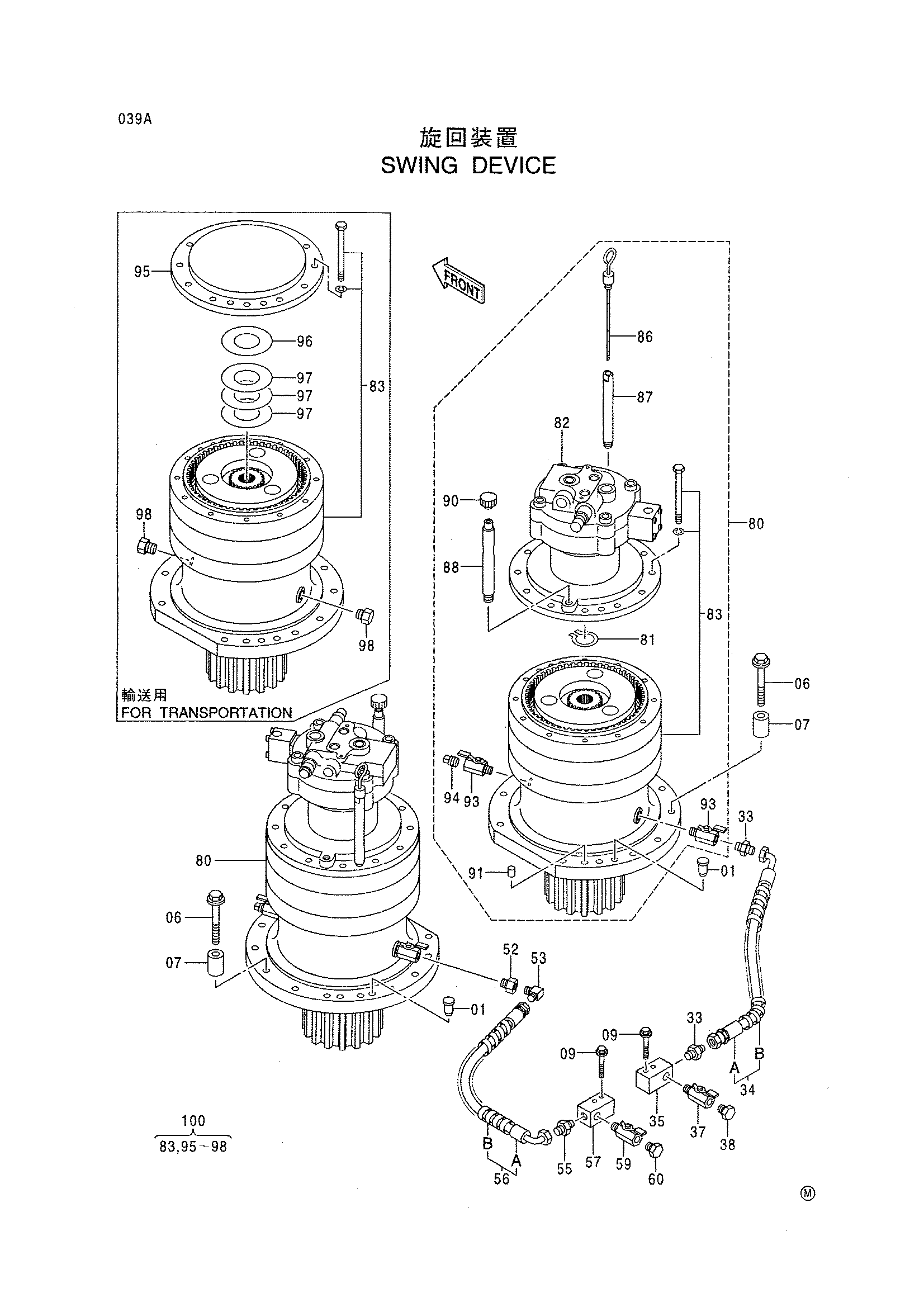

Заводская схема «Механизм поворота» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4050722 | Установочный штифт | 4 |
| 06 | J932407 | Болт | 28 |
| 07 | 4219047 | Проставка | 28 |
| 09 | J011060 | Болт с шайбой | 4 |
| 33 | 4221287 | Адаптер | 2 |
| 34 | 9155695 | Шланг | 1 |
| 34A | 4376780 | Шланг | 1 |
| 34B | 4320661 | Защитный кожух | 1 |
| 35 | 4348654 | Блок | 1 |
| 37 | 4194712 | Кран | 1 |
| 38 | 4294858 | Пробка | 1 |
| 52 | 4089893 | Адаптер | 1 |
| 53 | 4154658 | Угловой штуцер | 1 |
| 55 | 4221287 | Адаптер | 1 |
| 56 | 9155698 | Шланг | 1 |
| 56A | 4349163 | Шланг | 1 |
| 56B | 4376631 | Защитный кожух | 1 |
| 57 | 4348654 | Блок | 1 |
| 59 | 4194712 | Кран | 1 |
| 60 | 4294858 | Пробка | 1 |
| 80 | 9135222 | Механизм поворота | 2 |
| 81 | 959499 | Стопорное кольцо | 1 |
| 82 | 4346149 замена: 4388207 | Гидромотор | 1 |
| 82 | 4388207 | Гидромотор | 1 |
| 83 | 9134738 | Трансмиссия | 1 |
| 86 | 3074225 | Указатель уровня | 1 |
| 87 | 4349108 | Трубка | 1 |
| 88 | 8067457 | Трубка | 1 |
| 90 | 4343365 | Колпачок | 1 |
| 91 | 456336 | Пробка | 2 |
| 93 | 4194712 | Кран | 2 |
| 94 | 94-2024 | Пробка | 1 |
| 95 | 8056050 | Крышка | 1 |
| 96 | 4232537 | Регулировочная шайба | 1 |
| 97 | 4232696 | Регулировочная шайба | 3 |
| 98 | 94-2024 | Пробка | 2 |
| 100 | 9174425 | Механизм поворота | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
