Опора радиатора — HITACHI EX750-5

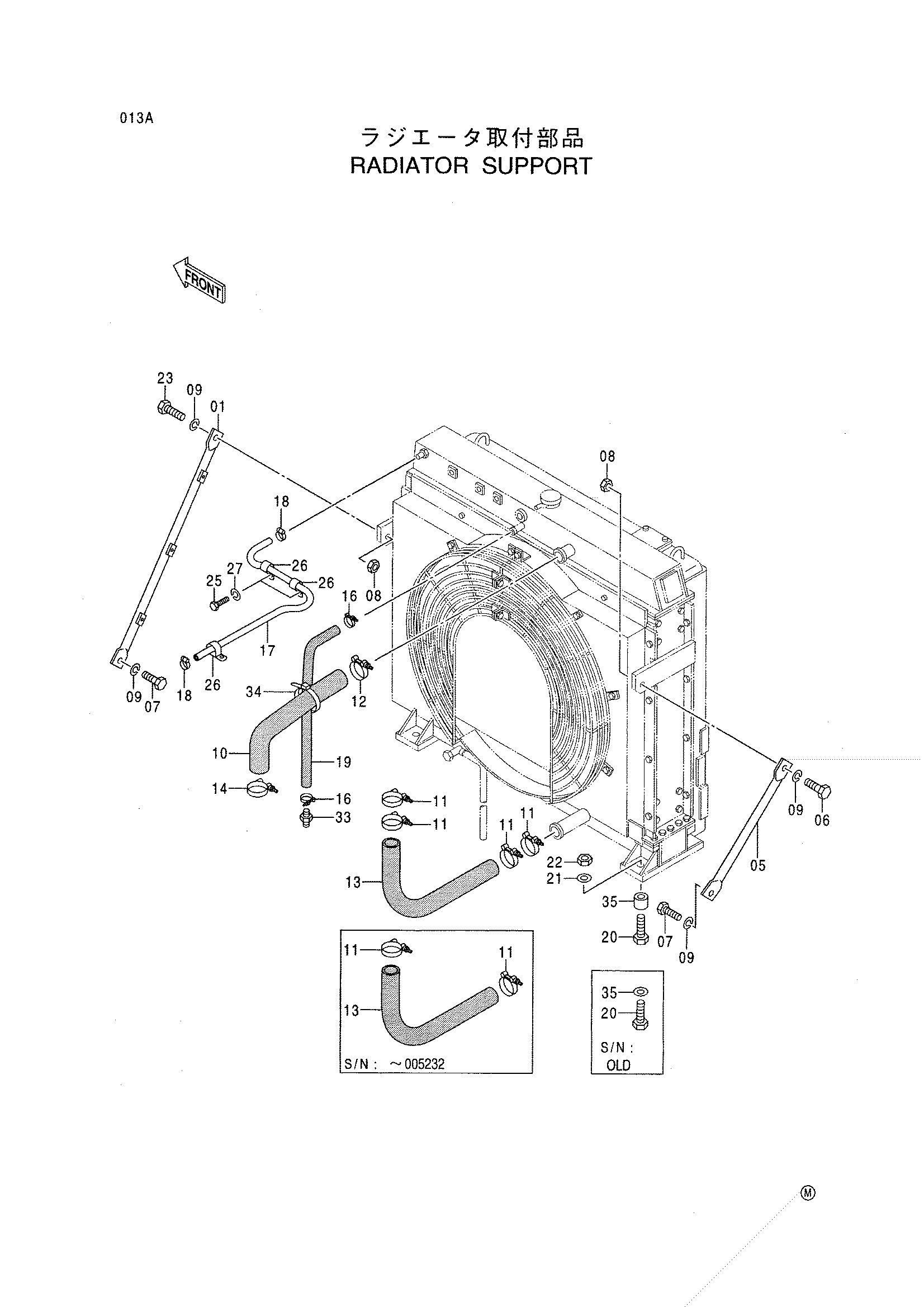

Заводская схема «Опора радиатора» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8066966	Стойка	1
05	4270502	Стойка	1
06	J901645	Болт	1
07	J901635	Болт	2
08	J950016	Гайка	2
09	A590916	Пружинная шайба	4
10	3073547	Резиновый шланг	1
10	3080627	Резиновый шланг	1
11	4263764	Хомут шланга	2
11	4263764	Хомут шланга	4
12	4282479	Хомут шланга	1
13	3071817	Резиновый шланг	1
14	4285236	Хомут шланга	1
16	4505243 замена: 4419827	Хомут шланга	2
16	4419827	Хомут шланга	2
17	4346189	Водяной шланг	1
17	4392395	Водяной шланг	1
18	4508575	Хомут шланга	2
19	4382350 замена: 4414897	Водяной шланг	1
19	4414897	Водяной шланг	1
19	4392396 замена: 4415063	Водяной шланг	1
19	4415063	Водяной шланг	1
20	J932470 замена: J932405	Болт	4
20	J932470 замена: 4404224	Болт	4
20	J932470	Болт	4
20	J932470	Болт	4
20	J932470	Болт	4
20	J932470	Болт	4
20	J932470	Болт	4
20	J932470	Болт	4
20	J932405	Болт	4
20	J932405	Болт	4
20	J932405	Болт	4
20	J932405	Болт	4
20	J932405	Болт	4
20	J932405	Болт	4
20	J932405	Болт	4
20	J932405	Болт	4
21	4085614	Шайба	4
22	J951024 замена: M660024	Гайка	4
22	J951024	Гайка	4
22	J951024	Гайка	4
22	J951024	Гайка	4
22	J951024	Гайка	4
22	J951024	Гайка	4
22	J951024	Гайка	4
22	J951024	Гайка	4
22	M660024	U-образная гайка	4
22	M660024	U-образная гайка	4
22	M660024	U-образная гайка	4
22	M660024	U-образная гайка	4
22	M660024	U-образная гайка	4
22	M660024	U-образная гайка	4
22	M660024	U-образная гайка	4
22	M660024	U-образная гайка	4
23	J901655	Болт	1
25	J901020	Болт	2
26	4190275	Зажим	3
27	A590910	Пружинная шайба	2
33	4222380	Соединение шланг	1
34	4121859	Ленточный зажим	1
35	4085614	Шайба	4
35	4085614	Шайба	4
35	4085614	Шайба	4
35	4085614	Шайба	4
35	4085614	Шайба	4
35	4085614	Шайба	4
35	4085614	Шайба	4
35	4085614	Шайба	4
35	4404224	Проставка	4
35	4404224	Проставка	4
35	4404224	Проставка	4
35	4404224	Проставка	4
35	4404224	Проставка	4
35	4404224	Проставка	4
35	4404224	Проставка	4
35	4404224	Проставка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
