Бортовой редуктор — HITACHI EX750-5

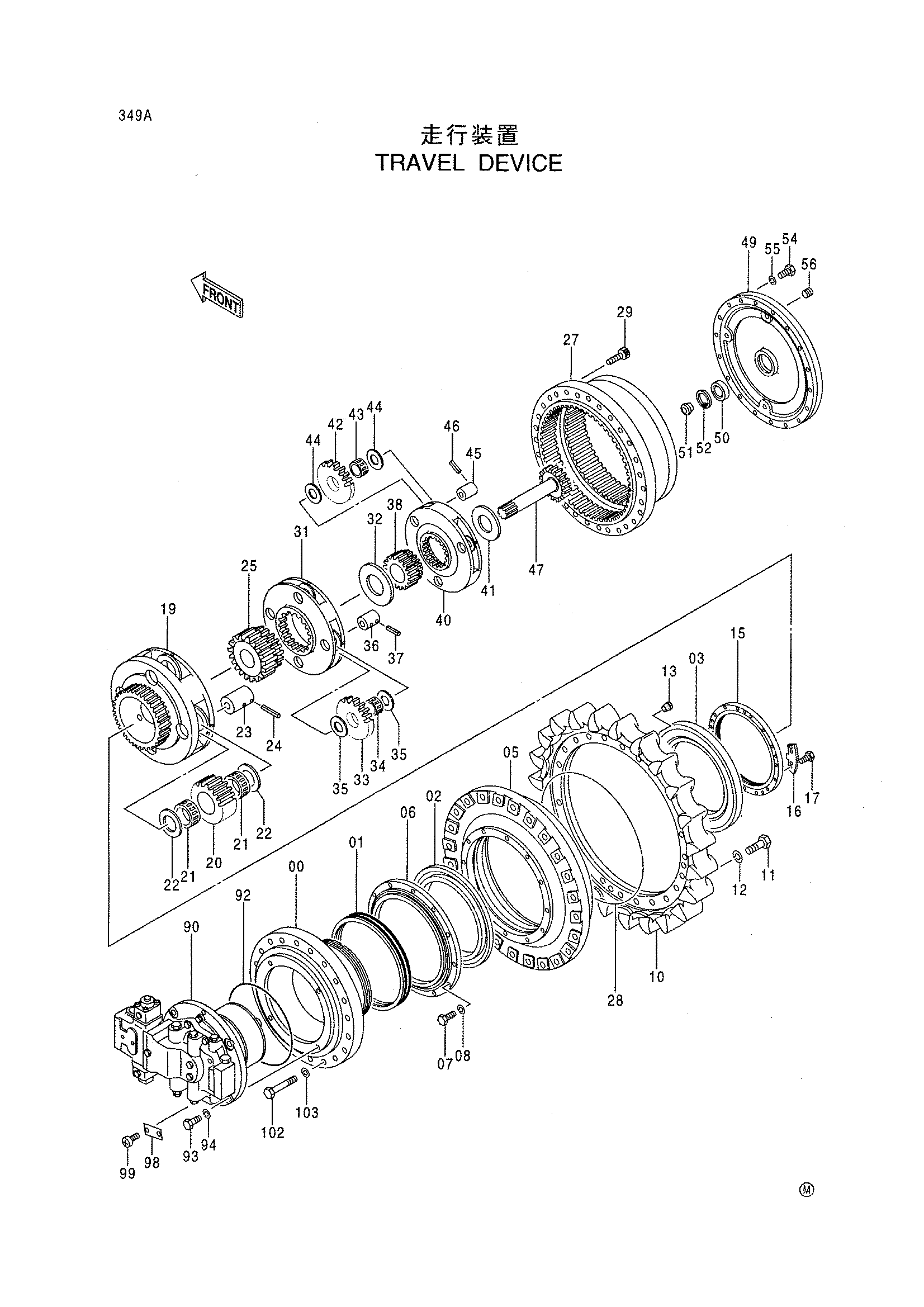

Заводская схема «Бортовой редуктор» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-9	9135220	Бортовой редуктор	2
00	1014350	Шпиндель	1
01	4245703	Комплект уплотнений	1
02	4219329	Роликовый подшипник	1
03	4219328	Роликовый подшипник	1
05	1012131	Барабан	1
06	2025832	Опора	1
07	J901235	Болт	12
08	A590912	Пружинная шайба	12
10	1017812	Звёздочка	1
11	J932785	Болт	24
12	A590927	Пружинная шайба	24
13	425175	Пробка	2
15	3069875	Гайка	1
16	3041462	Стопорная пластина	1
17	J901222	Болт	2
19	1020445	Водило	1
20	3069878	Планетарная шестерня	4
21	4333441	Игольчатый подшипник	8
22	4219640	Упорная пластина	8
23	4338293	Палец	4
24	4222029	Пружинный штифт	4
25	3069879	Солнечная шестерня	1
27	1012132	Коронная шестерня	1
28	4223568	Уплотнительное кольцо	1
29	M342260	Болт с внутренним шестигранником	30
31	1020444	Водило	1
32	4219641	Проставка	1
33	3069877	Планетарная шестерня	4
34	4333517	Игольчатый подшипник	4
35	4338294	Упорная пластина	8
36	4338292	Палец	4
37	4203180	Пружинный штифт	4
38	3041454	Солнечная шестерня	1
40	1020443	Водило	1
41	4378675	Проставка	1
42	3069876	Планетарная шестерня	3
43	4333540	Игольчатый подшипник	3
44	4258058	Упорная пластина	6
45	4338291	Палец	3
46	4203180	Пружинный штифт	3
47	2036876	Вал проп.	1
49	1020446	Крышка	1
50	4284195	Шариковый подшипник	1
51	4277474	Стопорный палец	1
52	988850	Стопорное кольцо	1
54	4257967	Болт башмак	18
55	A590914	Пружинная шайба	18
56	94-2015	Пробка	3
90	4315069 замена: 4395028	Гидромотор	1
90	4395028	Гидромотор	1
92	4271596	Уплотнительное кольцо	1
93	J911860	Болт	4
94	A590918	Пружинная шайба	4
98	3053559	Информационная табличка	1
99	M492564	Приводной винт	2
102	J932704	Болт	40
103	4085857	Шайба	40

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
