Основные гидролинии (грейфер) — HITACHI EX750-5

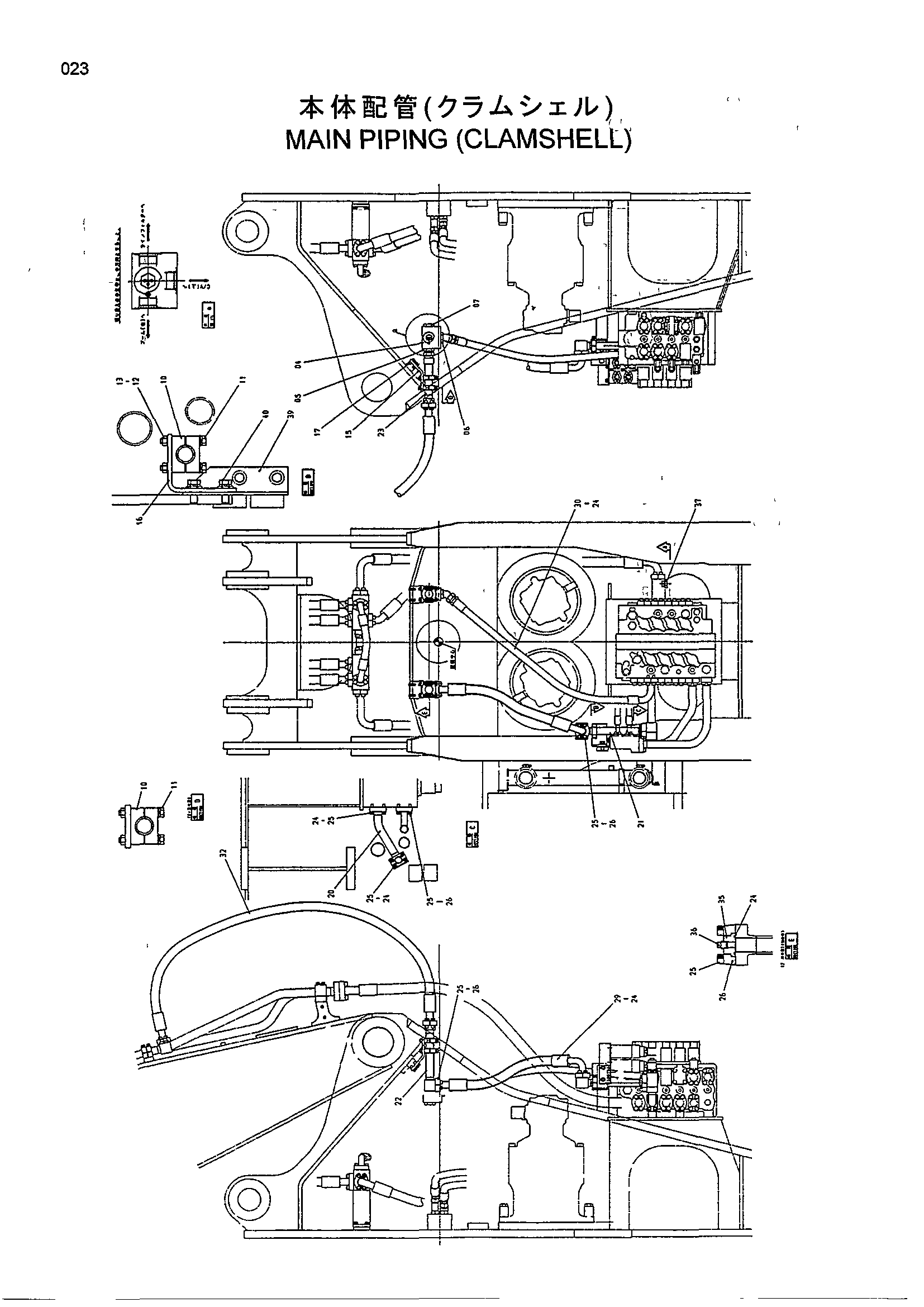

Заводская схема «Основные гидролинии (грейфер)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4409420 | Клапан селектор | 1 |
| 05 | 4042035 | Адаптер | 1 |
| 06 | 4317647 | Угловой штуцер | 1 |
| 07 | 4154693 | Пробка | 1 |
| 10 | 4334364 | Хомут трубки | 10 |
| 11 | J021295 | Болт с шайбой | 10 |
| 12 | A590112 | Плоская шайба | 2 |
| 13 | J950012 | Гайка | 2 |
| 15 | 8069975 | Кронштейн | 2 |
| 16 | 3080280 | Кронштейн | 1 |
| 17 | J011230 | Болт с шайбой | 8 |
| 20 | 8069973 | Трубка | 1 |
| 21 | 8069974 | Трубка | 1 |
| 22 | 8069971 | Трубка | 1 |
| 23 | 9748841 | Трубка | 1 |
| 24 | 4508805 | Уплотнительное кольцо | 7 |
| 25 | M341445 | Болт с внутренним шестигранником | 28 |
| 26 | 4089703 | Разъёмный фланец | 10 |
| 29 | 4393945 | Шланг | 1 |
| 30 | 4435207 | Шланг | 1 |
| 32 | 4393949 | Шланг | 2 |
| 33 | 4044420 | Защитный кожух | 10 |
| 35 | 4199396 | Крышка | 2 |
| 36 | 94-2023 | Пробка | 2 |
| 37 | 4113926 | Пробка | 1 |
| 39 | 4390279 | Опора | 1 |
| 40 | J901645 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
