C/W подъём устройство — HITACHI EX750-5

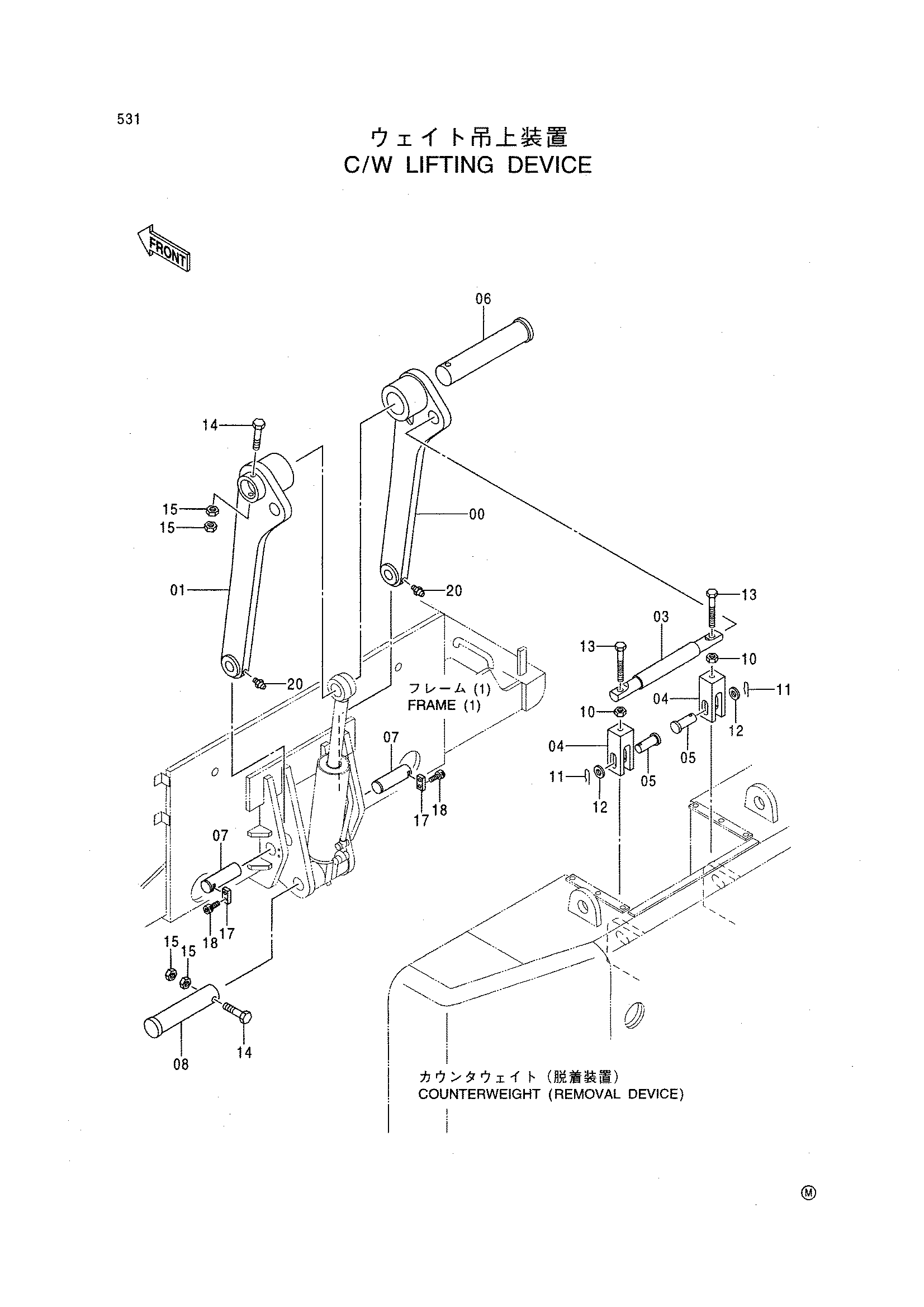

Заводская схема «C/W подъём устройство» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070660 | Тяга | 1 |
| 01 | 8070661 | Тяга | 1 |
| 03 | 4394171 | Палец | 1 |
| 04 | 4394542 | Вилка | 2 |
| 05 | 4337833 | Палец | 2 |
| 06 | 4394448 | Палец | 1 |
| 07 | 4337837 | Палец | 2 |
| 08 | 4393869 | Палец | 1 |
| 10 | J953039 | Гайка | 2 |
| 11 | 414322 | Стопорный палец | 2 |
| 12 | A590142 | Плоская шайба | 2 |
| 13 | 4394534 | Болт | 2 |
| 14 | M222005 | Болт | 2 |
| 15 | J951020 | Гайка | 4 |
| 17 | 4063340 | Стопорная пластина | 2 |
| 18 | M341632 | Болт с внутренним шестигранником | 4 |
| 20 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
