Крышка (1) — HITACHI EX750-5

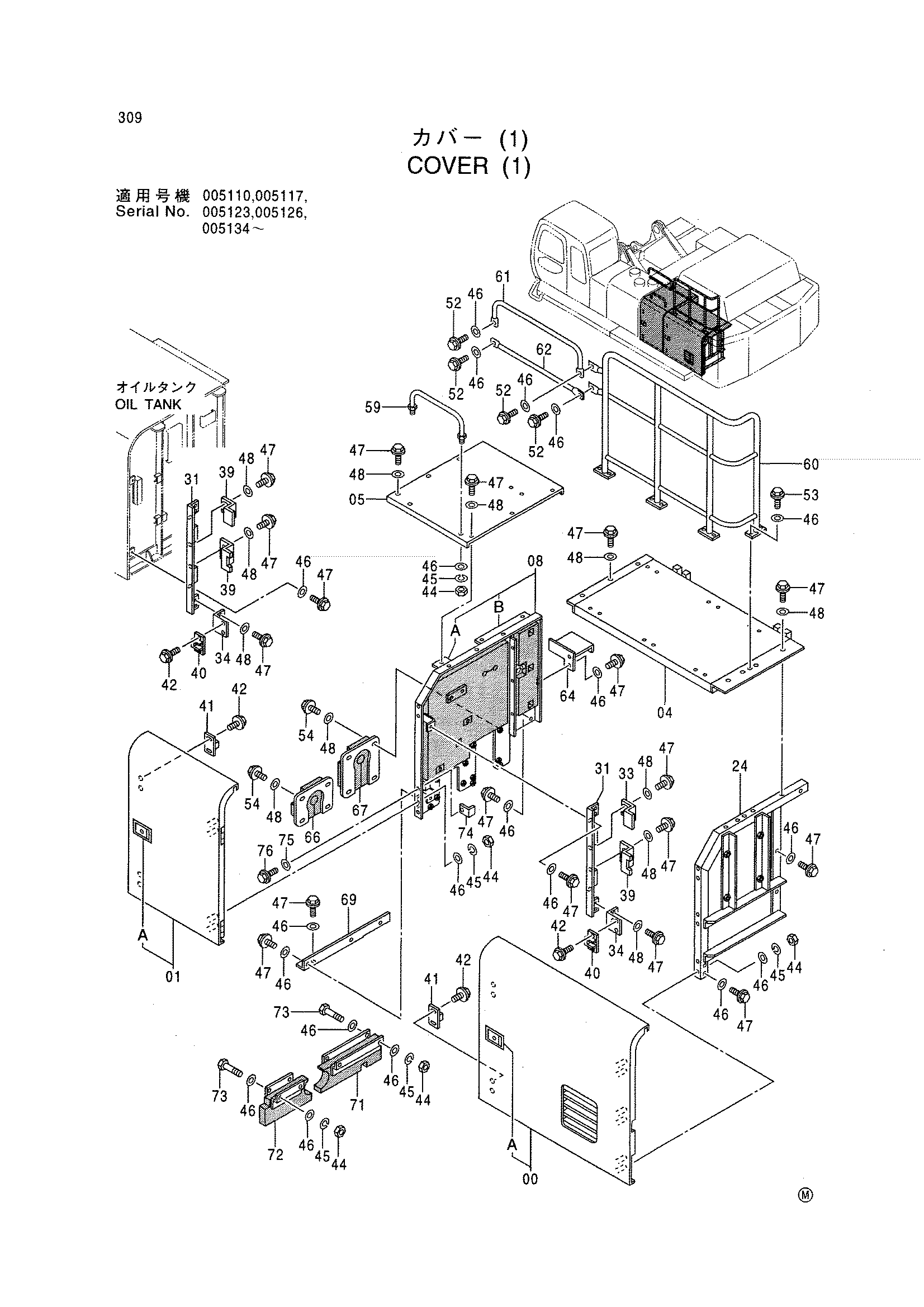

Заводская схема «Крышка (1)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004880 | Дверь | 1 |
| 00A | 4353813 | Замок | 1 |
| 01 | 6015061 | Дверь | 1 |
| 01A | 4353813 | Замок | 1 |
| 04 | 6017131 | Крышка | 1 |
| 05 | 7034967 | Крышка | 1 |
| 08 | 6017576 | Панель | 1 |
| 08A | 9750728 | Кронштейн | 1 |
| 08B | 9750729 | Кронштейн | 1 |
| 24 | 7030100 | Опора | 1 |
| 31 | 8063058 | Опора | 1 |
| 33 | 4351140 | Ограничитель | 1 |
| 34 | 4353488 | Кронштейн | 1 |
| 39 | 4378353 | Ограничитель | 4 |
| 40 | 4175253 | Кронштейн | 4 |
| 41 | 4175254 замена: 4411508 | Ограничитель | 4 |
| 41 | 4411508 | Ограничитель | 4 |
| 42 | J020614 | Болт с шайбой | 16 |
| 44 | J950012 | Гайка | 16 |
| 45 | A590912 | Пружинная шайба | 16 |
| 46 | 4086891 | Шайба | 53 |
| 47 | J011230 | Болт с шайбой | 53 |
| 48 | 4249324 | Шайба | 40 |
| 52 | J011250 | Болт с шайбой | 4 |
| 53 | J021240 | Болт с шайбой | 8 |
| 54 | J011235 | Болт с шайбой | 8 |
| 59 | 8064258 | Стойка | 1 |
| 60 | 7030823 | Поручень | 1 |
| 61 | 8064260 | Стойка | 1 |
| 62 | 8064259 | Стойка | 1 |
| 64 | 8067442 | Ступень | 1 |
| 66 | 9747838 | Крышка | 1 |
| 67 | 9747837 | Крышка | 1 |
| 69 | 4374063 | Опора | 1 |
| 71 | 8068133 | Крышка | 1 |
| 72 | 8068135 | Крышка | 1 |
| 73 | J901200 | Болт | 4 |
| 74 | 9749032 | Беаккет | 1 |
| 75 | 4086891 | Шайба | 1 |
| 76 | J011230 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
