Гусеничная рама — HITACHI EX750-5

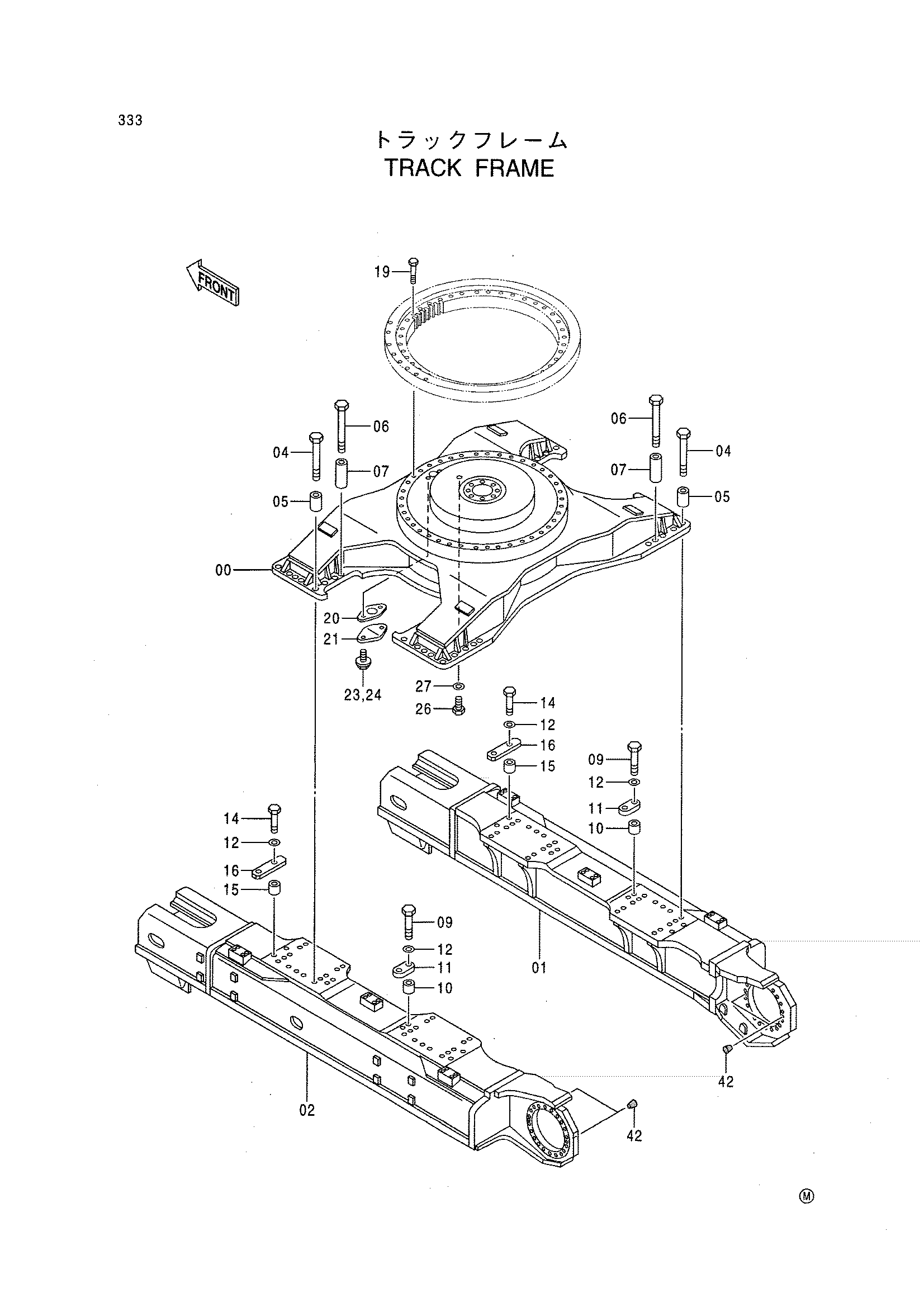

Заводская схема «Гусеничная рама» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004208 | Рама трукк | 1 |
| 01 | 5004209 | Рама боковой(правый) | 1 |
| 02 | 5004210 | Рама боковой(левый) | 1 |
| 04 | 4218943 | Болт | 36 |
| 05 | 4218944 | Проставка | 36 |
| 06 | 4242099 | Болт | 8 |
| 07 | 4242098 | Проставка | 8 |
| 09 | M923003 | Болт | 8 |
| 10 | 4218945 | Проставка | 8 |
| 11 | 4207766 | Стопорная пластина | 4 |
| 12 | 4114408 | Шайба | 16 |
| 14 | M923011 | Болт | 8 |
| 15 | 4243157 | Проставка | 8 |
| 16 | 4333844 | Направляющая | 4 |
| 19 | J833013 | Болт | 40 |
| 20 | 4244172 | Манжета | 1 |
| 21 | 4013896 | Крышка | 1 |
| 23 | J901020 замена: J011020 | Болт | 2 |
| 23 | J011020 | Болт с шайбой | 2 |
| 24 | A590910 замена: J011020 | Пружинная шайба | 2 |
| 26 | J901625 | Болт | 1 |
| 27 | A590116 | Плоская шайба | 1 |
| 42 | 425175 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
