Гидролинии рабочего оборудования (стд.боом, HD стрела) — HITACHI EX750-5

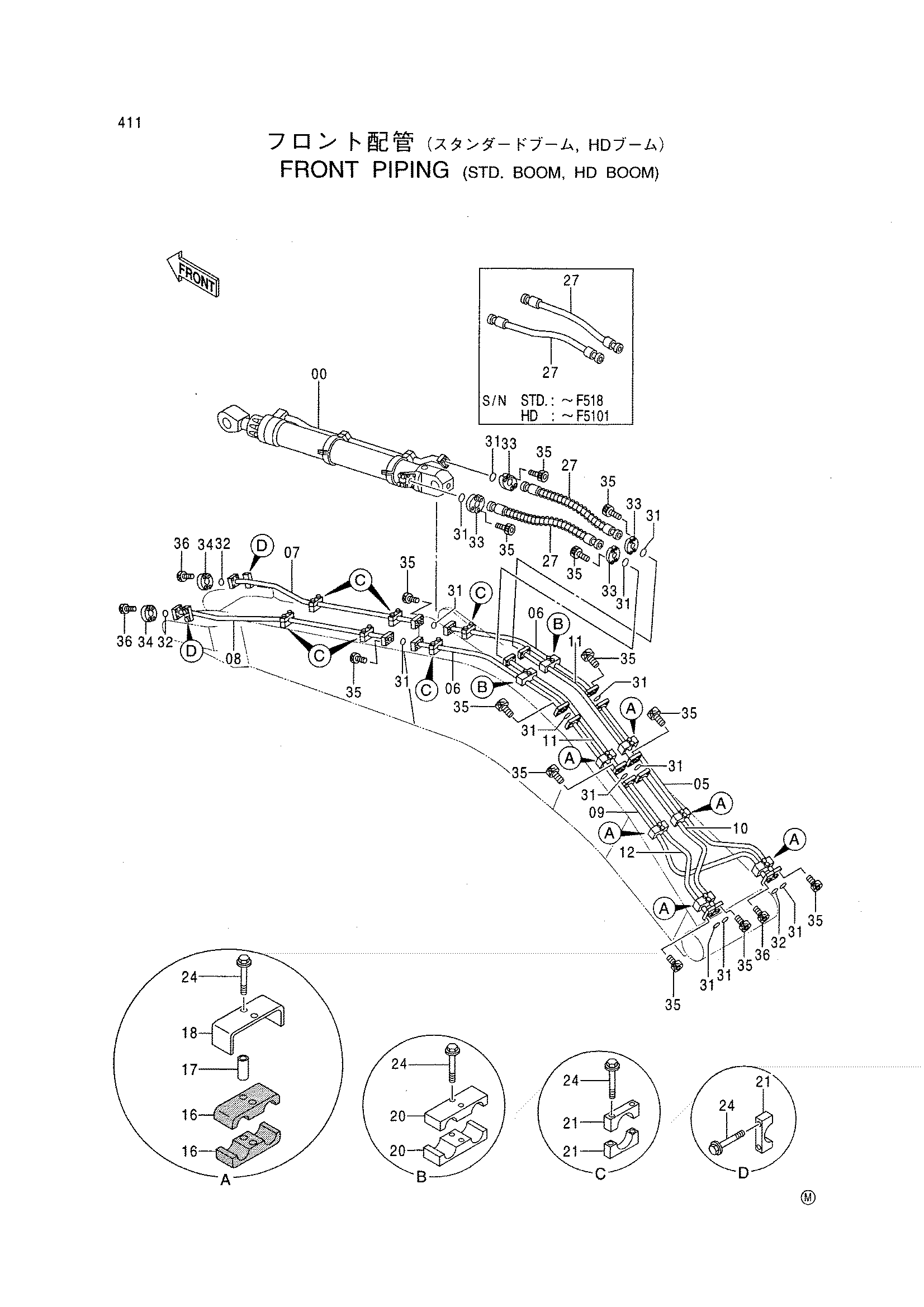

Заводская схема «Гидролинии рабочего оборудования (стд.боом, HD стрела)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331077 | Гидроцилиндр рукояти | 1 |
| 05 | 8061204 | Трубка | 1 |
| 06 | 8061205 | Трубка | 2 |
| 07 | 8041209 | Трубка | 1 |
| 08 | 8041210 | Трубка | 1 |
| 09 | 8061206 | Трубка | 1 |
| 10 | 8061207 | Трубка | 1 |
| 11 | 8061208 | Трубка | 2 |
| 12 | 8061209 | Трубка | 1 |
| 16 | 4342703 | Хомут | 12 |
| 17 | 4342699 | Проставка | 12 |
| 18 | 4342695 | Хомут трубки | 6 |
| 20 | 4342772 | Хомут | 4 |
| 21 | 4342723 | Хомут трубки | 14 |
| 24 | J021295 | Болт с шайбой | 32 |
| 27 | 4373645 | Шланг | 2 |
| 27 | 4373645 | Шланг | 2 |
| 27 | 4414283 | Шланг | 2 |
| 27 | 4414283 | Шланг | 2 |
| 31 | 4510169 | Уплотнительное кольцо | 13 |
| 32 | 4508805 | Уплотнительное кольцо | 3 |
| 33 | 4075854 | Разъёмный фланец | 8 |
| 34 | 4089703 | Разъёмный фланец | 4 |
| 35 | M341650 | Болт с внутренним шестигранником | 52 |
| 36 | M341445 | Болт с внутренним шестигранником | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
