BE стрела трубопроводы (гидромолот) — HITACHI EX750-5

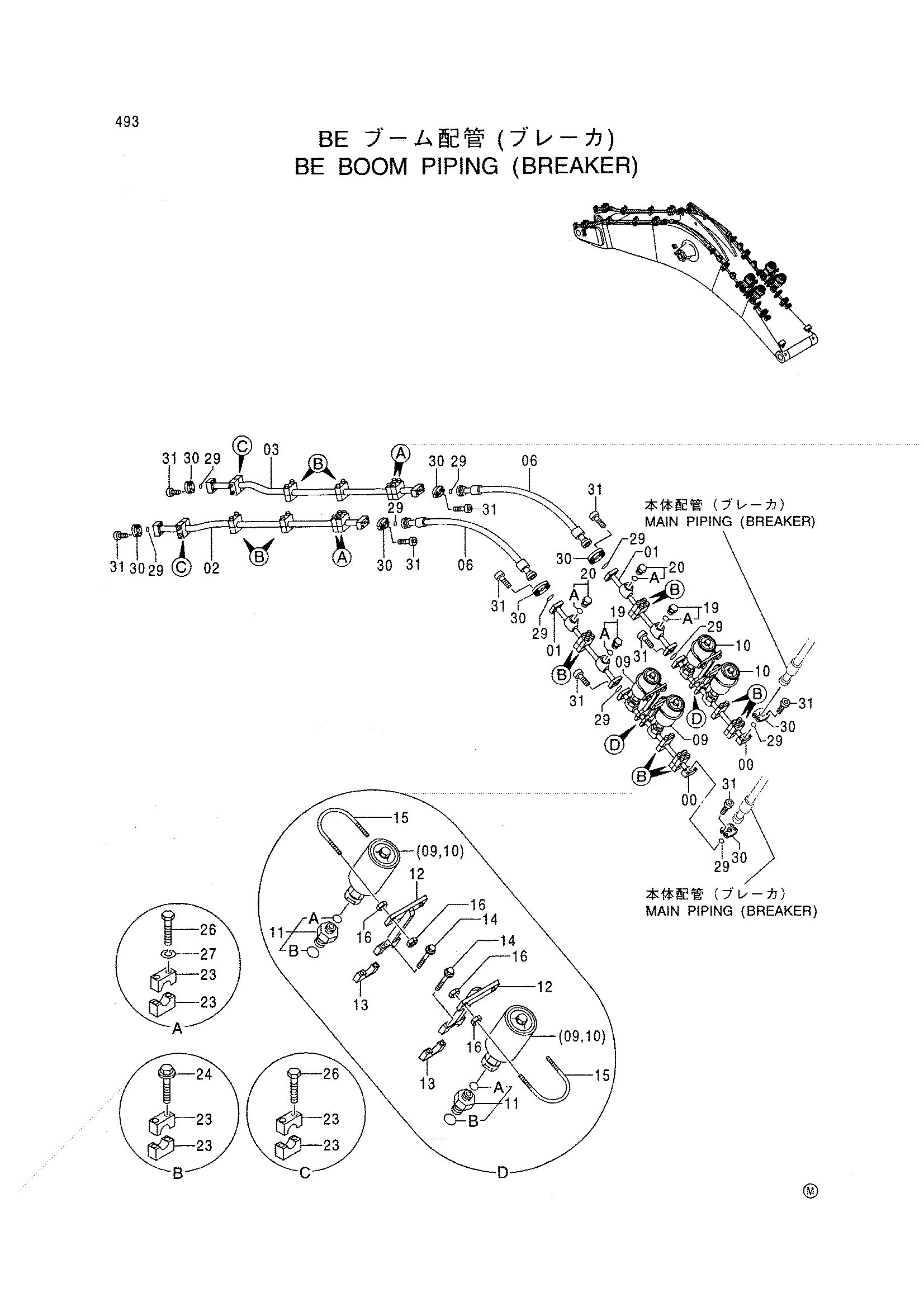

Заводская схема «BE стрела трубопроводы (гидромолот)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072955 | Трубка | 2 |
| 01 | 8056953 | Трубка | 2 |
| 02 | 8072954 | Трубка | 1 |
| 03 | 8072953 | Трубка | 1 |
| 06 | 4272334 | Шланг | 2 |
| 09 | 4377518 | Гидроаккумулятор | 2 |
| 10 | 4379727 | Гидроаккумулятор | 2 |
| 11 | 4318302 | Адаптер | 4 |
| 11A | 4509181 | Уплотнительное кольцо | 1 |
| 11B | 970860 | Уплотнительное кольцо | 1 |
| 12 | 8056999 | Кронштейн | 4 |
| 13 | 4317910 | Хомут трубки | 4 |
| 14 | J021260 | Болт с шайбой | 8 |
| 15 | 4289010 | U-образный болт | 4 |
| 16 | J950012 | Гайка | 16 |
| 19 | 4154693 | Пробка | 2 |
| 19A | 970860 | Уплотнительное кольцо | 1 |
| 20 | 4154693 | Пробка | 2 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 23 | 4334364 | Хомут трубки | 40 |
| 24 | J021285 | Болт с шайбой | 32 |
| 26 | J901280 | Болт | 8 |
| 27 | A590912 | Пружинная шайба | 8 |
| 29 | 4508805 | Уплотнительное кольцо | 10 |
| 30 | 4089703 | Разъёмный фланец | 16 |
| 31 | M341445 | Болт с внутренним шестигранником | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
