Топливный бак (1) — HITACHI EX750-5

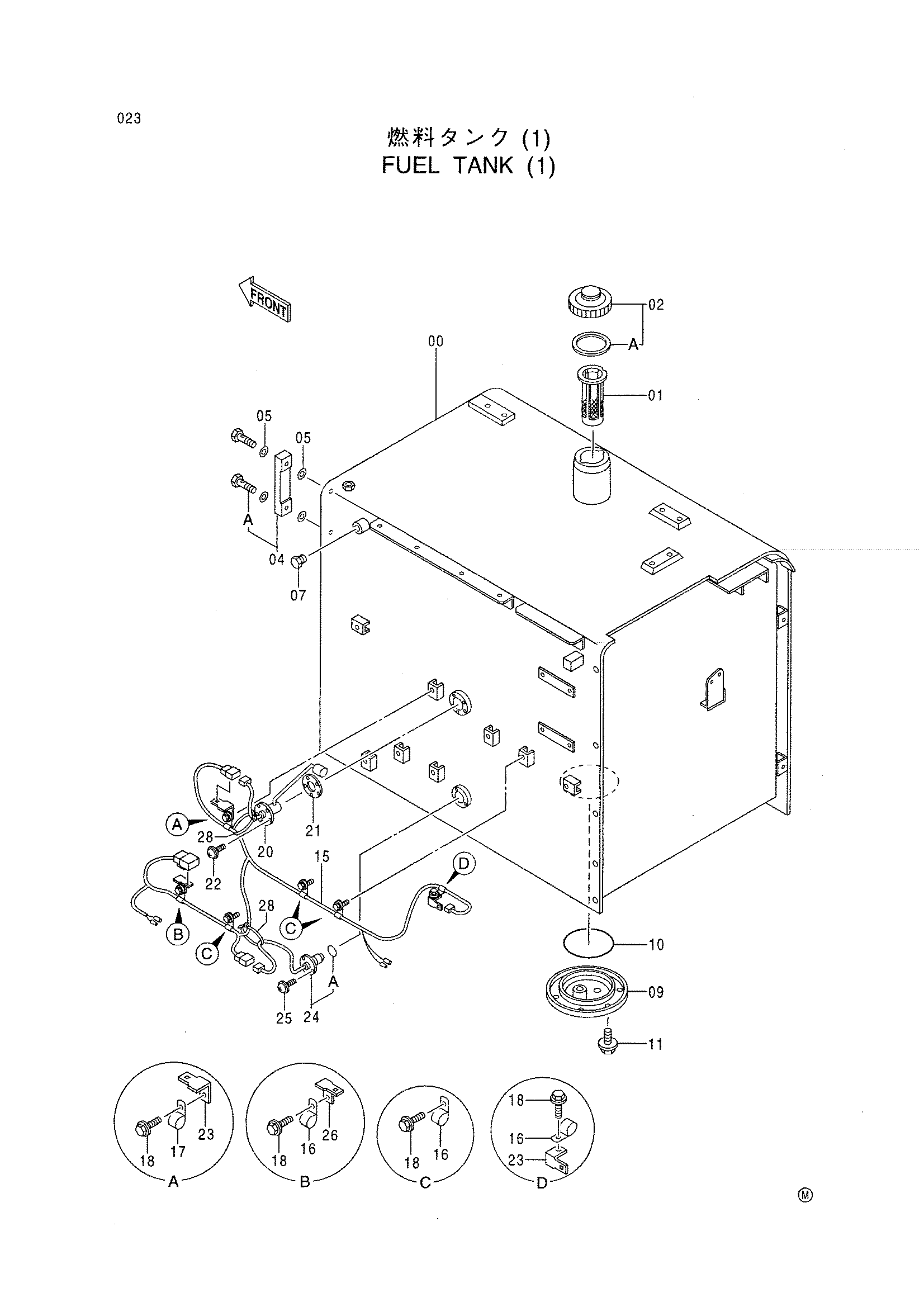

Заводская схема «Топливный бак (1)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014463 | Топливный бак | 1 |
| 01 | 4121496 замена: 4372619 | Фильтр | 1 |
| 01 | 4372619 | Сетчатый фильтр | 1 |
| 02 | 4361638 | Колпачок | 1 |
| 02A | 4168820 | Манжета резиновый | 1 |
| 04 | 8033923 | Указатель уровня | 1 |
| 04A | 4100967 | Болт | 2 |
| 05 | 449558 | Уплотнительная шайба | 4 |
| 07 | 4187322 | Пробка | 1 |
| 09 | 8062320 | Крышка | 1 |
| 10 | A810160 | Уплотнительное кольцо | 1 |
| 11 | J011022 | Болт с шайбой | 6 |
| 15 | 3073394 | Жгут проводов | 1 |
| 16 | 4190275 | Зажим | 5 |
| 17 | 4190261 | Зажим | 1 |
| 18 | J011022 | Болт с шайбой | 6 |
| 20 | 4257128 | Поплавок | 1 |
| 21 | 4504289 | Манжета | 1 |
| 22 | J450510 | Винт с шайбой | 5 |
| 23 | 4257159 | Кронштейн | 2 |
| 24 | 4129941 | Выключатель уровень | 1 |
| 24A | 4141171 | Уплотнительное кольцо | 1 |
| 25 | J450512 | Винт с шайбой | 3 |
| 26 | 4336875 | Кронштейн | 1 |
| 28 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
