Гидролинии хода крышка — HITACHI EX750-5

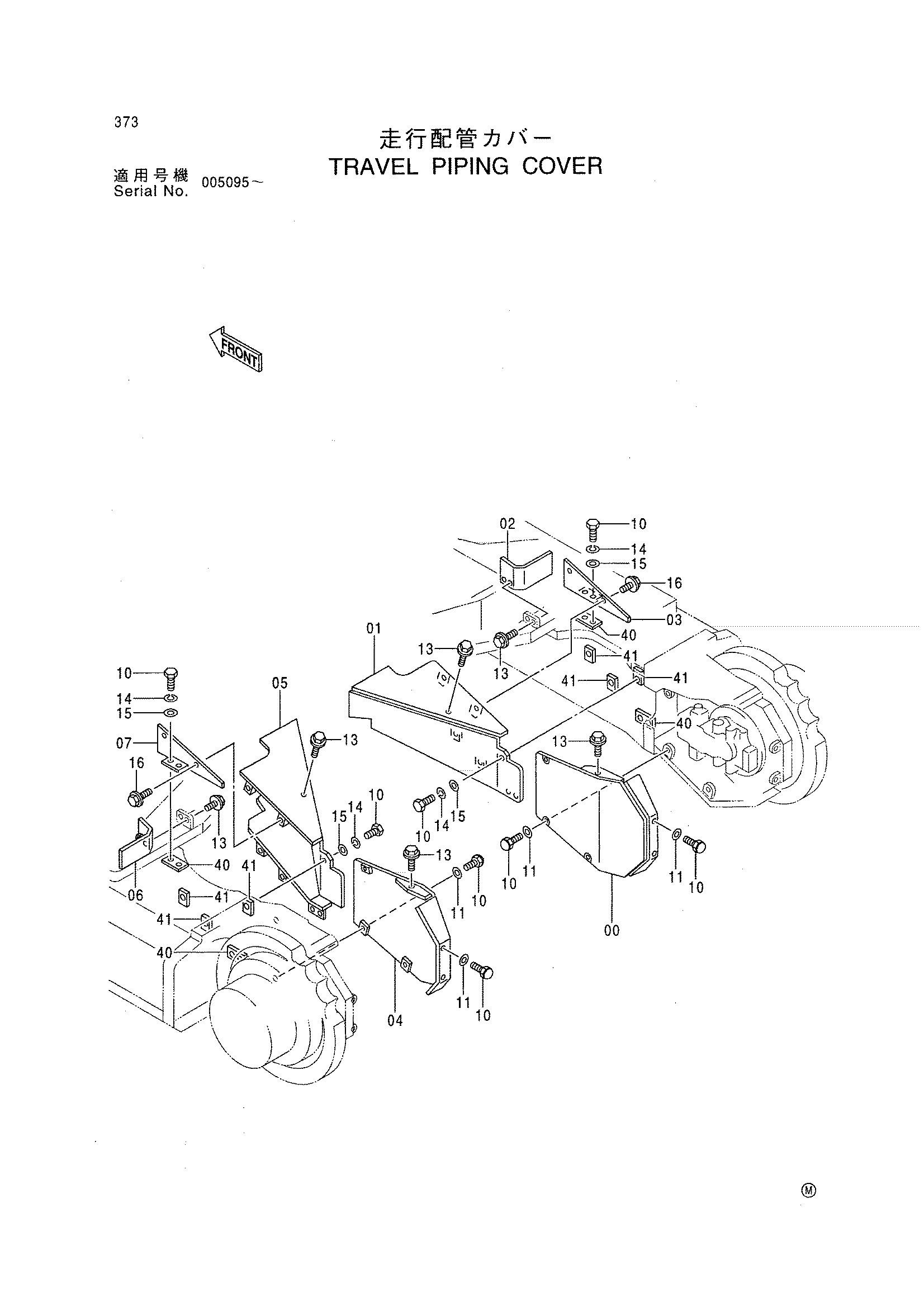

Заводская схема «Гидролинии хода крышка» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028262 | Крышка (правый) | 1 |
| 01 | 6017242 | Крышка | 1 |
| 02 | 8060558 | Крышка (правый) | 1 |
| 03 | 8071623 | Крышка | 1 |
| 04 | 7028263 | Крышка (левый) | 1 |
| 05 | 6017244 | Крышка | 1 |
| 06 | 8060559 | Крышка (левый) | 1 |
| 07 | 8071638 | Крышка | 1 |
| 10 | 4257968 | Болт башмак | 24 |
| 11 | J222016 | Шайба | 10 |
| 13 | J021230 | Болт с шайбой | 8 |
| 14 | A590916 | Пружинная шайба | 14 |
| 15 | A590116 | Плоская шайба | 14 |
| 16 | J031230 | Болт с шайбой | 4 |
| 40 | 4398794 | Седло винта | 4 |
| 41 | 4398795 | Седло винта | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
