Гидробак — HITACHI EX750-5

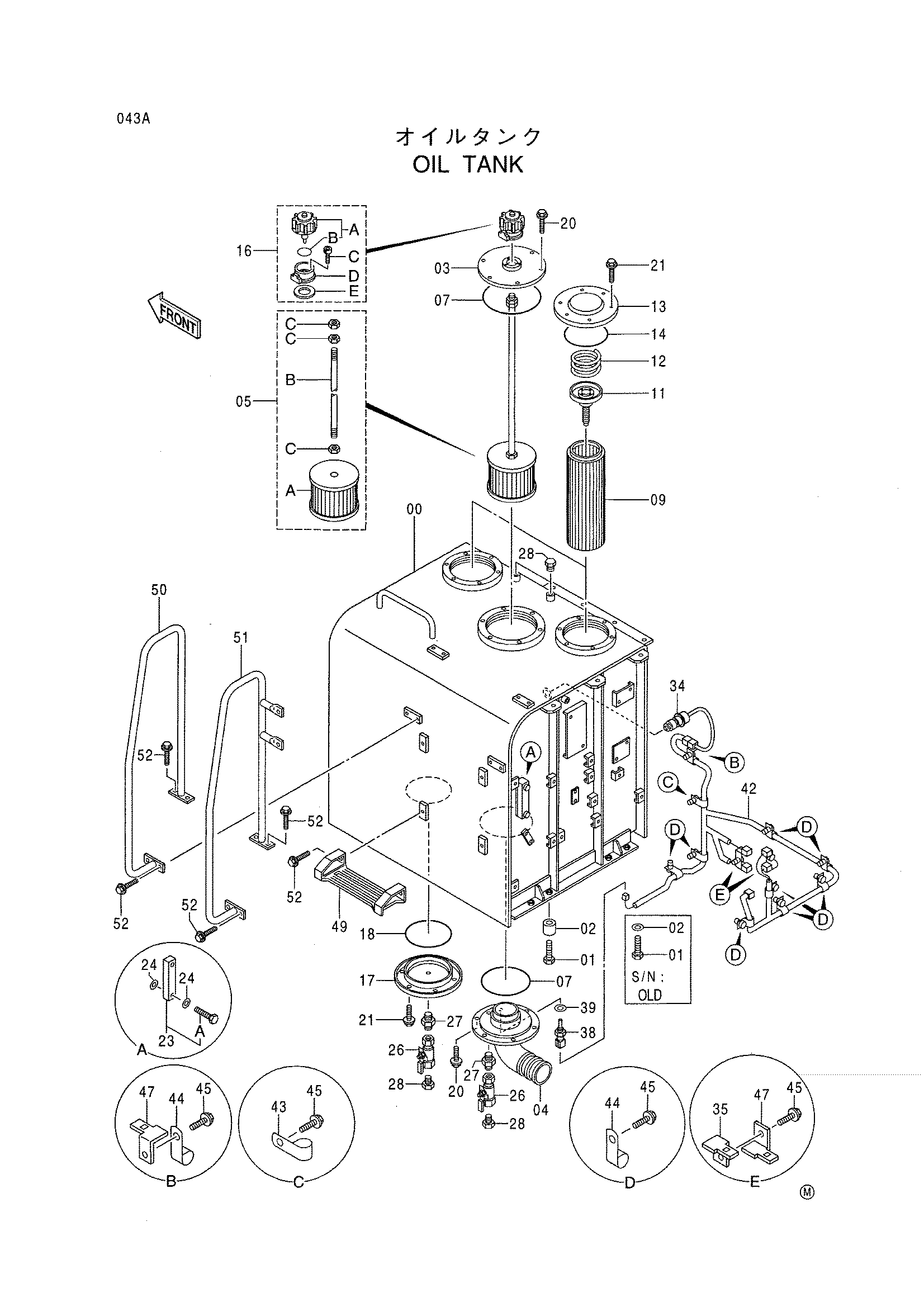

Заводская схема «Гидробак» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004371	Гидробак	1
01	J911850 замена: J931890	Болт	8
01	J911850 замена: 4404209	Болт	8
01	J931890	Болт	8
02	4114406 замена: 4404209	Шайба	8
02	4114406 замена: J931890	Шайба	8
02	4404209	Проставка	8
03	8061926	Крышка	1
04	8060017	Фланец трубка	1
05	4343427	Всасывающий фильтр	1
05A	4317008	Сетчатый фильтр	1
05B	4343376	Шток	1
05C	J950010	Гайка	3
07	A811220	Уплотнительное кольцо	2
09	4292789	Фильтрующий элемент	2
11	4180414	Клапан	2
12	4226549	Пружина	2
13	4204057	Крышка	2
14	A810190	Уплотнительное кольцо	2
16	4178684	Сапун	1
16A	4222874	Фильтр	1
16B	953612	Уплотнительное кольцо	1
16C	M340516	Болт с внутренним шестигранником	3
16D	4222875	Корпус	1
16E	4222876	Манжета	1
17	8045901	Крышка	1
18	A810160	Уплотнительное кольцо	1
20	J011025	Болт с шайбой	12
21	J011020	Болт с шайбой	18
23	8053499	Указатель уровня	1
23A	4100967	Болт	2
24	449558	Уплотнительная шайба	4
26	4209782	Шаровой клапан	2
27	94-1702	Адаптер	2
28	447483	Пробка	4
34	4259787	Выключатель уровень	1
35	4257159	Кронштейн	2
38	4250260	Датчик	1
39	4250261	Прокладка	1
42	2038923	Жгут проводов	1
43	4190273	Зажим	1
44	4190275	Зажим	9
45	J011020	Болт с шайбой	12
47	4336875	Кронштейн	3
49	2025971	Ступень	2
50	7032207	Поручень	1
51	7030824	Поручень	1
52	J021230	Болт с шайбой	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
