Основные гидролинии (1) — HITACHI EX750-5

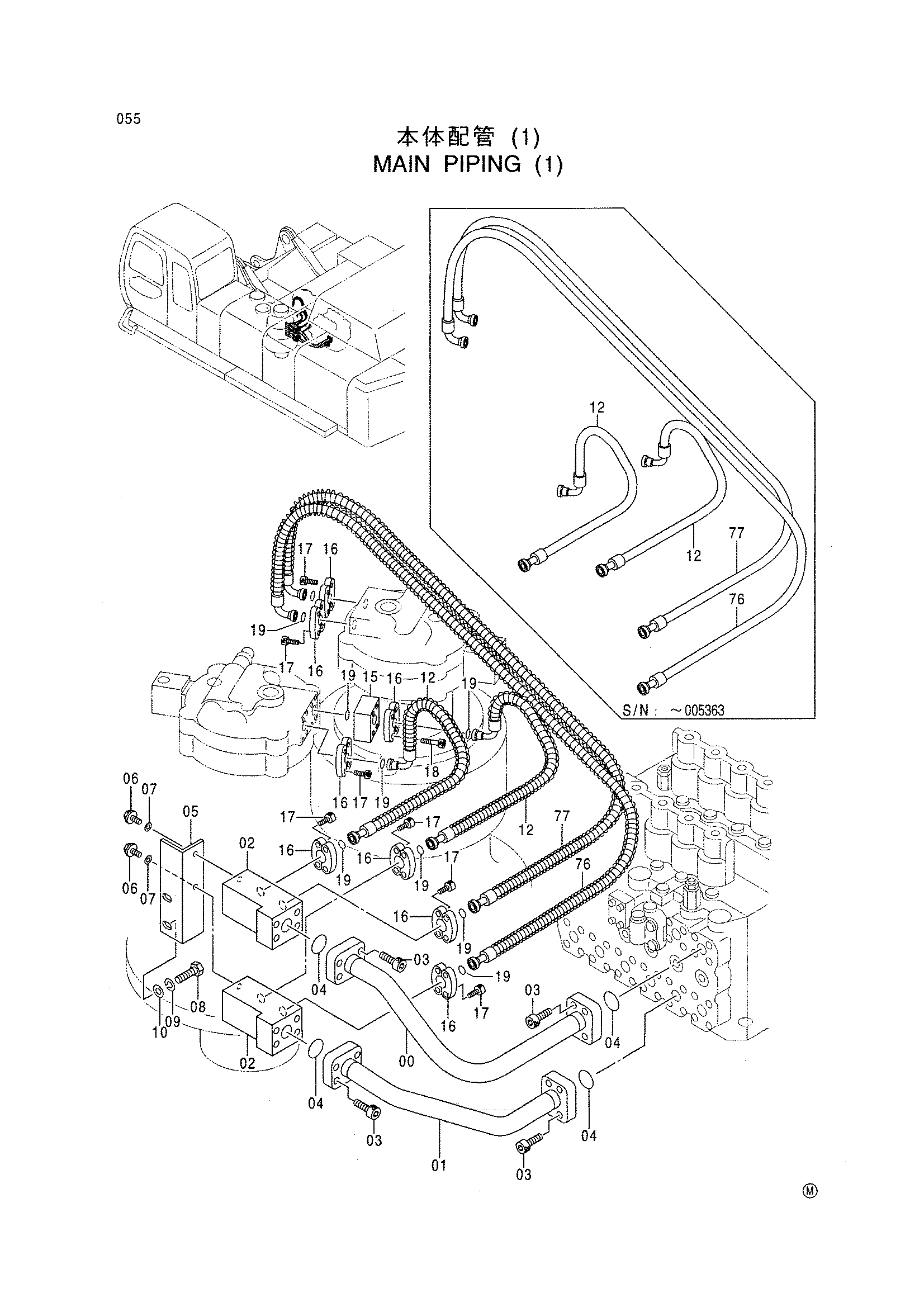

Заводская схема «Основные гидролинии (1)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8066895 | Трубка | 1 |
| 01 | 8066897 | Трубка | 1 |
| 02 | 3076898 | Блок | 2 |
| 03 | M341445 | Болт с внутренним шестигранником | 16 |
| 04 | 4508805 | Уплотнительное кольцо | 4 |
| 05 | 4221013 | Опора | 1 |
| 06 | J011225 | Болт с шайбой | 2 |
| 07 | 4249324 | Шайба | 2 |
| 08 | J901632 | Болт | 2 |
| 09 | A590916 | Пружинная шайба | 2 |
| 10 | 4087197 | Шайба | 2 |
| 12 | 4372521 замена: 4432993 | Шланг | 2 |
| 12 | 4432993 замена: 4441708 | Шланг | 2 |
| 12 | 4441708 | Шланг | 2 |
| 15 | 4374146 | Блок | 1 |
| 16 | 986910 | Разъёмный фланец | 16 |
| 17 | M341028 | Болт с внутренним шестигранником | 28 |
| 18 | M341071 | Болт с внутренним шестигранником | 4 |
| 19 | 971489 | Уплотнительное кольцо | 9 |
| 76 | 4332813 замена: 4432994 | Шланг | 1 |
| 76 | 4432994 замена: 4441710 | Шланг | 1 |
| 76 | 4441710 | Шланг | 1 |
| 77 | 4332815 замена: 4432995 | Шланг | 1 |
| 77 | 4432995 замена: 4441711 | Шланг | 1 |
| 77 | 4441711 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
