Трубопроводы системы смазки (удлинённый рукоять) — HITACHI EX750-5

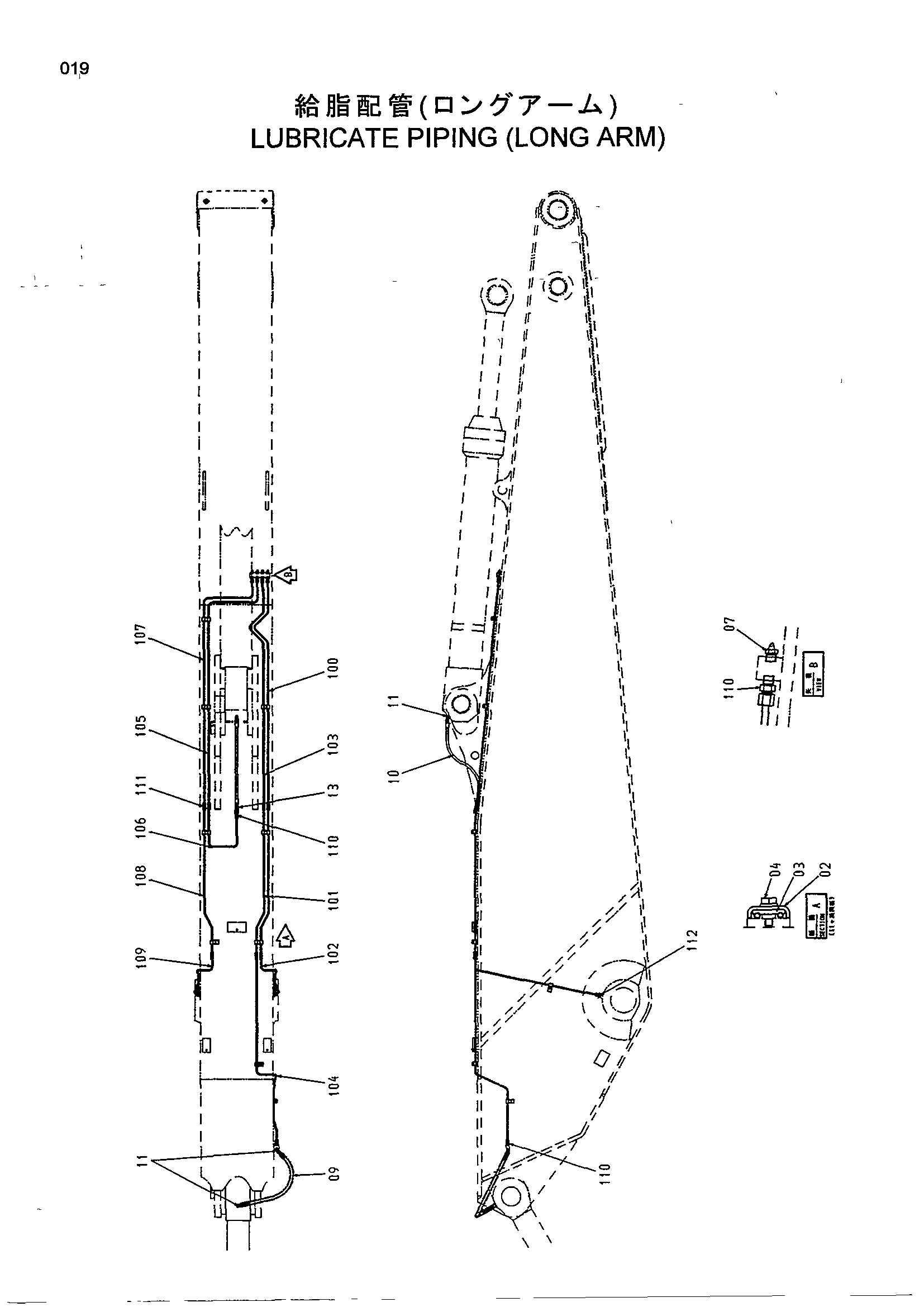

Заводская схема «Трубопроводы системы смазки (удлинённый рукоять)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9736422 | Хомут | 11 |
| 03 | 4269657 | Резиновая прокладка | 11 |
| 04 | J011030 | Болт с шайбой | 11 |
| 07 | J75482 | Пресс-маслёнка | 4 |
| 09 | 4401954 | Шланг | 1 |
| 10 | 4325548 | Шланг | 1 |
| 11 | 4154655 | Угловой штуцер | 3 |
| 13 | 4154651 | Адаптер | 1 |
| 100 | 4257939 | Трубка | 1 |
| 101 | 4257940 | Трубка | 2 |
| 102 | 3051199 | Трубка | 1 |
| 103 | 4257941 | Трубка | 1 |
| 104 | 3089081 | Трубка | 1 |
| 105 | 4257943 | Трубка | 1 |
| 106 | 4257944 | Трубка | 1 |
| 107 | 4257945 | Трубка | 1 |
| 108 | 4257946 | Трубка | 1 |
| 109 | 3051200 | Трубка | 1 |
| 110 | 4130169 | Пресс-маслёнка | 6 |
| 111 | 4130192 | Пресс-маслёнка | 7 |
| 112 | 4130168 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
