Обратные трубопроводы (2) — HITACHI EX750-5

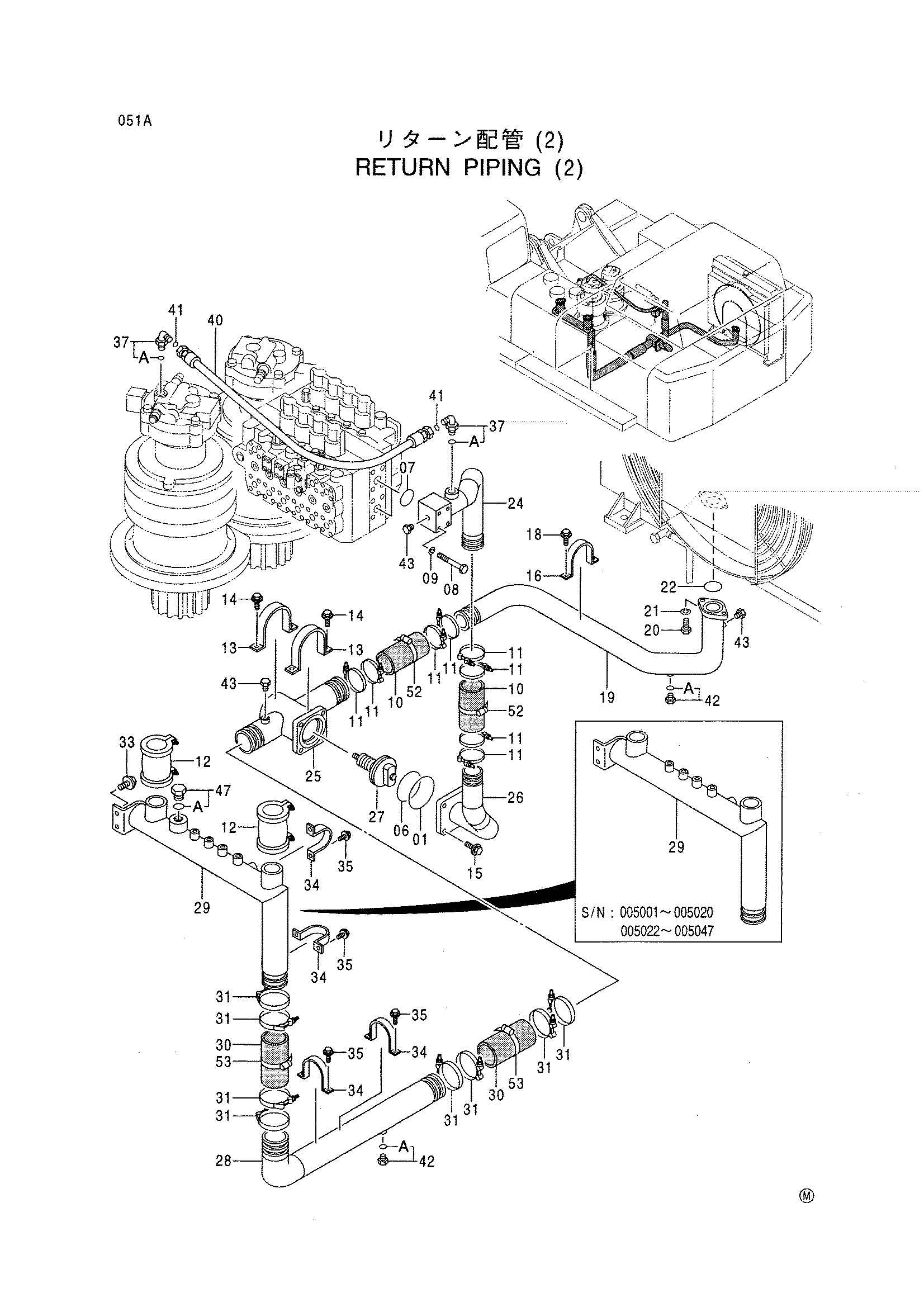

Заводская схема «Обратные трубопроводы (2)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A811145 | Уплотнительное кольцо | 1 |
| 06 | A811115 | Уплотнительное кольцо | 1 |
| 07 | A811060 | Уплотнительное кольцо | 1 |
| 08 | J901204 | Болт | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | 4099119 | Резиновый шланг | 2 |
| 11 | 4263765 | Хомут шланга | 8 |
| 12 | 4071215 | Муфта | 2 |
| 13 | 4246954 | Хомут трубки | 2 |
| 14 | J011230 | Болт с шайбой | 4 |
| 15 | J011240 | Болт с шайбой | 4 |
| 16 | 4000909 | Хомут трубки | 1 |
| 18 | J011030 | Болт с шайбой | 2 |
| 19 | 7029099 | Трубка | 1 |
| 20 | J901445 | Болт | 2 |
| 21 | A590914 | Пружинная шайба | 2 |
| 22 | A810075 | Уплотнительное кольцо | 1 |
| 24 | 7029096 | Трубка | 1 |
| 25 | 7029098 | Корпус | 1 |
| 26 | 7029100 | Трубка | 1 |
| 27 | 4235827 замена: 4433091 | Клапан | 1 |
| 27 | 4433091 | Клапан | 1 |
| 28 | 8060056 | Трубка | 1 |
| 29 | 7029101 замена: 7033562 | Трубка | 1 |
| 29 | 7029101 замена: 4154693 | Трубка | 1 |
| 29 | 7033562 | Трубка | 1 |
| 29 | 7033562 | Трубка | 1 |
| 30 | 4109378 | Резиновый шланг | 2 |
| 31 | 4263766 | Хомут шланга | 8 |
| 33 | J011020 | Болт с шайбой | 2 |
| 34 | 4000910 | Хомут трубки | 4 |
| 35 | J011025 | Болт с шайбой | 8 |
| 37 | 4198799 | Угловой штуцер | 2 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 4332392 | Шланг | 1 |
| 41 | 4187328 | Уплотнительное кольцо | 2 |
| 42 | 4093624 | Пробка | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 446536 | Пробка | 3 |
| 47 | 4154693 | Пробка | 1 |
| 47 | 4154693 | Пробка | 1 |
| 47A | 970860 | Уплотнительное кольцо | 1 |
| 47A | 970860 | Уплотнительное кольцо | 1 |
| 52 | 4503469 | Хомут шланга | 2 |
| 53 | 4507397 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
