Направляющее колесо — HITACHI EX750-5

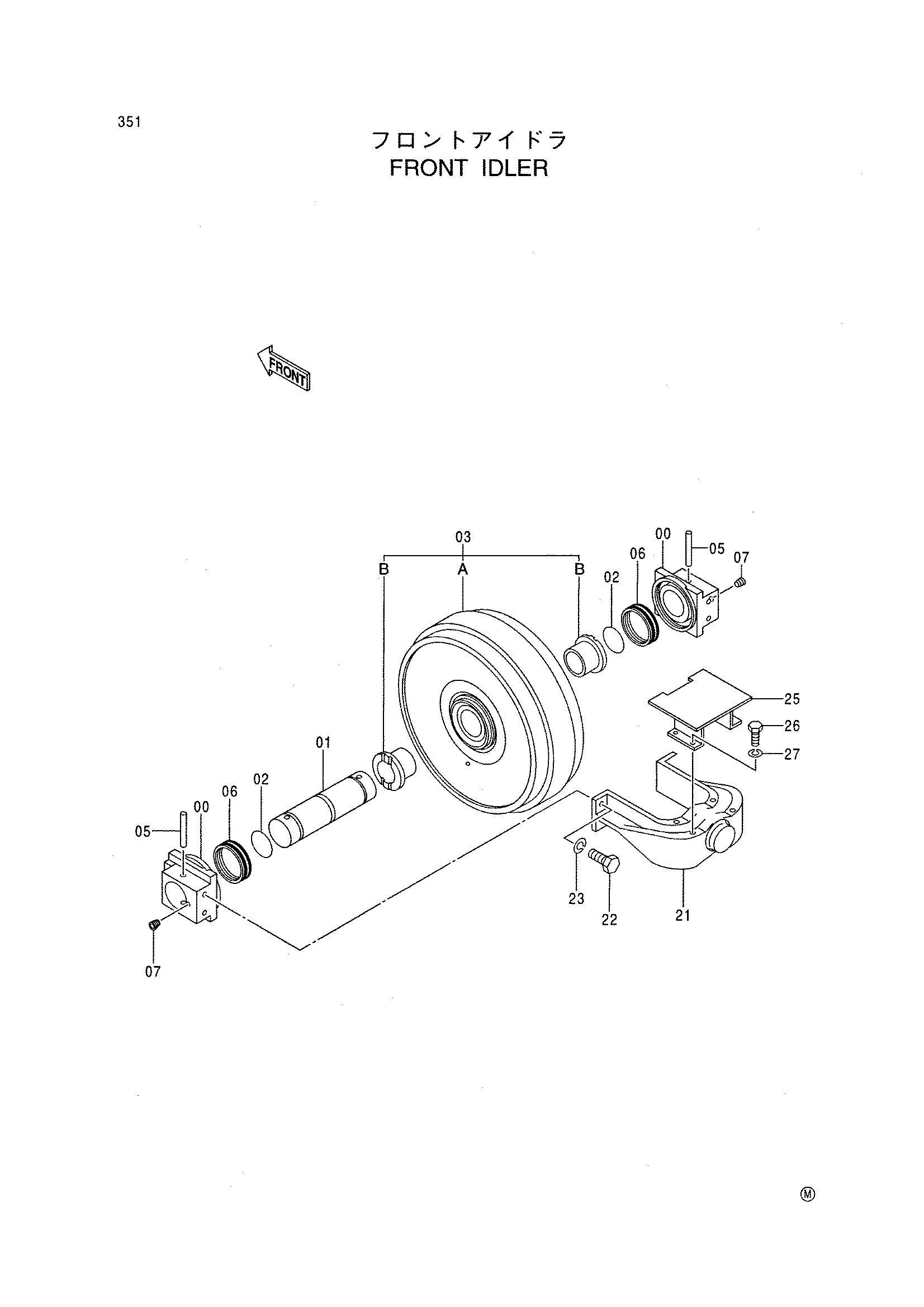

Заводская схема «Направляющее колесо» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9134273 замена: 4387660 | Направляющее колесо в сборе | 2 | |
| 00-0 | 9134272 замена: 2044033 | Направляющее колесо в сборе | 1 |
| 00 | 1020509 замена: 2044336 | Подшипник | 2 |
| 01 | 2035972 замена: 3086366 | Мост | 1 |
| 02 | 992446 замена: 3086367 | Уплотнительное кольцо | 2 |
| 03 | 9134108 замена: 3086368 | Направляющее колесо | 1 |
| 03A | 6014404 замена: 2044035 | Направляющее колесо | 1 |
| 03B | 2040431 замена: 3086369 | Втулка | 2 |
| 05 | 4215452 замена: 3086370 | Палец | 2 |
| 06 | 4345581 замена: 3086371 | Комплект уплотнений | 2 |
| 07 | 94-2011 | Пробка | 2 |
| 21 | 2035974 замена: 2044036 | Вилка | 1 |
| 22 | J912460 | Болт | 4 |
| 23 | A590924 | Пружинная шайба | 4 |
| 25 | 8057897 замена: 3086372 | Защитный кожух | 1 |
| 26 | J901230 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 4387660 замена: 4433229 | Направляющее колесо в сборе | 2 | |
| 4433229 | Направляющее колесо в сборе | 2 | |
| 00-0 | 2044033 замена: 4436682 | Направляющее колесо в сборе | 1 |
| 00-0 | 4436682 | Направляющее колесо в сборе | 1 |
| 00 | 2044336 замена: 4436680 | Подшипник | 2 |
| 00 | 4436680 | Подшипник | 2 |
| 01 | 3086366 | Мост | 1 |
| 02 | 3086367 | Уплотнительное кольцо | 2 |
| 03 | 3086368 | Направляющее колесо | 1 |
| 03A | 2044035 | Направляющее колесо | 1 |
| 03B | 3086369 | Втулка | 2 |
| 05 | 3086370 | Палец | 2 |
| 06 | 3086371 | Комплект уплотнений | 2 |
| 07 | 94-2011 | Пробка | 2 |
| 21 | 2044036 | Вилка | 1 |
| 22 | J912460 | Болт | 4 |
| 23 | A590924 | Пружинная шайба | 4 |
| 25 | 3086372 | Защитный кожух | 1 |
| 26 | J901230 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
