Пилотные гидролинии (4-1) — HITACHI EX750-5

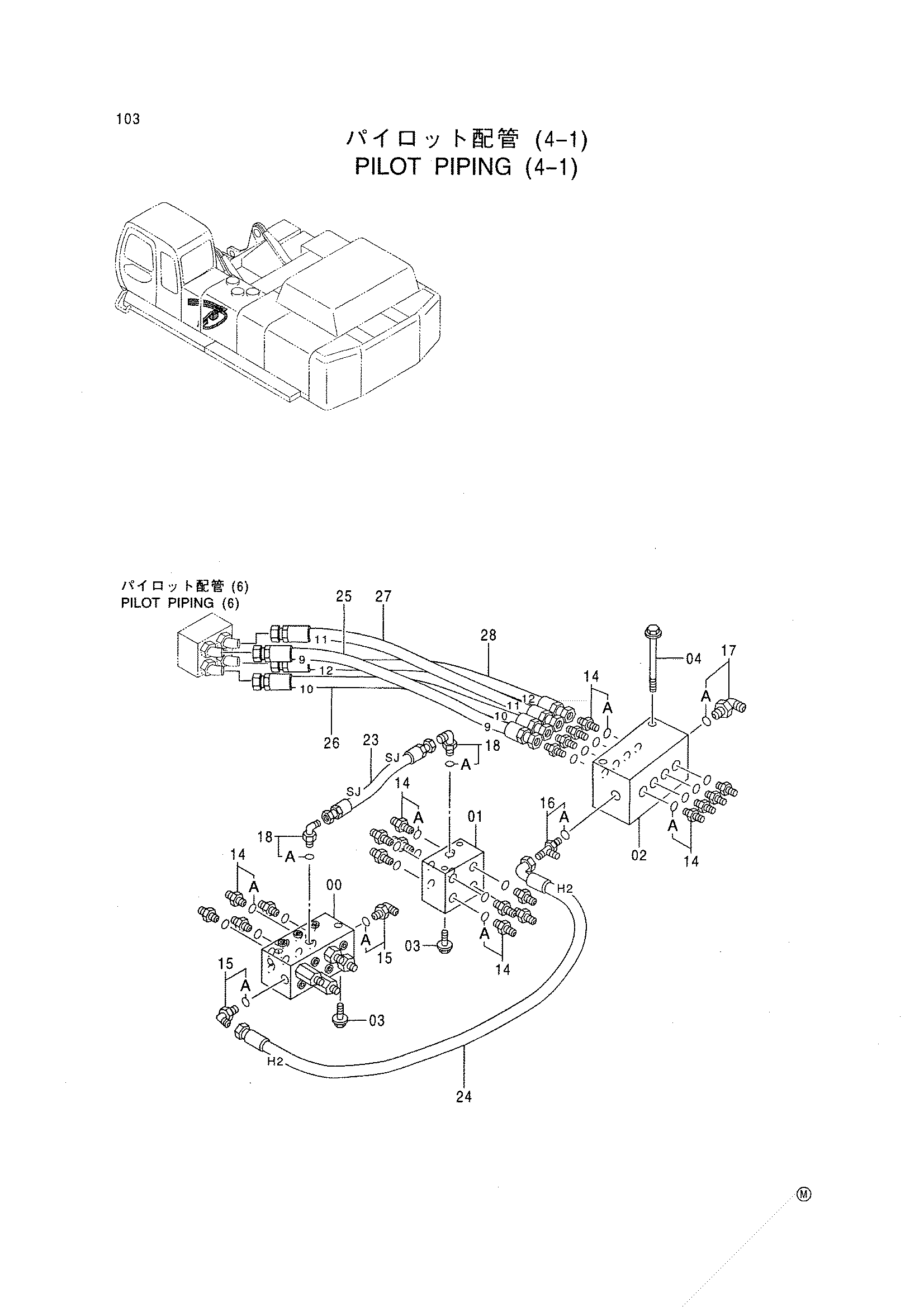

Заводская схема «Пилотные гидролинии (4-1)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4377649 | Клапан регулировочный | 1 |
| 01 | 4254613 | Челночный клапан | 1 |
| 02 | 4335088 | Клапан регулировочный | 1 |
| 03 | J020816 | Болт с шайбой | 4 |
| 04 | 4305337 | Болт с шайбой | 2 |
| 14 | 4200466 | Адаптер | 20 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4296066 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4200471 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4154670 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4366752 | Шланг | 1 |
| 24 | 4375878 | Шланг | 1 |
| 25 | 4375836 | Шланг | 1 |
| 26 | 4375837 | Шланг | 1 |
| 27 | 4375838 | Шланг | 1 |
| 28 | 4375839 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
