Крусхинг машина общий трубопроводы детали (гидролинии рабочего оборудования) — HITACHI EX750-5

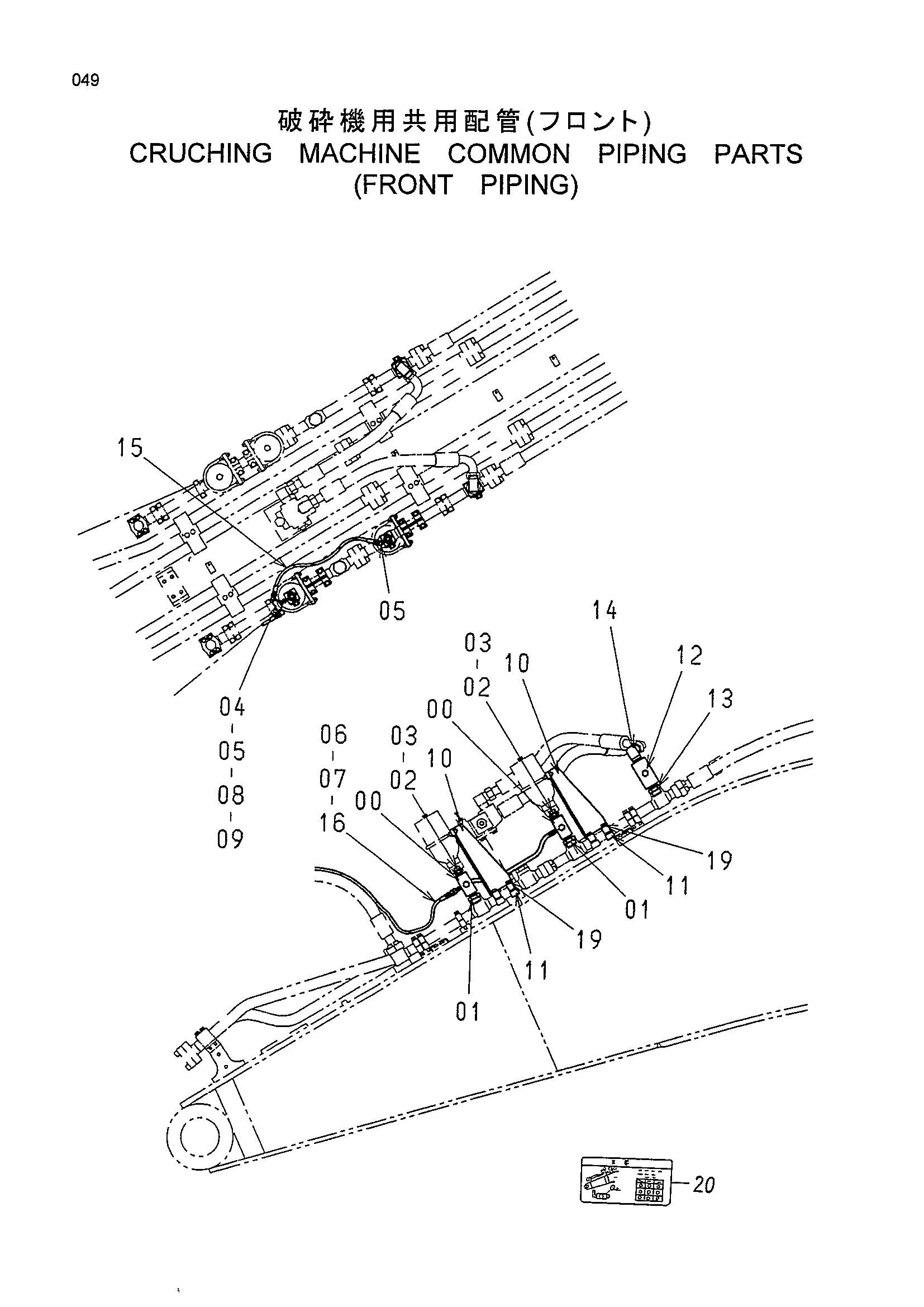

Заводская схема «Крусхинг машина общий трубопроводы детали (гидролинии рабочего оборудования)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4206361 | Запорный клапан | 2 |
| 01 | 4238877 | Адаптер | 2 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 02 | 4208244 | Адаптер | 2 |
| 03 | 4509181 | Уплотнительное кольцо | 2 |
| 04 | 4154656 | Угловой штуцер | 1 |
| 05 | 4154655 | Угловой штуцер | 2 |
| 06 | 4055312 | Ленточный зажим | 10 |
| 07 | 4133527 | Защитный кожух | 6 |
| 08 | 94-1701 | Адаптер | 1 |
| 09 | 94-0660 | Тройник | 1 |
| 10 | 8066873 | Кронштейн | 2 |
| 11 | 4317910 | Хомут трубки | 2 |
| 12 | 4447914 | Запорный клапан | 2 |
| 13 | 4238881 | Адаптер | 2 |
| 13A | 970860 | Уплотнительное кольцо | 1 |
| 14 | 4314059 | Угловой штуцер | 2 |
| 15 | 4247368 | Шланг | 1 |
| 16 | 4236742 | Шланг | 1 |
| 19 | J011255 | Болт с шайбой | 4 |
| 20 | 2042304 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
