Поршневой насос — HITACHI EX750-5

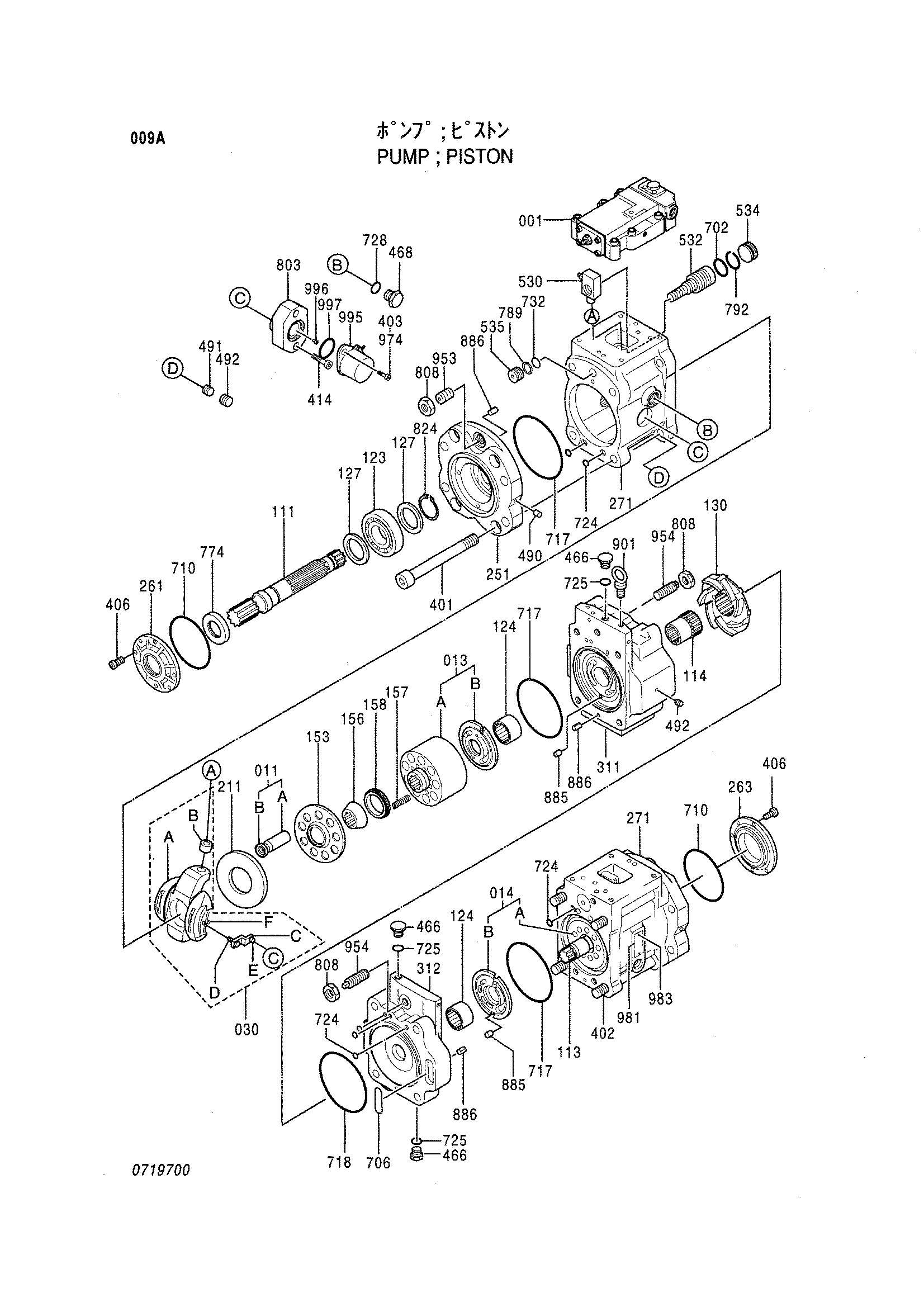

Заводская схема «Поршневой насос» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9168965 | Поршневой насос | 1 | |
| 001 | 4391503 | Регулятор | 2 |
| 011 | 4312157 замена: 0718001 | Поршень в сборе | 2 |
| 011 | 0718001 | Поршень в сборе | 2 |
| 013 | 0703001 | Гидроцилиндр. в сборе | 1 |
| 014 | 0703002 | Гидроцилиндр. в сборе | 1 |
| 030 | 0719701 | Пластина в сборе | 2 |
| 030D | 0703004 | Болт | 1 |
| 030E | 0218839 | Палец | 1 |
| 030F | 0703005 | Палец | 1 |
| 111 | 0703006 | Вал | 1 |
| 113 | 0703007 | Вал | 1 |
| 114 | 0703008 | Муфта | 1 |
| 123 | 0703009 | Подшипник | 2 |
| 124 | 0682303 | Игольчатый подшипник | 2 |
| 127 | 0339809 | Проставка | 4 |
| 130 | 0703010 | Боостер | 1 |
| 153 | 0682305 замена: 0718002 | Фиксатор | 2 |
| 153 | 0718002 | Фиксатор | 2 |
| 156 | 0682306 | Втулка | 2 |
| 157 | 0682307 | Пружина | 18 |
| 158 | 0682308 | Проставка | 2 |
| 211 | 0682309 | Пластина | 2 |
| 251 | 0703011 замена: 0719801 | Опора | 2 |
| 251 | 0703011 замена: 0738101 | Опора | 2 |
| 261 | 0682311 | Крышка | 1 |
| 263 | 0703012 | Крышка | 1 |
| 271 | 0703013 | Корпус насос | 2 |
| 311 | 0703014 | Крышка клапан | 1 |
| 312 | 0703015 | Крышка клапан | 1 |
| 401 | 0682316 | Болт с внутренним шестигранником | 4 |
| 402 | 0703016 | Болт с внутренним шестигранником | 4 |
| 403 | 0237902 | Болт с внутренним шестигранником | 2 |
| 406 | M340820 | Болт с внутренним шестигранником | 8 |
| 414 | 0150809 | Болт с внутренним шестигранником | 2 |
| 466 | 0236014 | Пробка | 3 |
| 468 | 0175233 | Пробка | 4 |
| 490 | 0263019 | Пробка | 31 |
| 491 | 0451027 | Винт | 4 |
| 492 | 0451028 | Пробка | 5 |
| 530 | 0703017 | Палец | 2 |
| 532 | 0682318 | Поршень серво | 2 |
| 534 | 0682319 | Ограничитель | 2 |
| 535 | 0682320 | Ограничитель | 2 |
| 702 | 4292386 | Уплотнительное кольцо | 2 |
| 706 | 0703018 | Уплотнительное кольцо | 1 |
| 710 | 0682321 | Уплотнительное кольцо | 2 |
| 717 | 0682322 | Уплотнительное кольцо | 4 |
| 718 | 0703019 | Уплотнительное кольцо | 1 |
| 724 | 0443801 | Уплотнительное кольцо | 19 |
| 725 | 4297379 | Уплотнительное кольцо | 3 |
| 728 | 0443408 | Уплотнительное кольцо | 4 |
| 732 | 0682324 | Уплотнительное кольцо | 2 |
| 774 | 0682325 | Масляное уплотнение | 1 |
| 789 | 0682326 | Опорное кольцо | 2 |
| 792 | 0682327 | Опорное кольцо | 2 |
| 803 | 4366339 | Блок | 2 |
| 808 | 0451038 | Гайка | 4 |
| 824 | 960323 | Стопорное кольцо | 2 |
| 885 | 0313404 | Палец | 2 |
| 886 | 4144353 | Пружинный штифт | 5 |
| 901 | 0177612 | Болт проушина | 2 |
| 953 | 0339847 | Винт | 2 |
| 954 | 0682328 | Установочный винт | 2 |
| 974 | 0451203 замена: 0451204 | Шайба | 2 |
| 974 | 0451204 | Шайба | 2 |
| 995 | 9102385 | Датчик угла | 1 |
| 996 | 4255077 | Пружина пластина | 1 |
| 997 | 4274371 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
