Гидролинии рабочего оборудования [стд.боом, HD стрела] — HITACHI EX750-5

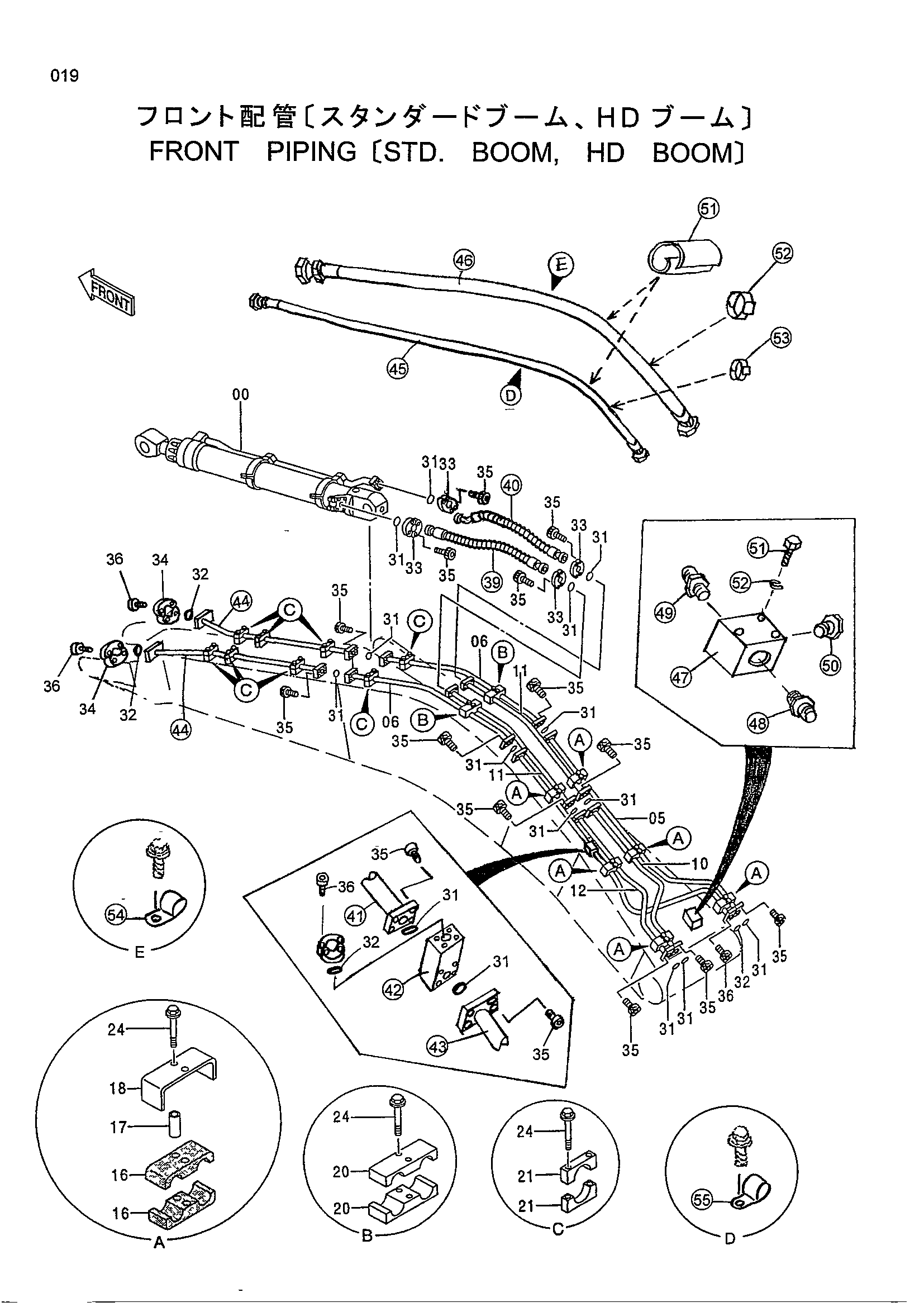

Заводская схема «Гидролинии рабочего оборудования [стд.боом, HD стрела]» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии рабочего оборудования [стд.боом, HD стрела] HITACHI EX750-5](/catalog-drawings/3f/3fa0d5bc-ec8d-44b4-85c9-4538af7203c1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 39 | 4412956 | Шланг | 1 |
| 40 | 4462738 | Шланг | 1 |
| 41 | 8085508 | Трубка | 1 |
| 42 | 3093116 | Блок | 1 |
| 43 | 8085507 | Трубка | 1 |
| 44 | 8085523 | Трубка | 2 |
| 45 | 4247349 | Шланг | 1 |
| 46 | 4461537 | Шланг | 1 |
| 47 | 3065592 | Блок | 1 |
| 48 | 4042035 | Адаптер | 1 |
| 49 | 4250083 | Адаптер | 1 |
| 50 | 4154693 | Пробка | 1 |
| 51 | 4155962 | Резиновая прокладка | 8 |
| 52 | 4351924 | Хомут шланга | 8 |
| 53 | 4399809 | Хомут шланга | 8 |
| 54 | 4190291 | Зажим | 8 |
| 55 | 4190253 | Зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
