Двойной топливный фильтр (1) — HITACHI EX750-5

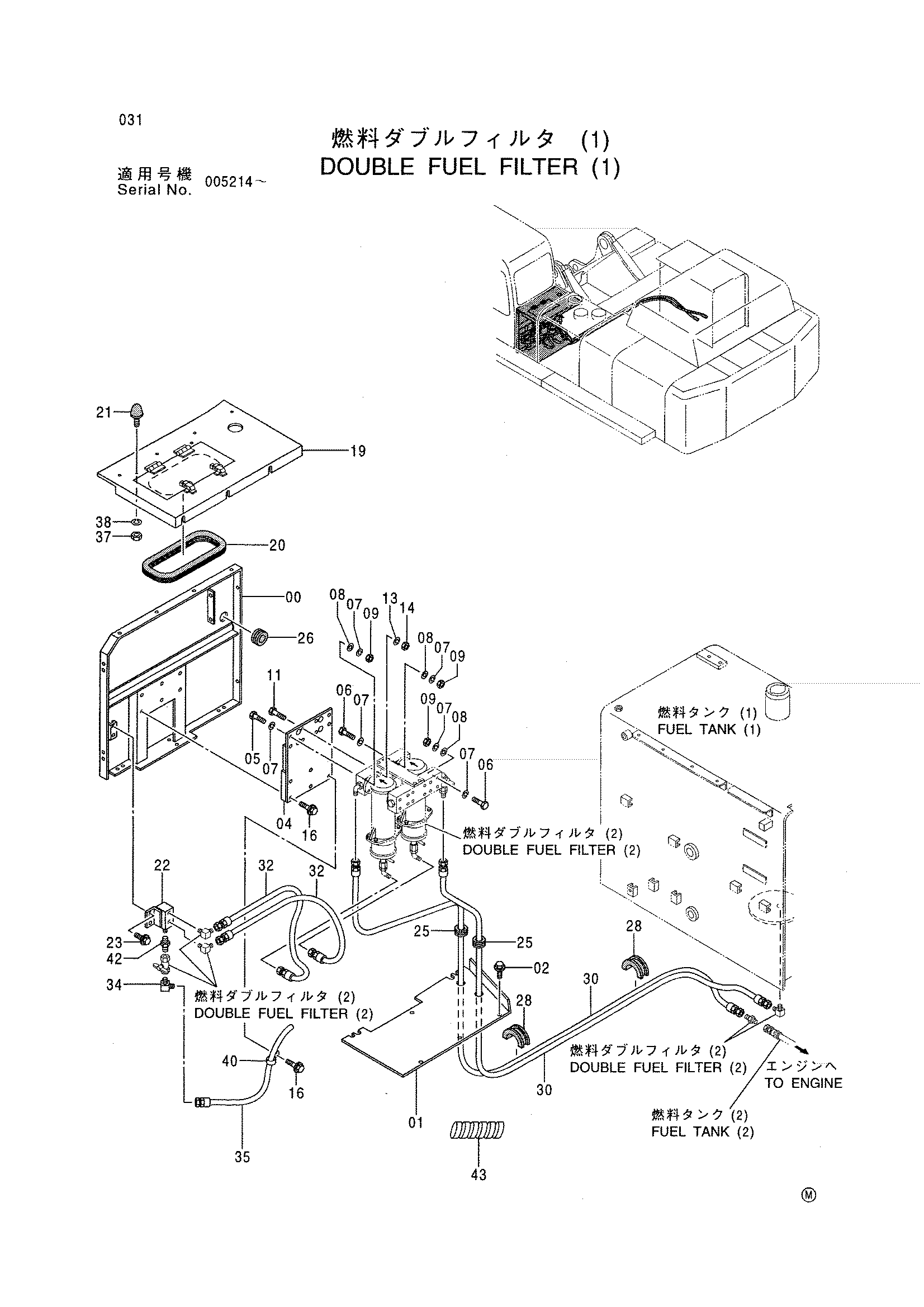

Заводская схема «Двойной топливный фильтр (1)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036309 | Крышка | 1 |
| 01 | 3085403 | Крышка | 1 |
| 02 | J021040 | Болт с шайбой | 6 |
| 04 | 8074866 | Кронштейн | 1 |
| 05 | J901090 | Болт | 4 |
| 06 | J901080 | Болт | 12 |
| 07 | A590910 | Пружинная шайба | 32 |
| 08 | A590110 | Плоская шайба | 16 |
| 09 | J950010 | Гайка | 16 |
| 11 | J901280 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | J950012 | Гайка | 4 |
| 16 | J021270 | Болт с шайбой | 6 |
| 19 | 7036321 | Крышка | 1 |
| 20 | 4281004 | Резиновая прокладка | 1 |
| 21 | 4204586 | Ограничитель | 2 |
| 22 | 9751842 | Блок | 1 |
| 23 | J021030 | Болт с шайбой | 2 |
| 25 | 4211059 | Резиновая втулка | 2 |
| 26 | 998720 | Резиновая втулка | 1 |
| 28 | 4394388 | Резиновая втулка | 2 |
| 30 | 4417964 | Шланг | 2 |
| 32 | 4413893 | Шланг | 2 |
| 34 | 94-1404 | Угловой штуцер | 1 |
| 35 | 4413894 | Шланг | 1 |
| 37 | J950010 | Гайка | 2 |
| 38 | A590910 | Пружинная шайба | 2 |
| 40 | 4190264 | Зажим | 1 |
| 42 | 94-1704 | Адаптер | 1 |
| 43 | 4133527 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
