Удлинённый рукоять 5.4M — HITACHI EX750-5

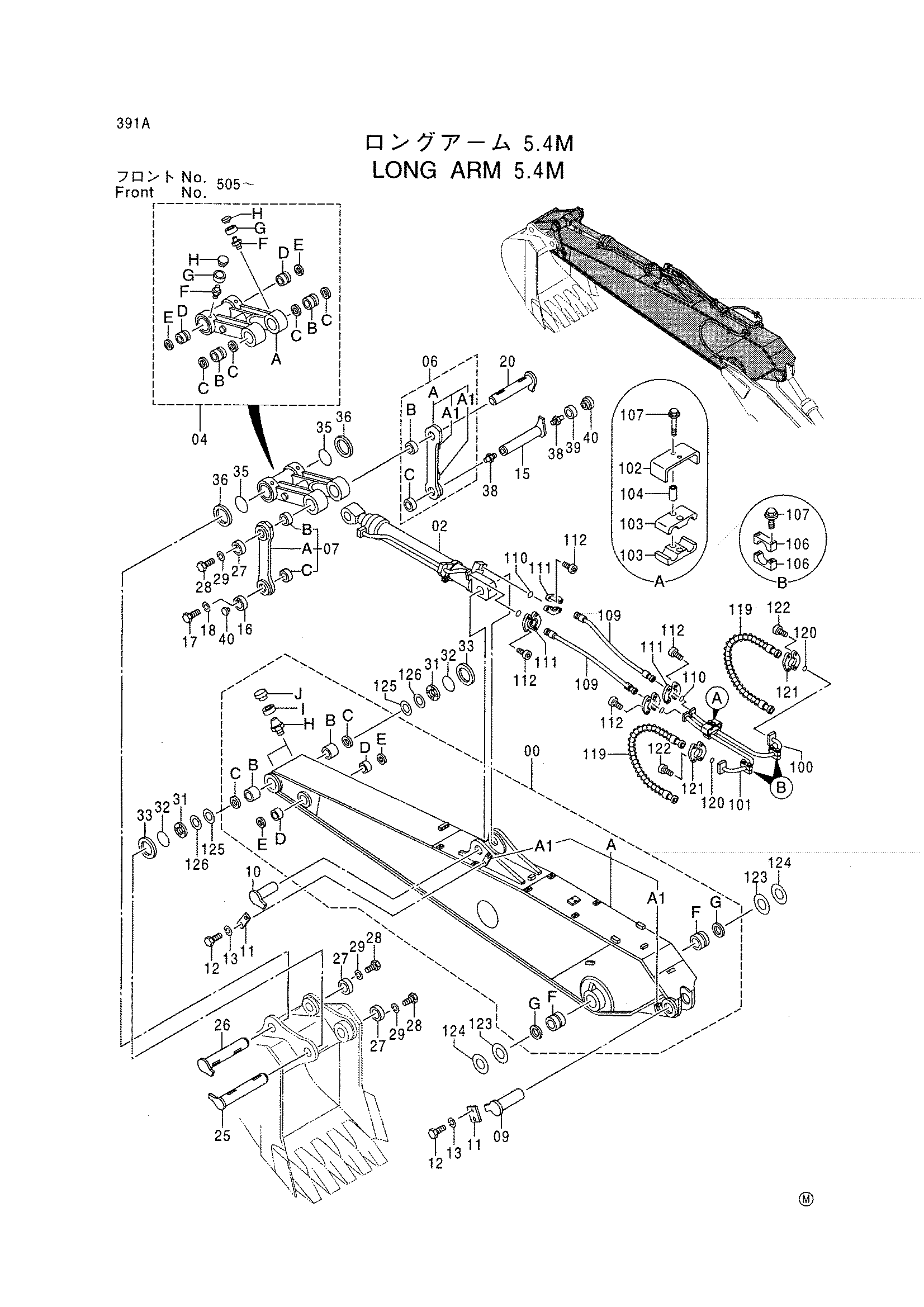

Заводская схема «Удлинённый рукоять 5.4M» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9169577 | Рукоять в сборе | 1 |
| 00A | 5005880 | Рукоять | 1 |
| 00A1 | 4379221 | Ограничитель | 2 |
| 00B | 4400637 | Втулка | 2 |
| 00C | 4251752 | Пылезащитное уплотнение | 2 |
| 00D | 4267257 | Втулка | 2 |
| 00E | 4267832 | Пылезащитное уплотнение | 2 |
| 00F | 4218719 | Втулка | 2 |
| 00G | 4251766 | Пылезащитное уплотнение | 2 |
| 00H | J75481 | Пресс-маслёнка | 2 |
| 00I | 4130686 | Втулка | 2 |
| 00J | 4105912 | Колпачок | 2 |
| 02 | 4397518 | Гидроцилиндр ковша | 1 |
| 04 | 9138476 | Тяга A в сборе | 1 |
| 04A | 7029621 | Тяга A | 1 |
| 04B | 4267258 | Втулка | 2 |
| 04C | 4251752 | Пылезащитное уплотнение | 4 |
| 04D | 4267259 | Втулка | 2 |
| 04E | 4251212 | Пылезащитное уплотнение | 2 |
| 04F | J75481 | Пресс-маслёнка | 4 |
| 04G | 4130686 | Втулка | 4 |
| 04H | 4105912 | Колпачок | 4 |
| 06 | 9098931 | Тяга B(правый) в сборе | 1 |
| 06A | 8049683 | Тяга B(правый) | 1 |
| 06A1 | 4267253 | Ограничитель | 2 |
| 06B | 4246293 | Втулка | 1 |
| 06C | 4267756 | Втулка | 1 |
| 07 | 9098932 | Ринк B(левый) в сборе | 1 |
| 07A | 8049684 | Тяга B(левый) | 1 |
| 07B | 4246293 | Втулка | 1 |
| 07C | 4267756 | Втулка | 1 |
| 09 | 8067795 | Палец | 1 |
| 10 | 8049685 | Палец | 1 |
| 11 | 4122729 | Пластина | 2 |
| 12 | J912045 | Болт | 4 |
| 13 | A590920 | Пружинная шайба | 4 |
| 15 | 8049686 | Палец | 1 |
| 16 | 4267254 | Ограничитель | 1 |
| 17 | M111645 | Болт | 3 |
| 18 | A590916 | Пружинная шайба | 3 |
| 20 | 8049687 | Палец | 1 |
| 25 | 8072004 | Палец | 1 |
| 26 | 8049689 | Палец | 1 |
| 27 | 4393378 | Ограничитель | 3 |
| 28 | M111645 | Болт | 9 |
| 29 | A590916 | Пружинная шайба | 9 |
| 31 | 4267235 | Упорная пластина | 2 |
| 32 | 4087732 | Уплотнительное кольцо | 2 |
| 33 | 4267255 | Кольцо | 2 |
| 35 | 4074009 | Уплотнительное кольцо | 2 |
| 36 | 4148825 | Кольцо | 2 |
| 38 | J75481 | Пресс-маслёнка | 2 |
| 39 | 4130686 | Втулка | 1 |
| 40 | 4105912 | Колпачок | 2 |
| 100 | 8048381 | Трубка R | 1 |
| 101 | 8048382 | Трубка L | 1 |
| 102 | 4304481 | Хомут трубки | 1 |
| 103 | 4337125 | Хомут | 2 |
| 104 | 4304539 | Проставка | 2 |
| 106 | 4334364 | Хомут трубки | 4 |
| 107 | J011285 | Болт с шайбой | 6 |
| 109 | 4242436 | Шланг | 2 |
| 110 | 4508805 | Уплотнительное кольцо | 4 |
| 111 | 4089703 | Разъёмный фланец | 8 |
| 112 | M341445 | Болт с внутренним шестигранником | 16 |
| 119 | 4373644 | Шланг | 2 |
| 120 | 4508805 | Уплотнительное кольцо | 2 |
| 121 | 4089703 | Разъёмный фланец | 4 |
| 122 | 4146848 | Болт с внутренним шестигранником | 8 |
| 123 | 4191277 | Регулировочная шайба 1.0 | 2 |
| 124 | 4185490 | Регулировочная шайба 2.3 | 1 |
| 125 | 4139196 | Регулировочная шайба 1.0 | 2 |
| 126 | 4139197 | Регулировочная шайба 1.6 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
