Погрузчик трубопроводы системы смазки (стрела) — HITACHI EX750-5

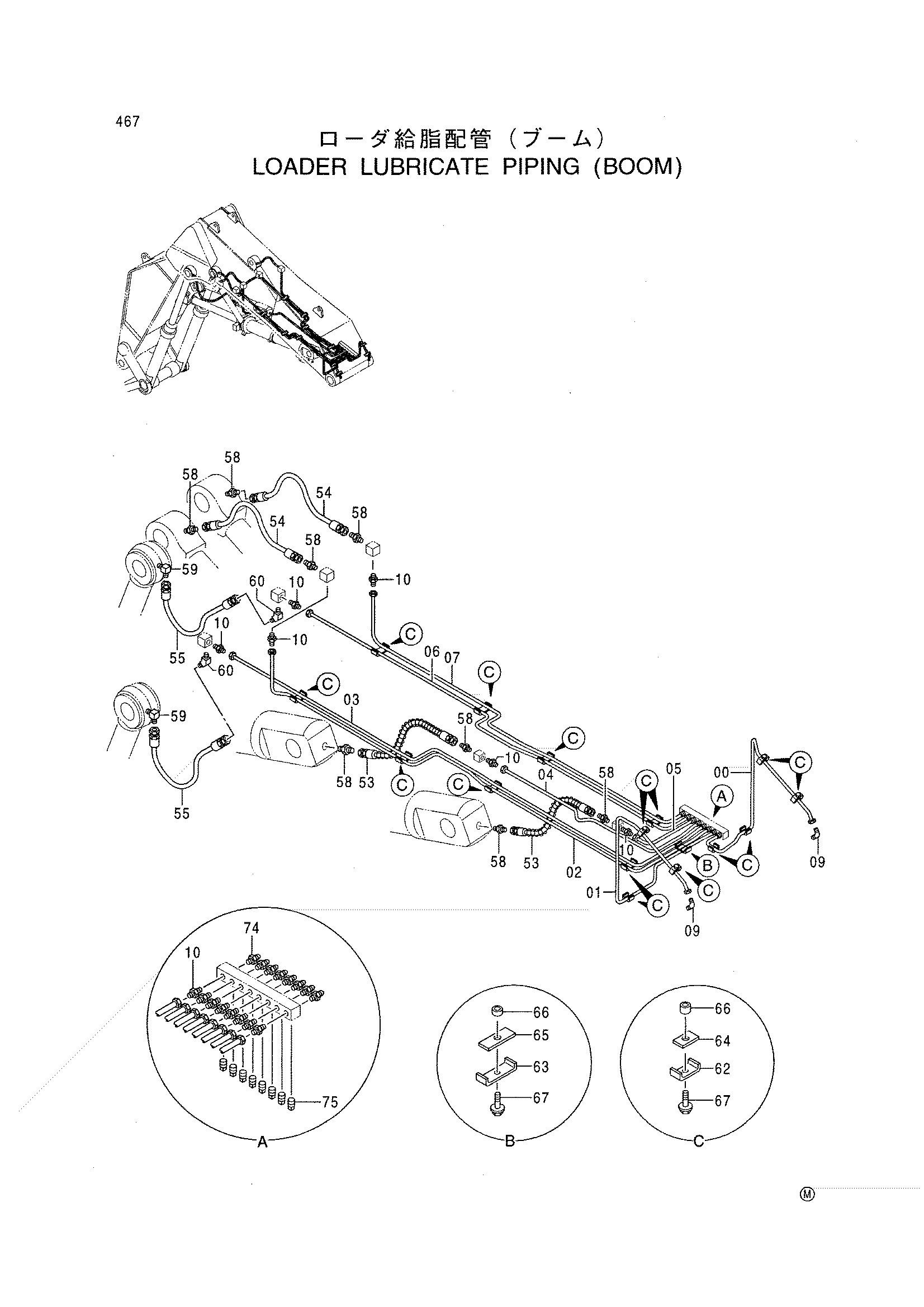

Заводская схема «Погрузчик трубопроводы системы смазки (стрела)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4250910 | Трубка | 1 |
| 01 | 3048590 | Трубка | 1 |
| 02 | 3055422 | Трубка | 1 |
| 03 | 4272300 | Трубка | 1 |
| 04 | 4272456 | Трубка | 1 |
| 05 | 4250913 | Трубка | 1 |
| 06 | 4272299 | Трубка | 1 |
| 07 | 3055423 | Трубка | 1 |
| 09 | 4130175 | Штуцер трубки | 2 |
| 10 | 4130169 | Штуцер трубки | 14 |
| 53 | 4367713 | Шланг | 2 |
| 54 | 4367712 | Шланг | 2 |
| 55 | 4367714 | Шланг | 2 |
| 58 | 94-1301 | Адаптер | 8 |
| 59 | 94-1401 | Угловой штуцер | 2 |
| 60 | 94-1501 | Угловой штуцер | 2 |
| 62 | 4269656 | Хомут | 16 |
| 63 | 4273720 | Хомут | 1 |
| 64 | 4269657 | Резиновая прокладка | 16 |
| 65 | 4273721 | Резиновая прокладка | 1 |
| 66 | 4269658 | Проставка | 17 |
| 67 | J011030 | Болт с шайбой | 17 |
| 74 | J75482 | Пресс-маслёнка | 8 |
| 75 | 94-2022 | Пробка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
