Всасывающие трубопроводы — HITACHI EX750-5

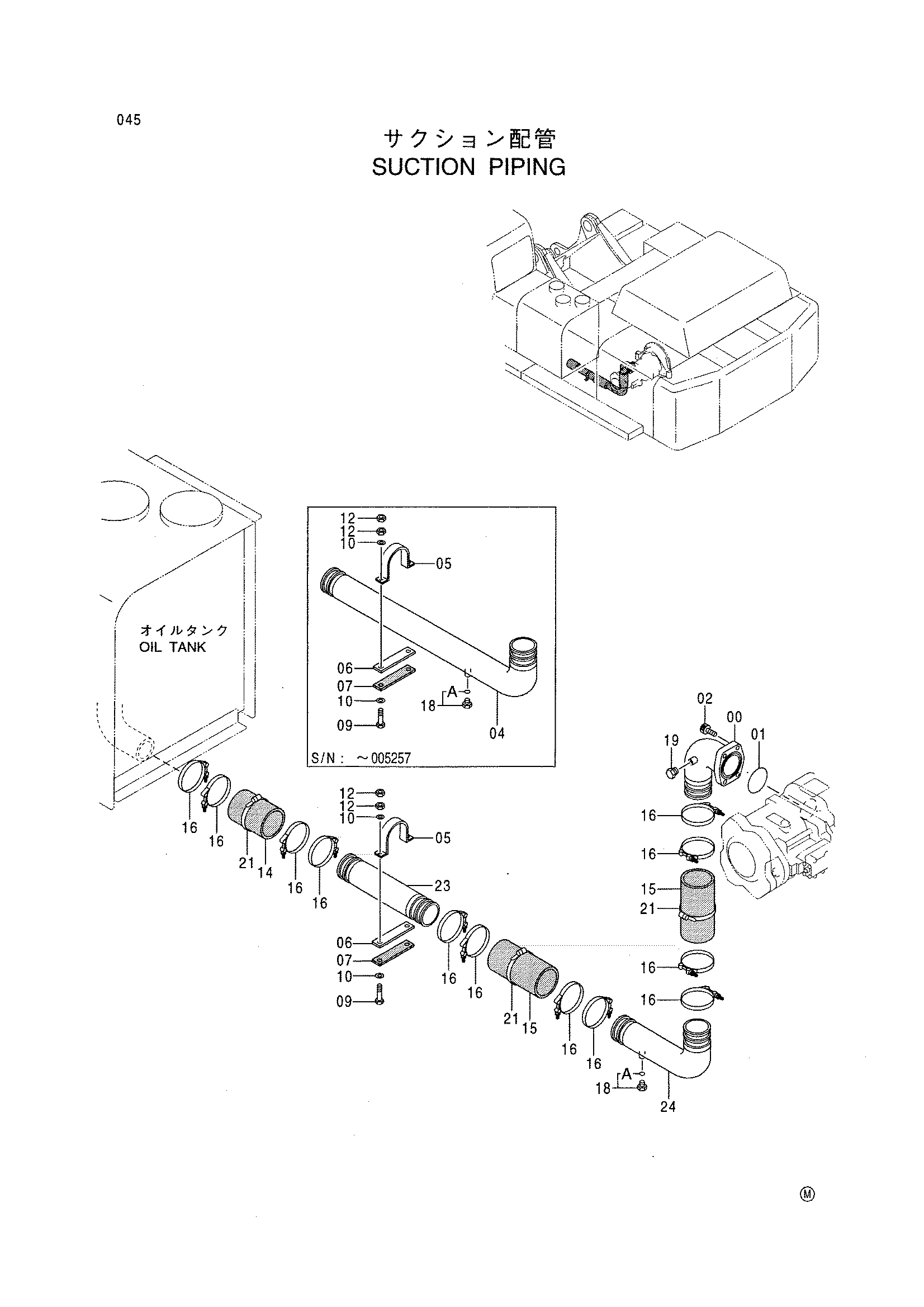

Заводская схема «Всасывающие трубопроводы» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029074 замена: 8075118 | Трубка | 1 |
| 00 | 8075118 | Трубка | 1 |
| 01 | A810100 | Уплотнительное кольцо | 1 |
| 02 | M341650 | Болт с внутренним шестигранником | 4 |
| 04 | 8060058 замена: 4352665 | Трубка | 1 |
| 04 | 8060058 замена: 4282488 | Трубка | 1 |
| 04 | 8060058 замена: 4512716 | Трубка | 1 |
| 04 | 8060058 замена: 3086591 | Трубка | 1 |
| 04 | 8060058 замена: 8076922 | Трубка | 1 |
| 05 | 4186854 | Хомут трубки | 1 |
| 06 | 4359496 | Пластина | 1 |
| 07 | 4359497 | Пластина резиновый | 1 |
| 09 | J901070 | Болт | 2 |
| 10 | J222010 | Шайба | 4 |
| 12 | J950010 | Гайка | 4 |
| 14 | 4193871 | Резиновый шланг | 1 |
| 15 | 4352665 | Резиновый шланг | 1 |
| 15 | 4352665 | Резиновый шланг | 2 |
| 16 | 4282488 | Хомут шланга | 8 |
| 16 | 4282488 | Хомут шланга | 12 |
| 18 | 4093624 | Пробка | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 446536 | Пробка | 1 |
| 21 | 4512716 | Хомут шланга | 2 |
| 21 | 4512716 | Хомут шланга | 3 |
| 23 | 3086591 | Трубка | 1 |
| 24 | 8076922 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
