Пилотные гидролинии (2) [погрузчик] — HITACHI EX750-5

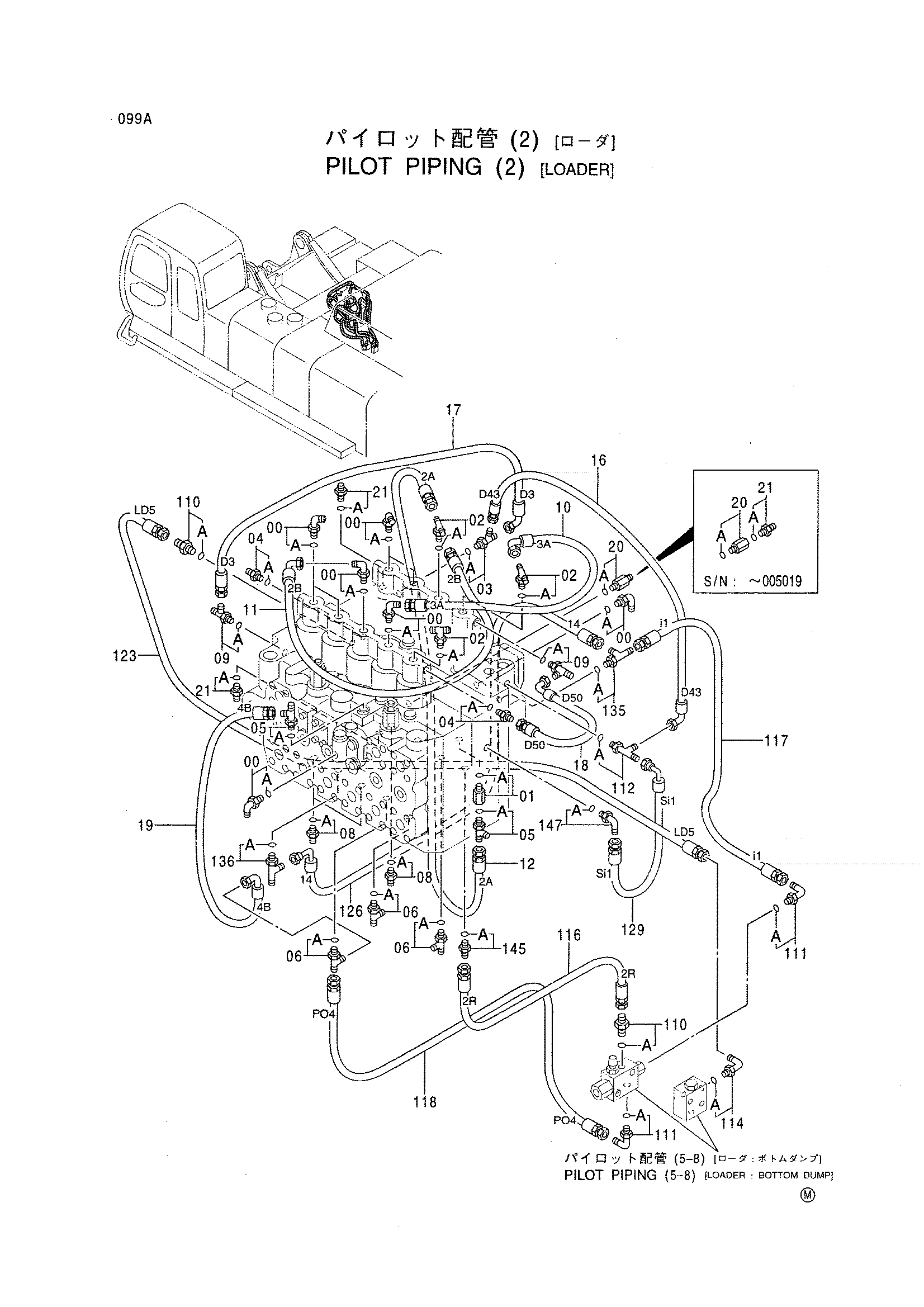

Заводская схема «Пилотные гидролинии (2) [погрузчик]» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (2) [погрузчик] HITACHI EX750-5](/catalog-drawings/f5/f567da3d-e9ae-4e1f-a4af-db53fb8d2670.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154671 | Угловой штуцер | 8 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4202564 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4208472 | Тройник | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4203171 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200465 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4207300 | Тройник | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4205363 | Тройник | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200466 | Адаптер | 3 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4219346 | Тройник | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4367006 | Шланг | 1 |
| 11 | 4375877 | Шланг | 1 |
| 12 | 4375855 | Шланг | 1 |
| 16 | 4375873 | Шланг | 1 |
| 17 | 4375874 | Шланг | 1 |
| 18 | 4364565 | Шланг | 1 |
| 19 | 4375883 | Шланг | 1 |
| 20 | 4202564 | Адаптер | 1 |
| 20 | 4223934 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200467 | Адаптер | 3 |
| 21 | 4200467 | Адаптер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 110 | 4200467 | Адаптер | 2 |
| 110A | 957366 | Уплотнительное кольцо | 1 |
| 111 | 4156434 | Угловой штуцер | 2 |
| 111A | 957366 | Уплотнительное кольцо | 1 |
| 112 | 4203171 | Тройник | 1 |
| 112A | 957366 | Уплотнительное кольцо | 1 |
| 114 | 4156434 | Угловой штуцер | 1 |
| 114A | 957366 | Уплотнительное кольцо | 1 |
| 116 | 4318026 | Шланг | 1 |
| 117 | 4366742 | Шланг | 1 |
| 118 | 4369201 | Шланг | 1 |
| 123 | 4367002 | Шланг | 1 |
| 126 | 4375561 | Шланг | 1 |
| 129 | 4378868 | Шланг | 1 |
| 135 | 4207300 | Тройник | 1 |
| 135A | 957366 | Уплотнительное кольцо | 1 |
| 136 | 4205363 | Тройник | 1 |
| 136A | 4509180 | Уплотнительное кольцо | 1 |
| 145 | 4200466 | Адаптер | 1 |
| 145A | 4509180 | Уплотнительное кольцо | 1 |
| 147 | 4154670 | Угловой штуцер | 1 |
| 147A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
