Основные гидролинии (5) [погрузчик] — HITACHI EX750-5

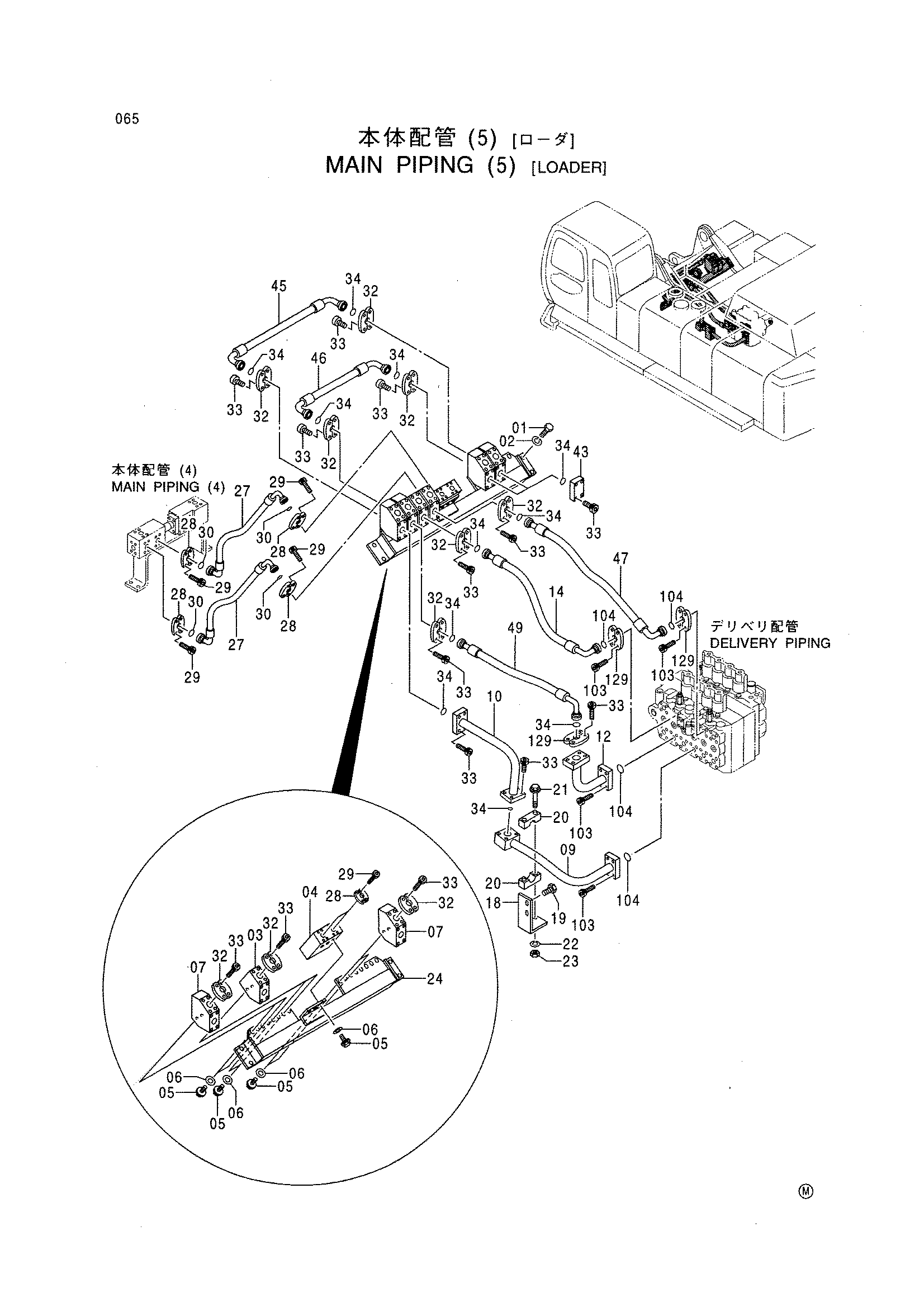

Заводская схема «Основные гидролинии (5) [погрузчик]» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (5) [погрузчик] HITACHI EX750-5](/catalog-drawings/32/326c8373-bd8c-4763-af94-498f89111675.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901440 | Болт | 4 |
| 02 | A590914 | Пружинная шайба | 4 |
| 03 | 2032598 | Блок | 2 |
| 04 | 2032606 | Блок | 1 |
| 05 | J011230 | Болт с шайбой | 15 |
| 06 | A590112 | Плоская шайба | 15 |
| 07 | 2041721 | Блок | 4 |
| 09 | 8070465 | Трубка | 1 |
| 10 | 8070471 | Трубка | 1 |
| 12 | 8070462 | Трубка | 1 |
| 14 | 4393888 | Шланг | 1 |
| 18 | 3080759 | Кронштейн | 1 |
| 19 | J901645 | Болт | 2 |
| 20 | 4334364 | Хомут трубки | 2 |
| 21 | J021200 | Болт с шайбой | 2 |
| 22 | A590112 | Плоская шайба | 2 |
| 23 | J950012 | Гайка | 2 |
| 24 | 7033824 замена: 7034703 | Опора | 1 |
| 24 | 7034703 | Опора | 1 |
| 27 | 4318400 | Шланг | 2 |
| 28 | 4085560 | Разъёмный фланец | 12 |
| 29 | M341240 | Болт с внутренним шестигранником | 24 |
| 30 | 966993 | Уплотнительное кольцо | 4 |
| 32 | 4089703 | Разъёмный фланец | 26 |
| 33 | M341445 | Болт с внутренним шестигранником | 72 |
| 34 | 4508805 | Уплотнительное кольцо | 12 |
| 43 | 4118188 | Крышка | 2 |
| 45 | 4393893 | Шланг | 1 |
| 46 | 4393892 | Шланг | 1 |
| 47 | 4393884 | Шланг | 1 |
| 49 | 4393895 замена: 4393894 | Шланг | 1 |
| 49 | 4393894 | Шланг | 1 |
| 103 | M341445 | Болт с внутренним шестигранником | 16 |
| 104 | 4508805 | Уплотнительное кольцо | 4 |
| 129 | 4089703 | Разъёмный фланец | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
