Кондиционер (1) — HITACHI EX750-5

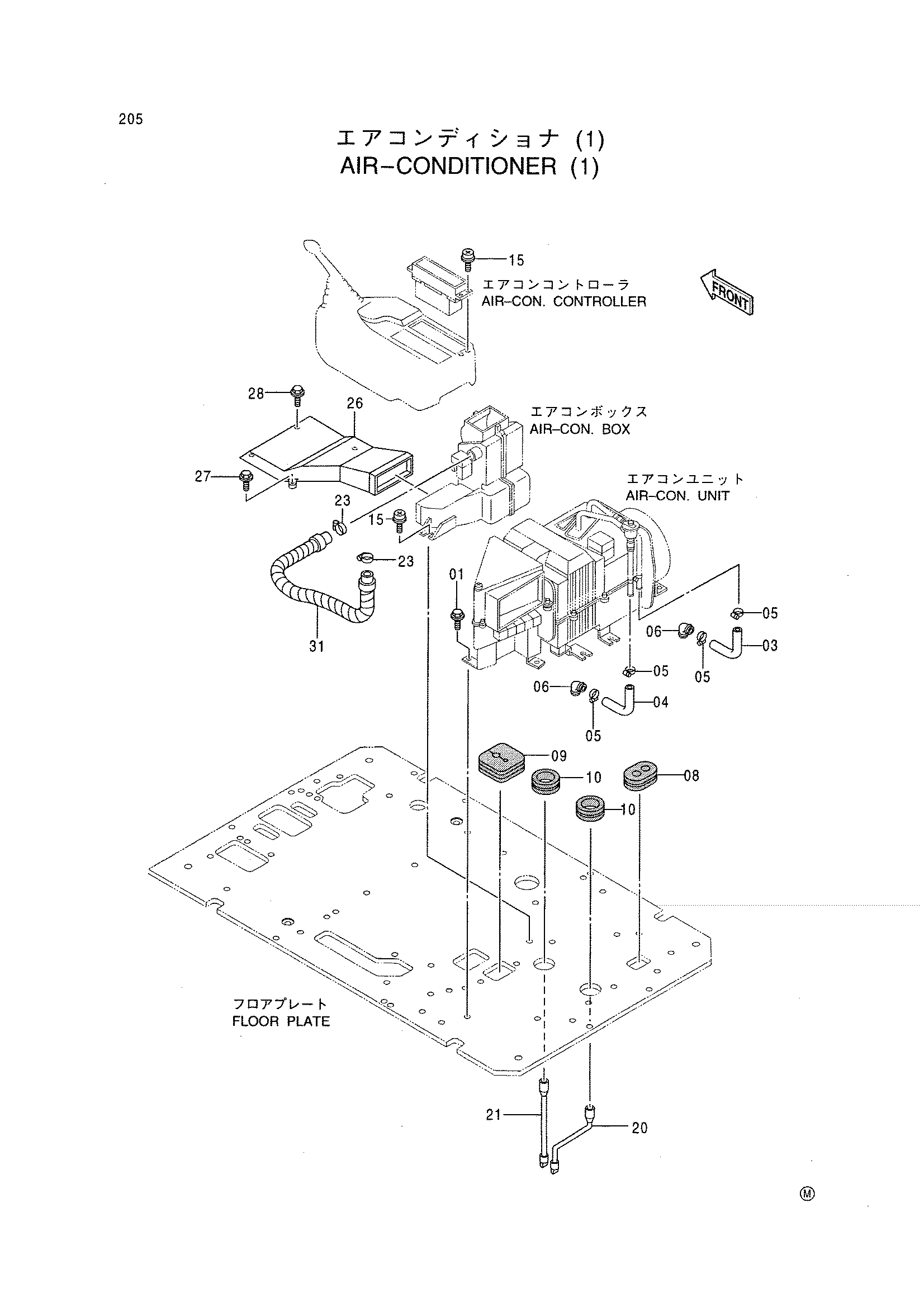

Заводская схема «Кондиционер (1)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021025 | Болт с шайбой | 11 |
| 03 | 4373440 | Водяной шланг | 1 |
| 04 | 4373430 | Водяной шланг | 1 |
| 05 | 4514699 | Хомут шланга | 4 |
| 06 | 4394036 | Соединение трубка | 2 |
| 08 | 4276794 | Резиновая втулка | 1 |
| 09 | 4351009 | Резиновая втулка | 1 |
| 10 | 4279257 | Резиновая втулка | 2 |
| 15 | J460514 | Винт с шайбой | 4 |
| 20 | 4375370 | Шланг | 1 |
| 21 | 4251897 | Шланг | 1 |
| 23 | 4011675 | Хомут шланга | 2 |
| 26 | 4350243 | Воздуховод | 1 |
| 27 | J020820 | Болт с шайбой | 2 |
| 28 | J050820 | Болт с шайбой | 2 |
| 31 | 4377169 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
